MAX20815
集成PMBus的15A、2MHz、2.7V至16V集成降压型开关稳压器
更多
利用带PMBus遥测功能的超快小型15A降压开关稳压器，实现小尺寸电源设计
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
特性
- 功率密度高，元件数量少

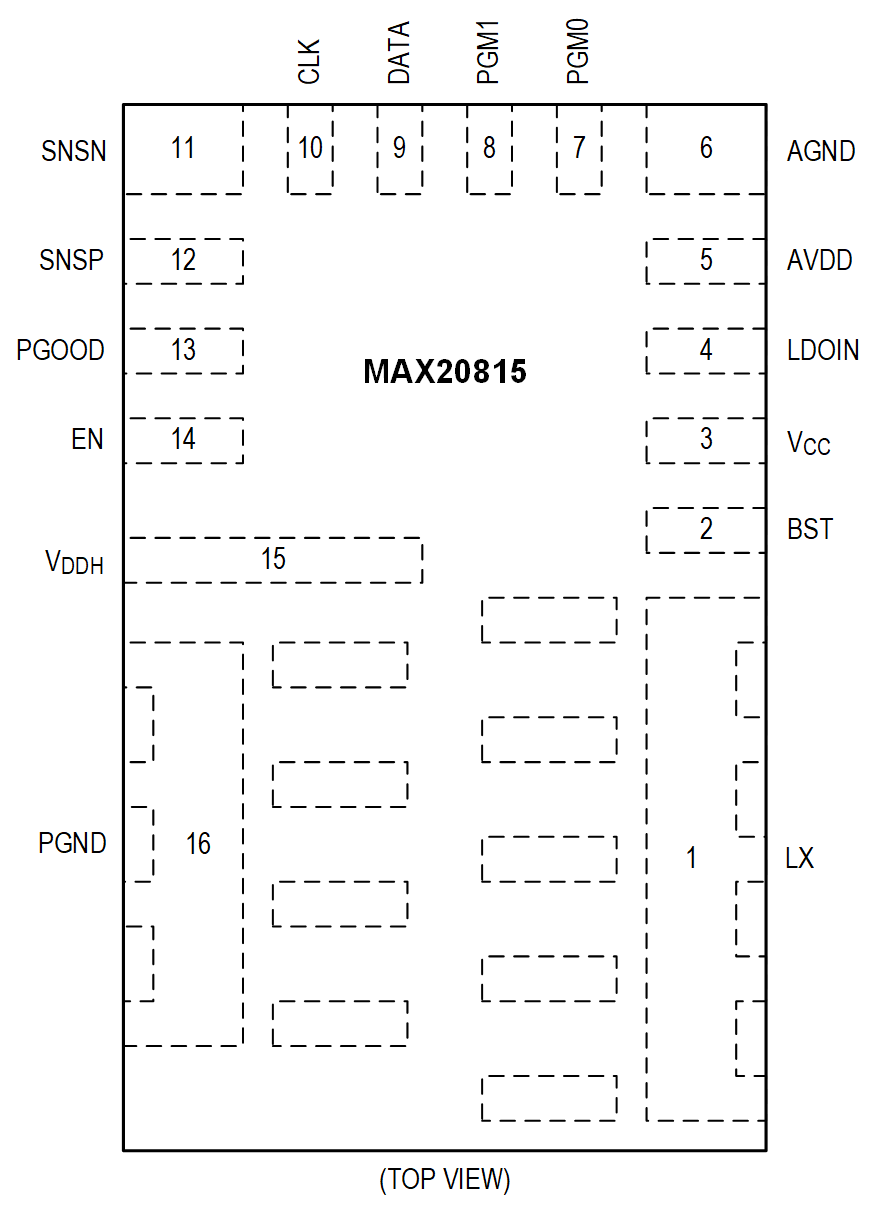

- 紧凑型4.3mm x 6.55mm、16引脚、FC2QFN封装
- 内部补偿
- 单电源操作，并集成LDO用于偏置生成
- 宽工作范围
- 输入电压范围：2.7V至16V
- 输出电压范围：0.4V至5.8V
- 可配置开关频率：500kHz至2MHz
- 结温范围：–40°C至+125°C
- 优化的性能和效率
- 峰值效率：93.8%（VDDH = 12V且VOUT = 1.8V）
- 通过可选的外部偏置输入电源实现高效率
- AMS可改善负载瞬态响应性能
- 差分远程检测
- PMBus接口
- 在0.4V至0.8V基准范围内提供自适应电压调节
- 通过PMBus遥测功能，监测输出电流、输出电压、输入电压和结温
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

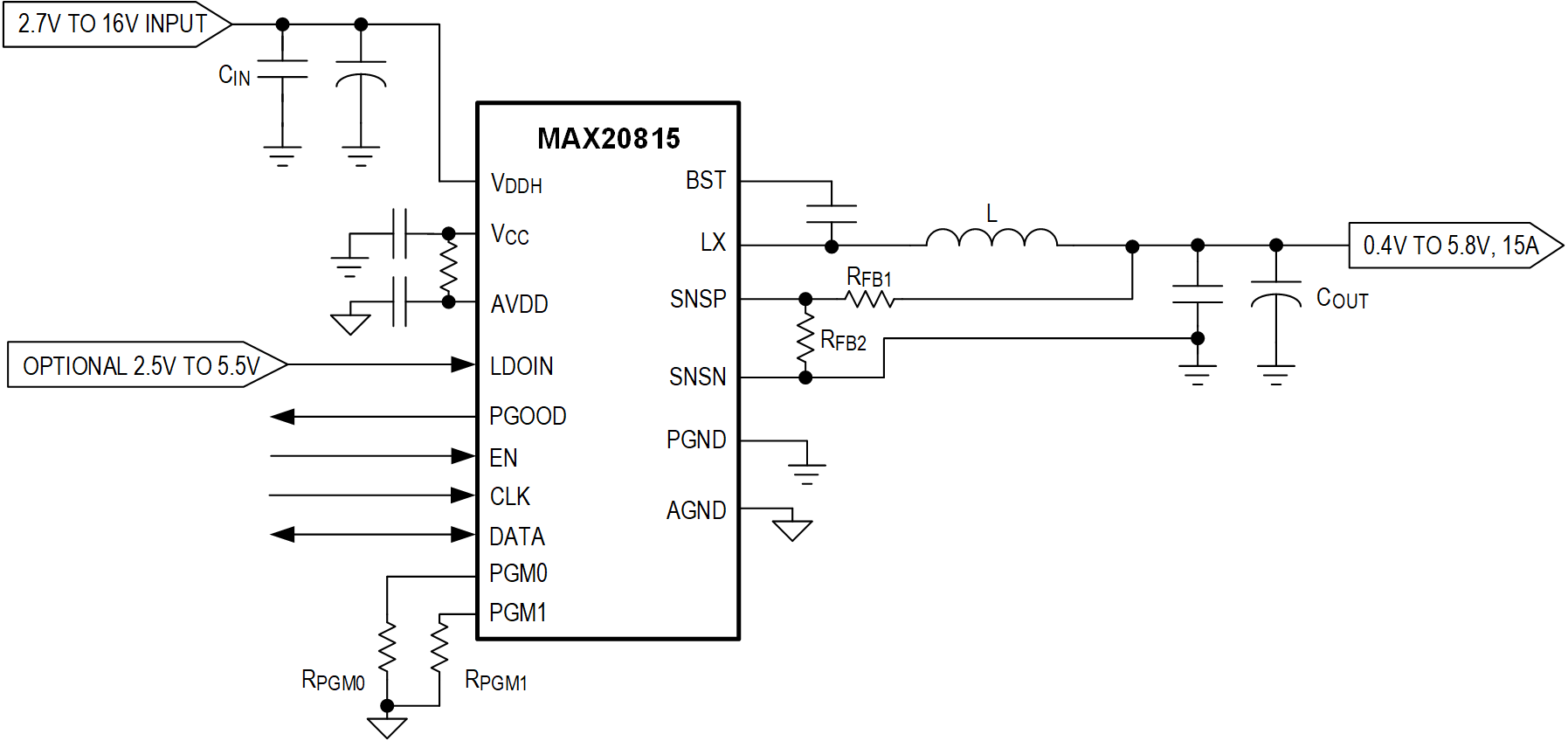

MAX20815是一款全集成式高效降压型DC-DC开关稳压器，具有PMBus接口。该器件采用2.7V至16V输入电源供电，支持0.4V至5.8V输出调节范围，提供高达15A负载电流。
该器件的开关频率可在500kHz至2MHz之间进行配置，并能够优化尺寸和性能设计。
MAX20815采用具有内部补偿的固定频率、电流模式控制。该IC采用可选的先进调制方案(AMS)来提供更高的快速负载瞬变性能。可以通过将引脚绑定电阻从PGM_引脚连接到地或使用PMBus命令，来选择操作设置和可配置功能。
MAX20815有一个内部1.8V LDO输出，为栅极驱动器(VCC)和内部电路(AVDD)供电。该器件还包含可选的LDO输入引脚(LDOIN)，可以连接2.5V至5.5V偏置输入电源来实现更高效率。
该IC具有多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。
该器件采用4.3mm x 6.55mm FC2QFN封装。支持的结温范围为-40℃至+125℃。MAX20815与MAX20810和MAX20830尺寸兼容。
应用
- 数据中心电源
- 通信设备
- 网络设备
- 服务器和存储
- 负载点(PoL)稳压器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX20815
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX20815AFE+ |
16-LFCSP-6.55X4.3X0.7
|
|
|
| MAX20815AFE+T |
16-LFCSP-6.55X4.3X0.7
|
|
- MAX20815AFE+
- 引脚/封装图-中文版
-
16-LFCSP-6.55X4.3X0.7
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX20815AFE+T
- 引脚/封装图-中文版
-
16-LFCSP-6.55X4.3X0.7
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
MAX20815EVKIT
MAX20815EVKIT：评估MAX20815
产品详情

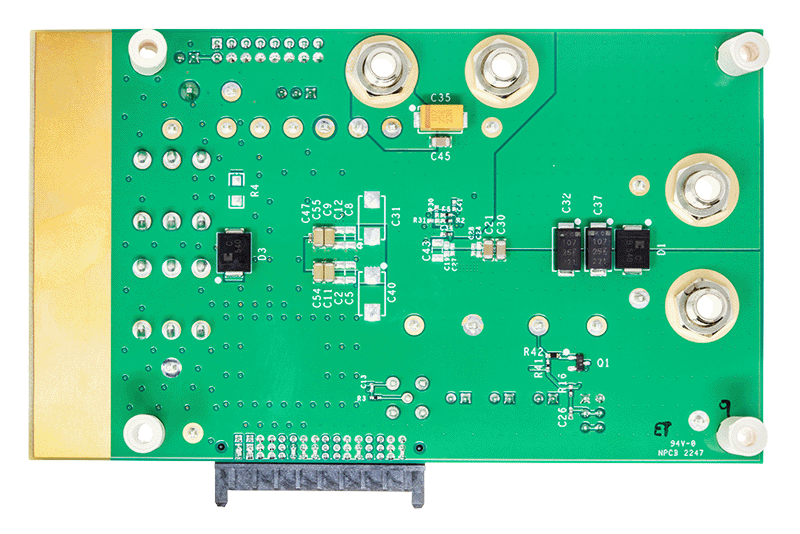

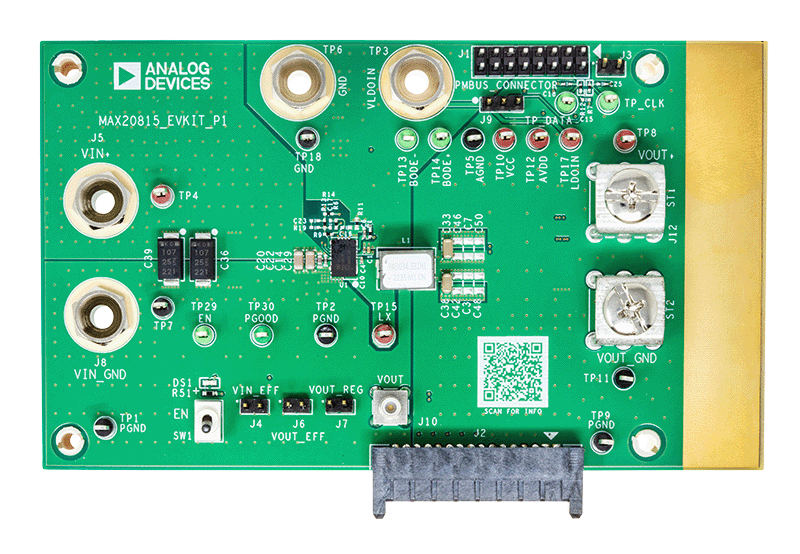

MAX20815评估套件（EV套件）是一款参考设计平台，用于评估MAX20815，MAX20815是一款单路输出、全集成、高效降压型DC-DC开关稳压器，具有PMBus™接口。MAX20815有一个内部1.8V LDO输出，为栅极驱动器(VCC)和内部电路(AVDD)供电。该器件还包含可选的LDO输入引脚(LDOIN)，可以连接2.5V至5.5V偏置输入电源来实现更高效率。该评估套件能够为负载提供高达15A的电流。该评估套件是一个装配完成且经过测试的多层PCB，用于实现高效率和高功率密度解决方案。
