MAX20796

双相可扩展集成电压调节器，带PMBus接口

更多 showmore-icon

尺寸最小的高效、60A全集成双相开关电源稳压器

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 92%峰值效率；满载效率为90% @ VIN = 12V，VOUT = 1V
  • 4.5V至16V工作电压范围
  • 0.5V至5.5V输出电压范围
  • 0.5V至5.0V输出启动电压范围，直接反馈
  • 集成环路补偿
  • 支持耦合电感或分立式电感工作
  • PMBus Rev 1.3兼容接口
  • 可配合外部电源工作，提高功率容量
  • 内置线性稳压器，可从单电源供电
  • 可选外部LDO FET，增强散热性能
  • 可通过引脚配置工作参数
    • 32个PMBus地址
    • 输出电压
    • 开关频率
    • 过流保护(OCP)门限
    • 软启动时间
    • 环路补偿
  • 连续传导工作模式
  • 集成高精度电流和温度检测
  • 单调启动和关断，支持预偏置启动(两相工作)
  • 快速峰值过流保护和平均过流保护
  • 低电平有效RESTORE输入引脚用于复位输出电压
  • 工作结温范围：-40°C至125°C
  • 封装：35引脚、4 ×10.5mm、0.5mm焊距、FC2QFN
更多细节
show more Icon

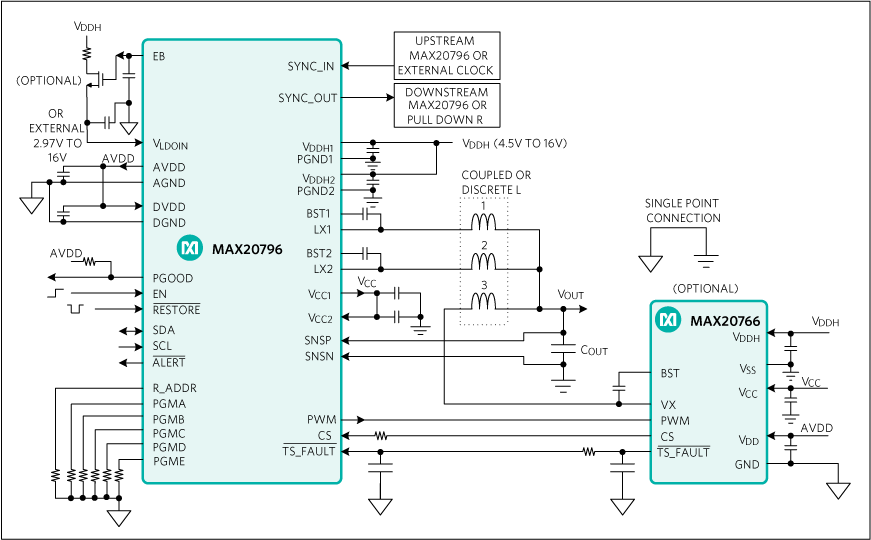

MAX20796提供全集成、高效、双相开关电源调节器，适用于4.5V至16V工作电压和要求高达60A最大负载电流或90A (可选择第三相外部电源)的应用。输出电压范围可以在一定的占空比限制内配置在0.5V至5.5V。开关稳压器工作在固定频率控制，提供极其紧凑、快速的高精度供电方案，非常适合服务器和电信应用领域。集成线性稳压器允许单电源操作。为进一步提高系统效率和改善热性能，可使用外部3.3V电源或FET产生核电源。

关键系统参数由外部电阻配置，包括选择软启动定时、输出电压、开关频率、PMBus地址、过流触发门限，以及环路控制参数。器件可配合耦合电感或分立电感工作。耦合电感技术以最少的输入、输出电容提供高性能，拥有业内最高性价比。

MAX20796提供故障检测和报告功能。固有的正向和负向过流及热保护确保系统可靠工作。输入电压超出指标范围时，输入欠压锁定功能关断器件。如果输出电压超出设定范围，调节器将暂停工作。PGOOD引脚提供输出就绪信号，指示输出电压在设定范围内，器件处于稳压工作。

MAX20796采用35引脚、4 × 10.5mm FC2QFN封装，是网络和通信终端设备的理想选择。

也可提供MAX20796A，预置工作在1V、800kHz并使能LEAD_LAG。

应用

  • 通信、网络、服务器和存储设备
  • I/O和辅助电源
  • 存储器VDDQ
  • 微处理器芯片组
  • 负载点稳压器
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX20796

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 用户手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 12/21/2021
英文

MAX20796: Dual-Phase Scalable Integrated Voltage Regulator with PMBus Interface Data Sheet (Rev.5)

打开PDF文件

redirect
961.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 10/10/2022
英文
MAX20796 Reliability Data redirect icon

107.15K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 12/05/2023
英文
UG-2170: MAX20796 PMBus Command Set User Guide (Rev.0) redirect icon

1.28 M

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 09/10/2021
英文
MAX20796 Overcurrent Protection Features redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

2

Thumbnail Image

视频

2022-10-04

05:57

MAX20796 Evaluation Kit Demonstration

了解更多
Thumbnail Image

视频

2022-10-04

03:46

Introduction to the MAX20796 MAX20766 Dual-Phase Scalable Integrated Voltage Regulator with PMBus™ Interface

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX20796AGFB+ Flip-Chip Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20796AGFB+T Flip-Chip Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20796GFB+ Flip-Chip Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20796GFB+T Flip-Chip Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 19, 2021

- 2173-CANCELLATION

TEST

MAX20796AGFB+

量产

MAX20796AGFB+T

量产

pdf

pcn_2173-cancellation

external-icon

7月 28, 2021

- 2173

TEST

MAX20796AGFB+

量产

MAX20796AGFB+T

量产

pdf

pcn_2173

external-icon

7月 15, 2020

- 2048

DESIGN

MAX20796AGFB+T

量产

MAX20796GFB+

量产

MAX20796GFB+T

量产

pdf

pcn_2048

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 19, 2021

- 2173-CANCELLATION

arrow down

TEST

MAX20796AGFB+

量产

MAX20796AGFB+T

量产

pdf

pcn_2173-cancellation

external-icon
7月 28, 2021

- 2173

arrow down

TEST

MAX20796AGFB+

量产

MAX20796AGFB+T

量产

pdf

pcn_2173

external-icon
7月 15, 2020

- 2048

arrow down

DESIGN

MAX20796AGFB+T

量产

MAX20796GFB+

量产

MAX20796GFB+T

量产

pdf

pcn_2048

external-icon
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

MAX20796DL2EVKIT

MAX20796和MAX20766评估套件

zoom

MAX20796DL2EVKIT

MAX20796和MAX20766评估套件

download icon

下载

 print icon

打印
MAX20796DL2EVKIT
MAX20796和MAX20766评估套件

特性和优点

  • 4.5V至16V输入电压范围
  • 1.8V至5V输出电压范围
  • 为输入和输出端提供香蕉插孔
  • SMB同轴电缆插孔，用于输出电压测量以及SYNC时钟输入和输出
  • 可配置输出电压和补偿参数
  • 可调节限流值
  • PMBus连接头，用于连接MAXPOWERTOOL002#转换器
  • FAULT和PG输出
  • 使能输出和使能输入去抖电路
  • 完全装配并经过测试
立即购买 更多内容

产品详情

MAX20796分立电感评估板(EV kit)提供经过验证的设计，用于评估MAX20796全集成、双相工作开关稳压器。可在评估板上安装MAX20766，实现三相开关调节器操作。评估板工作在4.5V至16V输入电压范围，支持1.8V至5V输出电压范围。评估板使用MAX20796，采用经过验证的8层PCB设计。

应用

  • 通信、网络、服务器和存储设备
  • I/O和辅助电源
  • 存储器VDDQ
  • 微处理器芯片组
  • 负载点稳压器

资料

pdf icon

ZIP

MAX20796DL2EVKIT ODB Files - Design Files Download

2.34M

更多 Arrow image

MAX20796DL3EVKIT

MAX20796和MAX20766评估套件

zoom

MAX20796DL3EVKIT

MAX20796和MAX20766评估套件

download icon

下载

 print icon

打印
MAX20796DL3EVKIT
MAX20796和MAX20766评估套件

特性和优点

  • 4.5V至16V输入电压范围
  • 1.8V至5V输出电压范围
  • 为输入和输出端提供香蕉插孔
  • SMB同轴电缆插孔，用于输出电压测量以及SYNC时钟输入和输出
  • 可配置输出电压和补偿参数
  • 可调节限流值
  • PMBus连接头，用于连接MAXPOWERTOOL002#转换器
  • FAULT和PG输出
  • 使能输出和使能输入去抖电路
  • 完全装配并经过测试
立即购买 更多内容

产品详情

MAX20796分立电感评估板(EV kit)提供经过验证的设计，用于评估MAX20796全集成、双相工作开关稳压器。可在评估板上安装MAX20766，实现三相开关调节器操作。评估板工作在4.5V至16V输入电压范围，支持1.8V至5V输出电压范围。评估板使用MAX20796，采用经过验证的8层PCB设计。

应用

  • 通信、网络、服务器和存储设备
  • I/O和辅助电源
  • 存储器VDDQ
  • 微处理器芯片组
  • 负载点稳压器

资料

pdf icon

ZIP

MAX20796DL3EVKIT ODB Files - Design Files Download

2.34M

更多 Arrow image
reference details image

MAXPOWERTOOL002

USB-to-PMBus Interface Dongle for Power Products

zoom

MAXPOWERTOOL002

USB-to-PMBus Interface Dongle for Power Products

download icon

下载

 print icon

打印
MAXPOWERTOOL002
USB-to-PMBus Interface Dongle for Power Products
立即购买 更多内容

产品详情

The MAXPOWERTOOL002# is an interface adapter between a host PC (IBM™-compatible) and Analog Devices' PMBus compatible eval boards for power solutions such as hot swaps, 12V multiphase controllers, and 12V point of load devices. The interface to the host PC is a standard type-A to mini-B USB cable. The interface to the eval board is through a 16-pin ribbon cable that carries the PMBus commands.

The MAXPOWERTOOL002# is intended to be used with Analog Devices’s Digital PowerTool GUI, and it works with the following devices: MAX20751, MAX20754, MAX20710, MAX20730, MAX20743, MAX20734, MAX20796, MAX20810, MAX20815, MAX16550, MAX16545B/C.

资料

pdf icon

PDF

UG-5981: PowerTool MAXPOWERTOOL002# Quick Start Guide Download

193.00K

更多 Arrow image

软件

pdf icon

ZIP

Digital Power Tool Software V2.32.27 reference design link

评估套件3

MAX20796DL2EVKIT

MAX20796和MAX20766评估套件

MAX20796DL3EVKIT

MAX20796和MAX20766评估套件
evaluation kit item images

MAXPOWERTOOL002

USB-to-PMBus Interface Dongle for Power Products
