MAX20745

集成降压型开关稳压器

更多 showmore-icon

功率密度高且元件数量少的单片式集成降压型开关稳压器

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 功率密度高且元件数量少
    • 整体解决方案尺寸：509mm2，包括电感和输出电容
    • 峰值效率达90.8%：VDDH = 12V且VOUT = 1V
    • 快速瞬态响应：支持高达300A/μs的负载阶跃瞬变
  • 优化元件性能和效率，缩短设计时间
  • 通过系统和IC自保护功能提高电源可靠性
    • 带开路检测的差分远程检测
    • 打嗝过流保护
    • 可编程热关断
更多细节
show more Icon

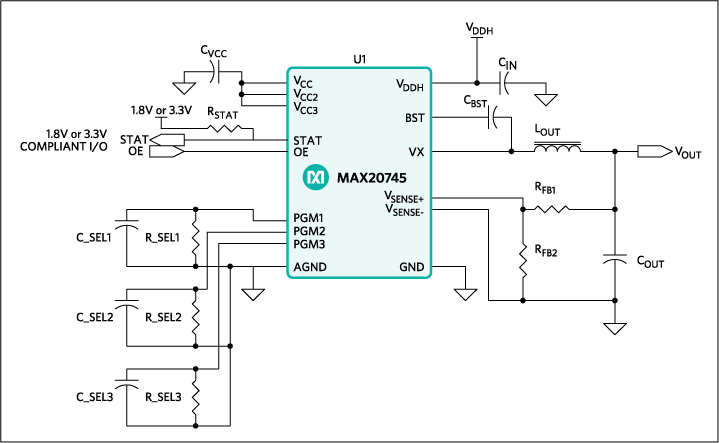

MAX20745是一款完全集成的高效开关稳压器，适用于工作电压为4.5V至16V且需要高达25A（最大值）负载电流的应用。这款单芯片稳压器为网络、数据通信和电信设备提供超紧凑、高效的供电解决方案，具有高精度输出电压和出色的瞬态响应。

该IC通过连接到专用编程引脚的电容和电阻提供广泛的可编程功能。凭借这一特性，可以针对特定应用优化操作，减少元件数量并/或在稳压器性能和系统成本之间进行适当的权衡。通过简单的编程，可以为多个应用使用相同的设计。

MAX20745具有保护功能。正负逐周期过流保护和过温保护可确保设计坚固耐用。输入欠压闭锁可在输入电压超出规范时关断器件以防止运行。状态引脚会提供一个输出信号，以表明输出电压在正常范围内并且系统正在进行电压调节。



应用

  • 通信设备
  • I/O
  • 存储器VDDQ
  • 网络设备
  • 负载点稳压器
  • 服务器和存储设备
  • μP芯片组
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX20745

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 应用笔记
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 02/24/2021
英文

MAX20745: Integrated, Step-Down Switching Regulator Data Sheet (Rev.1)

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX20745 Reliability Data redirect icon

127.55K

download

下载 PDF

应用笔记

1

PDF Vector

HTML

更新 07/01/2022
英文
How to Optimize the Frequency Response of Buck Regulator ICS Externally redirect icon

设计笔记

2

PDF Vector

HTML

更新 11/21/2017
英文
Explaining Valley Current Protection for MAX20730, MAX20733, MAX20734, MAX20735, MAX20743, and MAX20745 redirect icon

PDF Vector

HTML

更新 01/24/2019
日文
MAX20730、MAX20733、MAX20734、MAX20735、MAX20743、およびMAX20745のバレー電流保護の説明 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX20745EPL+ P154A6F+1 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20745EPL+T P154A6F+1 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 20, 2019

- 1776A

ASSEMBLY

MAX20745EPL+

量产

pdf

pcn_1776a

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 20, 2019

- 1776A

arrow down

ASSEMBLY

MAX20745EPL+

量产

pdf

pcn_1776a

external-icon

软件和型号相关生态系统

评估套件 1

MAX20745EVKIT

MAX20745评估套件

zoom

MAX20745EVKIT

MAX20745评估套件

download icon

下载

 print icon

打印
MAX20745EVKIT
MAX20745评估套件

特性和优点

  • 高效率和电源密度
  • 元件数量少
  • 小尺寸解决方案
    • 509mm2，包括电感和输出电容
  • 优化性能
  • 缩短设计时间
  • 经过验证的PCB布局
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX20745评估套件（EV套件）可用作评估MAX20745稳压器IC的参考平台。该单芯片集成开关稳压器为高达25A的新兴低输出电压应用提供超紧凑、低成本、高效、快速、准确和可靠的供电解决方案。更多信息请参考MAX20745 IC数据手册。

该评估套件包含装配完成且经过测试的MAX20745 PCB。其中包含的跳线引脚、测试点和输入/输出连接器可在广泛的应用中实现灵活性和易用性。

该评估板配置有“匹配边带”，评估系统时允许高di/dt加载。+VOUT连接位于顶部，而返回（或-VOUT）位于底部，直接镜像顶部条带。

直接焊接到输出“边带”，或使用J8端子板连接负载。



应用

  • 通信设备
  • I/O
  • 存储器VDDQ
  • 网络设备
  • 负载点稳压器
  • 服务器和存储设备
  • μP芯片组
