MAX20743

量产

带PMBus接口的集成降压型开关稳压器

功率密度高且元件数量少、支持PMBus的单片式集成降压型开关稳压器

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 功率密度高且元件数量少
    • 包括电感和输出电容在内的整体解决方案尺寸为509mm2
    • 峰值效率：90.8%（VDDH = 12V且VOUT = 1V）
    • 快速瞬态响应：支持高达300A/µs的负载阶跃瞬变
  • 优化元件性能和效率，缩短设计时间
    • 通过符合PMBus标准的接口进行遥测和电源管理
    • 通过数字总线报告电压、电流和温度
  • 通过系统和IC自保护功能提高电源可靠性
    • 带开路检测的差分远程检测
    • 打嗝过流保护
    • 可编程热关断

MAX20743是一款完全集成的高效开关稳压器，带PMBus™接口，适用于工作电压为4.5V至16V且需要高达35A（最大值）负载的应用。这款单芯片稳压器为网络、数据通信和电信设备提供超紧凑、高效的供电解决方案，具有高精度输出电压和出色的瞬态响应。

该IC通过PMBus或连接到专用编程引脚的电容和电阻提供广泛的可编程功能。凭借这一特性，可以针对特定应用优化操作，减少元件数量并/或在稳压器性能和系统成本之间进行适当的权衡。通过简单的编程，可以为多个应用使用相同的设计。

该IC具有保护和遥测功能。正负逐周期过流保护和过温保护可确保设计坚固耐用。输入欠压闭锁可在输入电压超出规范时关断器件以防止运行。状态引脚会提供一个输出信号，以表明输出电压在正常范围内并且系统正在进行电压调节。



应用

  • 通信
  • 网络
  • 服务器和存储设备
MAX20743
带PMBus接口的集成降压型开关稳压器

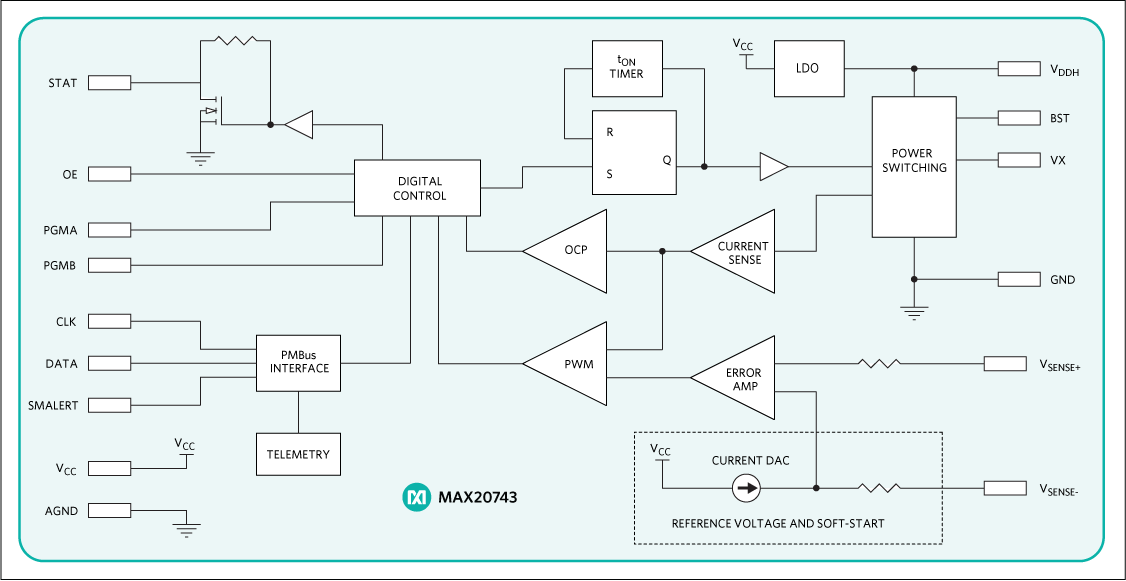

MAX20743: Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

应用笔记 2

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

SIMPLIS Models 1

IBIS 模型 1

评估套件

eval board
schematic 1
MAXPOWERTOOL002

USB-to-PMBus Interface Dongle for Power Products

立即购买 更多内容

产品详情

The MAXPOWERTOOL002# is an interface adapter between a host PC (IBM™-compatible) and Analog Devices' PMBus compatible eval boards for power solutions such as hot swaps, 12V multiphase controllers, and 12V point of load devices. The interface to the host PC is a standard type-A to mini-B USB cable. The interface to the eval board is through a 16-pin ribbon cable that carries the PMBus commands.

The MAXPOWERTOOL002# is intended to be used with Analog Devices’s Digital PowerTool GUI, and it works with the following devices: MAX20751, MAX20754, MAX20710, MAX20730, MAX20743, MAX20734, MAX20796, MAX20810, MAX20815, MAX16550, MAX16545B/C.

MAX20743EVKIT

MAX20743评估套件

立即购买 更多内容

特性和优点

  • 高效率和电源密度
  • 元件数量少
  • 小尺寸解决方案
    • 509mm2 ，包括电感和输出电容
  • 优化性能
  • 缩短设计时间
  • 与Maxim PMBus™ Dongle和PowerTool™ GUI进行接口
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX20743评估套件（EV套件）可用作评估MAX20743稳压器IC的参考平台。该单芯片集成开关稳压器为高达35A的新兴低输出电压应用提供超紧凑、低成本、高效、快速、准确和可靠的供电解决方案。更多信息请参考MAX20743 IC数据手册。

该评估套件包含装配完成且经过测试的MAX20743 PCB。其中包含的跳线引脚、测试点和输入/输出连接器可在广泛的应用中实现灵活性和易用性。

该评估板配置有“匹配边带”，评估系统时允许高di/dt加载。+VOUT连接位于顶部，而返回（或-VOUT）位于底部，直接镜像顶部条带。

直接焊接到输出“边带”，或使用J8端子板连接负载。



应用

  • 通信
  • 网络
  • 服务器和存储设备
MAXPOWERTOOL002
USB-to-PMBus Interface Dongle for Power Products
MAXPOWERTOOL002 Image Photo
MAX20743EVKIT
MAX20743评估套件
