MAX20471-MAX20472B: Low-Voltage Synchronous Boost Converter Data Sheet (Rev. 15)9/24/2021PDF390 K
概览
优势和特点
- 同步Boost转换器
- 3.8V至5.25V输出，50mV步长
- 500mA、1A和2A输出版本
- 3.0V至4.0V工作电压
- 输出真关断
- 2.2MHz开关频率
- 漏极开路复位输出引脚(低电平有效RESET)
- 扩频使能引脚(EN)
- 高精度
- ±1.5%输出电压精度
- 93 ±2%欠压监测
- 107 ±2%过压监测
- 良好的负载瞬态响应
- 支持汽车环境的可靠性
- 电流以模式控制、强制PWM和跳脉冲操作
- 过热和过流保护
- 12引脚(3mm × 3mm) TDFN封装
- 8引脚(0.150”) SOIC封装(仅限MAX20471)
- -40°C至+125°C汽车级温度范围

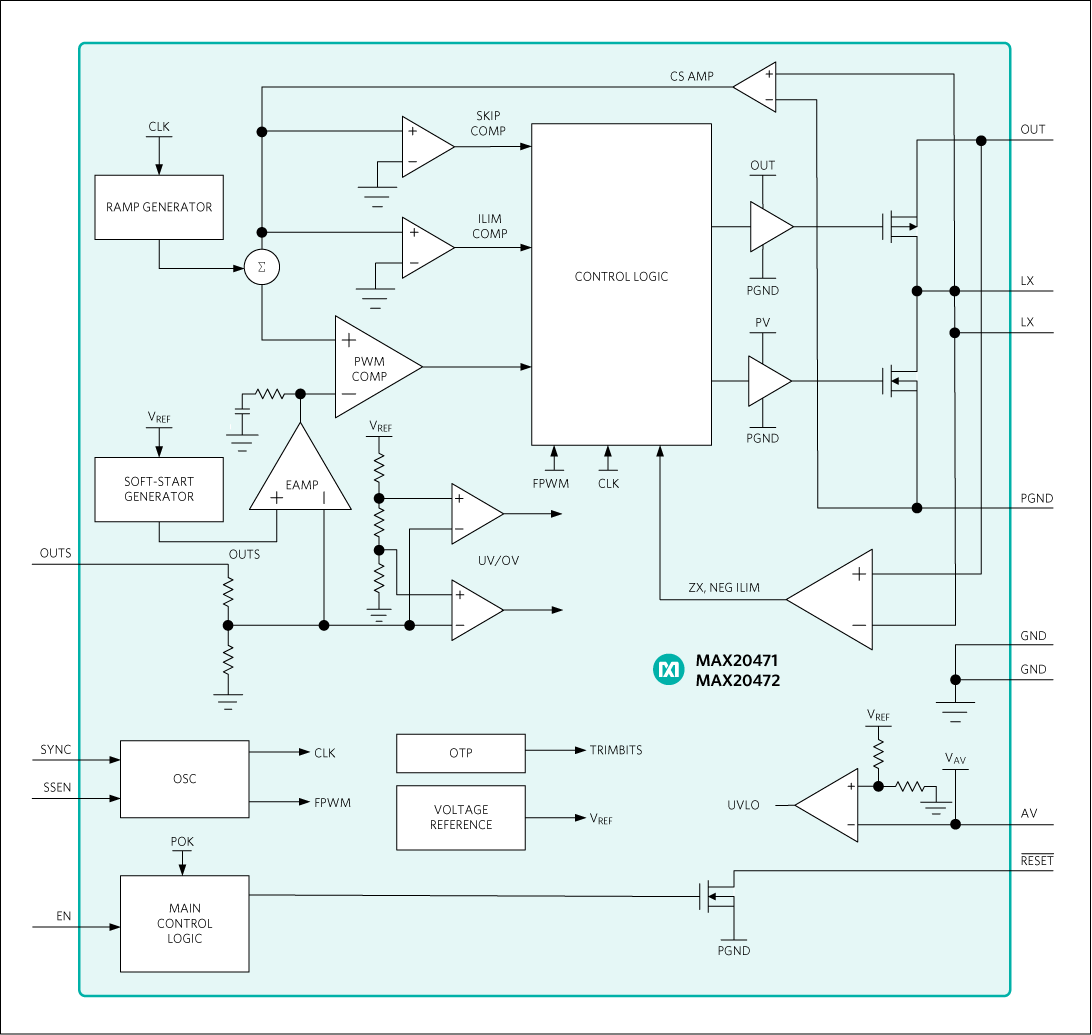

产品详情
MAX20471和MAX20472为高效、低压DC-DC转换器，将3.0V至4.0V输入电源升压至3.8V至5.25V (工厂可配置) @ 500mA、1A或2A。升压转换器在整个负载、电源和温度范围内的输出误差达到±1.5%。
IC可以工作在2.2MHz固定频率强制脉宽调制(FPWM)模式，提供更好的抗噪性和负载瞬态响应；也可工作在脉冲频率调制(跳脉冲)模式，确保轻载下的高效工作。2.2MHz工作频率允许使用全陶瓷电容，使外部元件最小化。可编程扩频调制可最大程度抑制电磁辐射。相对于分立式方案，集成的低RDS(ON)开关可大大提高重负载时的效率，并简化电路布局。
器件的其他特性包括输出真关断、软启动缓变、过流限制和过热保护。
应用
- 汽车CAN收发器
- 汽车负载点
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
