MAX20458

36V Boost控制器,集成3.5A同步Buck转换器,适用于汽车应用

更多 showmore-icon

业界尺寸最小、Iq最低的PMIC,提供高度集成和低BOM成本,适用于汽车应用

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 满足严格的OEM模块功耗和性能规范
    • 10µA供电电流 @ 5V Buck打开
    • OUT电压可为5V或3.3V
    • 30µA供电电流 @ 全部调节器打开
  • 支持启动就绪设计
    • 低至2V电池电压的冷启动期间,输出电压仍然保持在稳压范围
    • 3.5V至36V宽输入电压范围
  • EMI抑制特性可降低对敏感无线电频段的干扰,且不影响较宽输入电压范围
    • 20ns (典型值)最小导通时间
    • 3.3V @ 2.1MHz输出无跳跃操作
    • 扩频选项
    • 锁相环(PLL)频率同步
  • 集成和热增强封装,节省电路板空间和成本
    • 2.1MHz Buck转换器,带有异步Boost控制器
    • 电流模式控制器,带有强制固定频率和跳脉冲模式

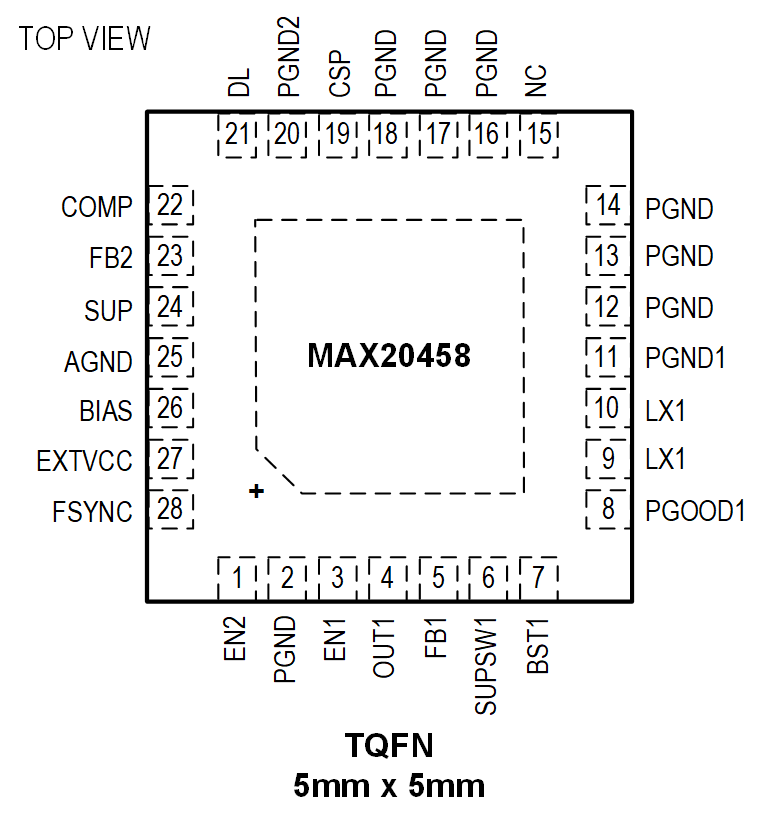

  • 热增强、5mm x 5mm、28引脚TQFN-EP封装
    • 保护特性提高系统可靠性
    • 电源欠压锁定
    • 过热和短路保护
更多细节
show more Icon

MAX20458为汽车级PMIC,包括一个同步buck转换器和一个异步boost控制器,具有2.1MHz和400kHz开关频率选项。boost控制器可用于为buck转换器供电,使其在低至2V电池输入的冷启动期间也可以保持在稳压状态。器件工作在3.5V至36V输入电压,可通过95%占空比工作在低压差稳压状态。器件可以工作在较宽输入电压范围、中高功率要求的应用,例如汽车冷启动或引擎启停条件。

高达2.1MHz的高开关频率允许使用小尺寸外部元件、降低输出纹波,且保证无AM波段干扰。开关频率固定为400kHz或2.1MHz。FSYNC输入的可编程能力支持三种模式,实现最优性能。强制固定频率、超低静态电流的跳脉冲模式 、锁相同步至外部时钟。扩频选项可最大程度降低EMI干扰。

IC的buck转换器具有电源就绪指示,每个电源轨均具有欠压锁定。保护特性包括逐周期限流和热关断保护。MAX20458工作在-40°C至+125°C汽车级温度范围。

应用

  • 汽车启停系统
  • 仪表板
  • 导航及无线电头单元
  • 远程信息处理应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20458ATIA/VY+
  • HTML
  • HTML
MAX20458ATIA/VY+T
  • HTML
  • HTML
MAX20458ATID/VY+
  • HTML
  • HTML
MAX20458ATID/VY+T
  • HTML
  • HTML
MAX20458ATIF/VY+
  • HTML
  • HTML
MAX20458ATIF/VY+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 14, 2020

- 2077

WAFER FAB

MAX20458ATIA/VY+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 14, 2020

- 2077

arrow down

WAFER FAB

MAX20458ATIA/VY+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX20458EVKIT

MAX20458 评估套件

zoom

MAX20458EVKIT

MAX20458 评估套件

MAX20458 评估套件

特性和优点

  • 高压降压型转换器,集成功率FET,最大程度减小方案尺寸
  • 异步Boost控制器
  • 3.5V至40V输入电压范围
  • 使能预升压时,输入供电范围可低至2V
  • 10V固定升压输出(单独的选项提供可调节输出电压)
  • Buck提供5V/3.3V输出,高达3.5A输出电流
  • Buck输出电压可利用外部电阻在1V至10V范围内调节
  • ±2% Buck输出电压精度
  • 外部频率同步输入
  • 独立使能输入
  • 电压监测PGOOD1输出
  • 关键节点提供跳线和测试点,简化评估
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX20458评估套件(EV kit)为完全装配并经过测试的应用电路,用于评估MAX20458 400kHz/2.1MHz、36V、boost控制器和buck转换器,器件采用28引脚侧面防潮TQFN封装。全部已安装元件均符合汽车级温度范围。为便于评估,包含各种测试点和跳线。

标准评估套件已安装MAX20458ATIA/VY+ (3.3V/ADJ,2.1MHz),但只需更换极少元件,即可用于评估其他MAX20458芯片版本,请参见评估其他版本部分。

应用

  • 汽车启停系统
  • 仪表板
  • 导航及无线电头单元
  • 远程信息处理应用
