概览
优势和特点
- Silent Switcher
- 实现紧凑型高效、低EMI解决方案
- 展频(SSFM)
- 对称封装提供出色的EMI性能
- 符合CISPR 25 5类标准的评估套件
- 多功能，小尺寸
- 输入工作电压范围为3V至36V
- 跳跃模式下的静态电流为10µA
- 集成FET的同步DC-DC转换器
- 400kHz、2.1MHz、2.3MHz和3MHz固定频率选项
- 固定的2.5ms内部软启动
- 0.8V至10V可编程输出，或者3.3V、3.9V、4.2V和5.0V固定输出电压
- 其他固定输出选项的范围为2.9V至6V，电压幅度为100mV

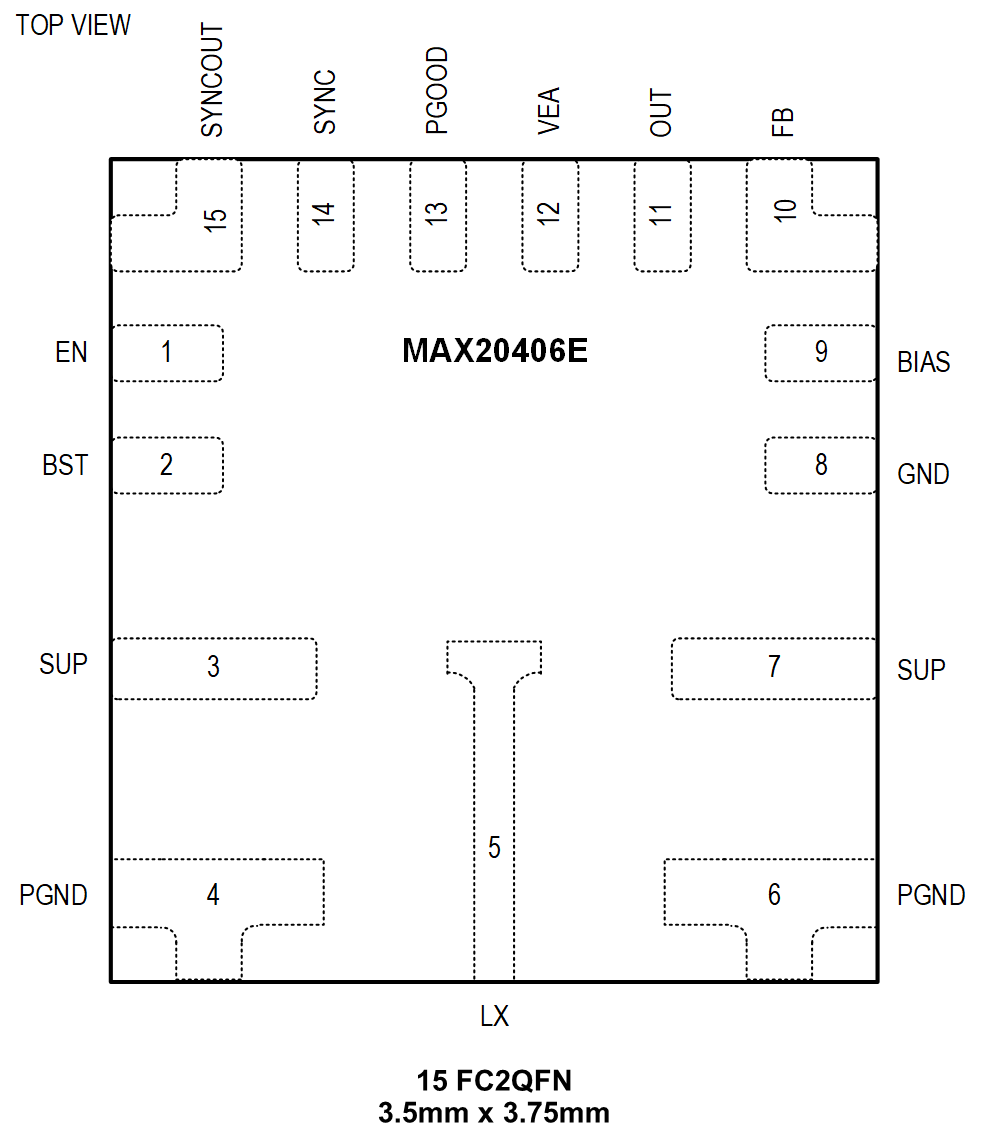

- 3.5mm x 3.75mm 17引脚和15引脚FC2QFN封装
- 双相功能
- 可用于高功率设计的双相配置
- 通过共用VEA引脚进行动态均流
- 双相低IQ操作能力
- 高精度
- 空载时FPWM模式下的输出电压精度为±1%
- 可通过PGOOD准确监测输出电压
- 性能稳定，适合汽车环境
- 强制PWM和跳跃模式操作
- 99%占空比工作模式以实现低压差
- 过温和短路保护
- 结温范围为–40°C至+125°C
- 42V负载突降容限
- 通过AEC-Q100认证
产品详情
MAX20404/MAX20405/MAX20406/MAX20406E IC是小型同步降压转换器，集成了高端和低端开关。这些IC均设计为可在3V到36V的宽输入电压范围内提供高达6A的电流。电压质量可以通过观察PGOOD信号来监测。MAX20404/MAX20405/MAX20406/MAX20406E可以在99%的占空比下运行，非常适合汽车和工业应用。
MAX20404/MAX20405/MAX20406/MAX20406E提供可编程输出电压或5V和3.3V的固定输出电压。频率在内部固定为2.1MHz（或400KHz或3MHz），因此所需外部元件数量少，同时能够减少输出纹波，并确保没有AM干扰。MAX20404/MAX20405/MAX20406/MAX20406E会在轻负载条件下自动进入跳跃模式，空载时具有10µA的超低静态电流。该系列产品（包括MAX20408/10）在单相配置中提供4A到10A的引脚兼容产品，在双相配置中则高达20A。该系列器件还针对双相操作进行了优化，具有非常高的均流精度。这些器件可以通过展频进行订购，以更大限度地减少调制频率导致的电磁辐射。

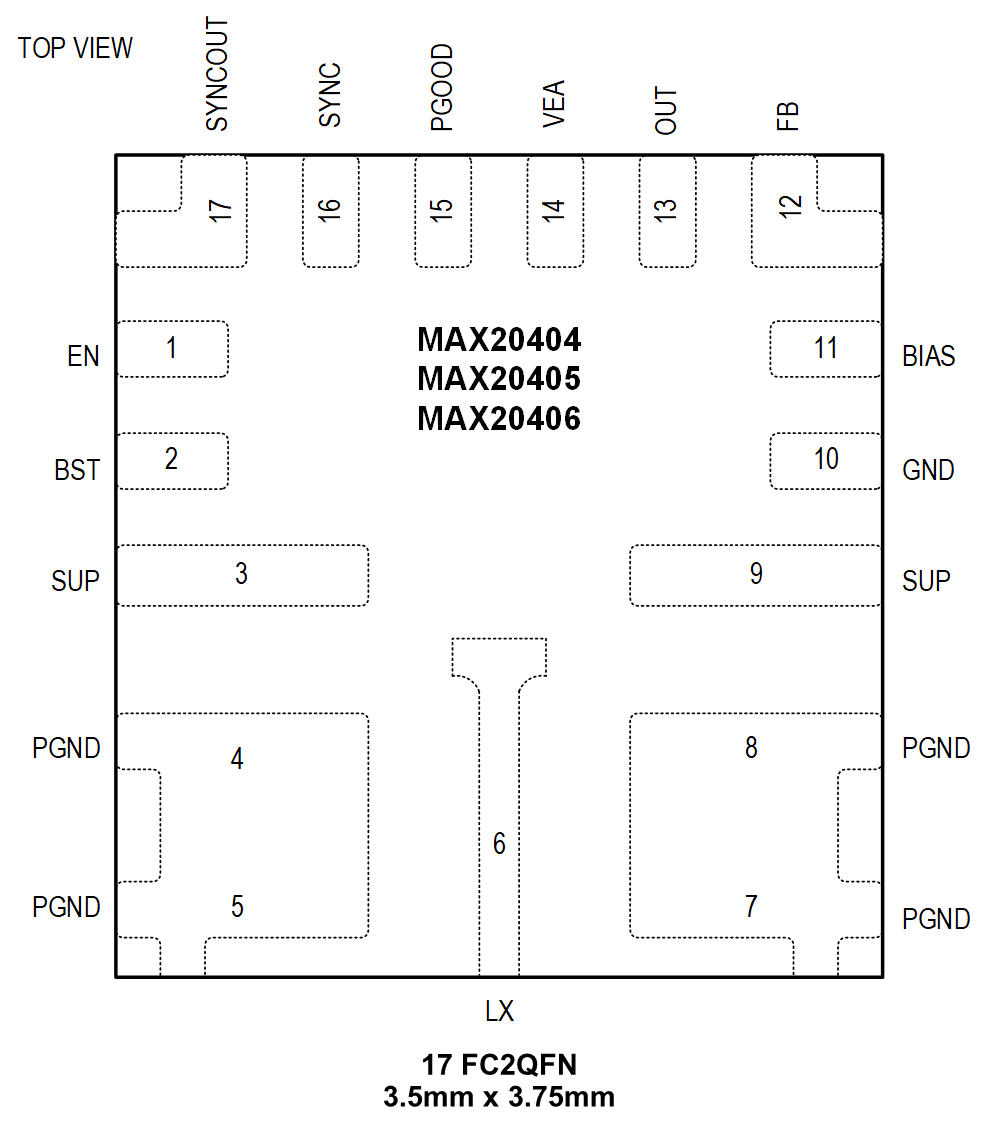

MAX20404/MAX20405/MAX20406/MAX20406E采用小型3.5mm x 3.75mm 17引脚FC2QFN封装，所需外部元件非常少。
应用
- 汽车电子
- 信息娱乐系统
- ADAS和其他安全关键应用
- 工业
- 高压DC-DC转换器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
EE-Sim®电源工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX20405AFOA/VY+ | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| MAX20405AFOA/VY+T | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| MAX20405AFOB/VY+ | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| MAX20405AFOB/VY+T | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| MAX20405AFOC/VY+ | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| MAX20405AFOC/VY+T | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| MAX20405AFOD/VY+ | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| MAX20405AFOD/VY+T | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| MAX20405AFOF/VY+ | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| MAX20405AFOF/VY+T | 材料声明 | 质量和可靠性 | 17L, FC2QFN PKG., 3.5X3.75x0.75mm | |
| Wafer Fabrication Data |
