MAX20059

4.5V至76V、1A高效、同步降压型DC-DC转换器

更多 showmore-icon

76V同步降压型转换器,集成FET、高效、低温升

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 同步DC-DC转换器,集成FET
    • 72V输入,适用于48V系统
    • 内部补偿
  • 设计灵活性
    • 0.8V至90%VIN可调节输出
    • 200kHz至2200kHz可调节频率,带外部时钟同步
    • 可编程峰值限流(1.14A或1.6A)
  • 低电平有效RESET输出和EN输入(最大26V)简化电源排序
  • 保护特性和工作范围是汽车应用的理想选择
    • 可编程EN/UVLO门限
    • 可调软启动和预偏置上电
    • 热关断
    • -40°C至+125°C汽车级温度范围
    • AEC-Q100认证
更多细节
show more Icon

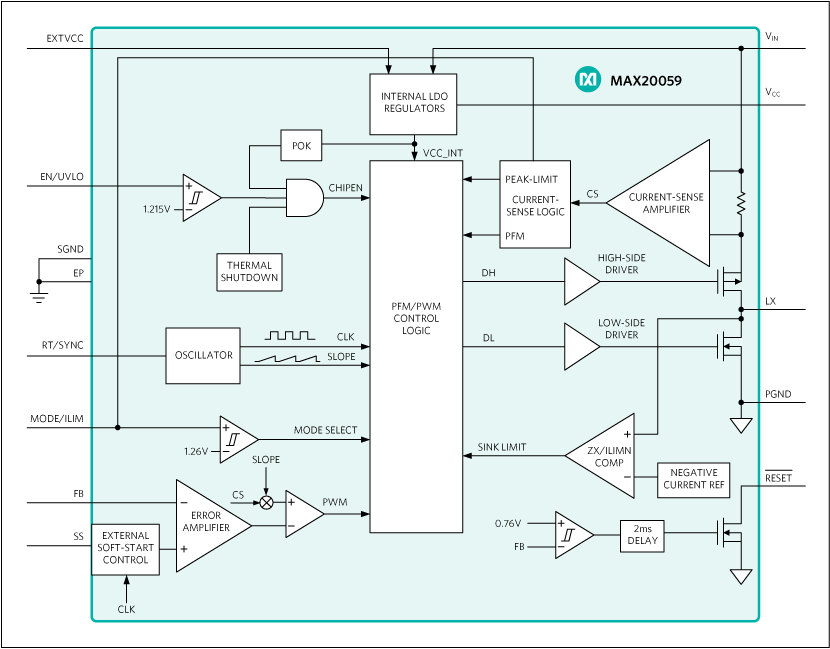

MAX20059高效、高电压、同步降压型DC-DC转换器IC,内置MOSFET,工作在4.5V至76V输入电压范围。转换器可提供高达1A电流。输出电压可设置为0.8V至90%VIN。反馈电压输出精度在-40°C至+125°C温度范围内为±1.5%。

IC采用峰值限流控制结构,可工作在脉宽调制(PWM)或脉冲频率调制(PFM)模式。

MAX20059采用12引脚(3mm x 3mm)侧面防潮TDFN封装,带有裸焊盘,便于散热。

应用

  • 48V系统
  • 轻混合动力汽车

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20059ATCA/VY+
  • HTML
  • HTML
MAX20059ATCA/VY+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX20059EVKIT

MAX20059 评估套件

zoom

MAX20059EVKIT

MAX20059 评估套件

MAX20059 评估套件

特性和优点

  • 48V标称输入,可工作在6.5V至72V输入电压范围
  • 满足严格的OEM模块功耗和性能规范
  • 5V输出电压 @ 400kHz开关频率
  • 高达1A输出电流,具有可调节峰值限流
  • 提供跳线,可快速调节峰值电流限流值和模式选择
  • 辅助自举LDO,提高效率
  • 可利用外部电容调节软启动时间
  • 最优化应用布局和元件,实现快速方案设计
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX20059评估套件提供经过验证的设计,用于MAX20059高效、高压、同步降压型DC-DC转换器,该器件采用TDFN封装。评估套件优化了48V电源下产生高达1A负载电流的5V输出,可配置为满足其他系统要求。评估套件的开关频率为400kHz。评估套件可用于检测IC的特性,例如可调节输入欠压锁定、可调节软启动、可调节开关频率、可调节限流值、低电平有效RESET开漏信号,以及外部开关频率同步。

应用

  • 48V系统
  • 轻混合动力汽车
