概览

优势和特点

  • 满足OEM模块电源对功耗和性能的严格要求
    • 17µA IQ @ 3.3V buck开启
    • 25µA IQ @ 5V buck开启
    • 25µA IQ @ LDO开启
    • 65µA IQ @ 所有控制器使能
  • 支持冷启动工作
    • 同步整流升压转换器用于支持大电流、高效率操作
  • EMI抑制有效降低对敏感无线电频段的干扰,且不影响宽输入电压范围
    • 50ns (典型值)最小导通时间确保2.2MHz 工作频率下,3.3V输出在汽车电池电压范围内无跳脉冲
    • 强制固定频率PWM工作模式
    • 通过电阻设定频率:220kHz至2.2MHz
    • 可通过引脚选择扩频工作
  • 高度集成的热增强封装,节省电路板空间和成本
    • 双通道2.2MHz降压型控制器,带同步整流升压控制器和HV 200mA LDO
    • 电流模式控制器,可强制工作在固定频率和跳脉冲模式
    • 热增强、7mm x 7mm、48引脚TQFN封装,带裸焊盘
  • 保护特性提高系统可靠性
    • 电源过压和欠压锁定
    • 过热和短路保护

产品详情

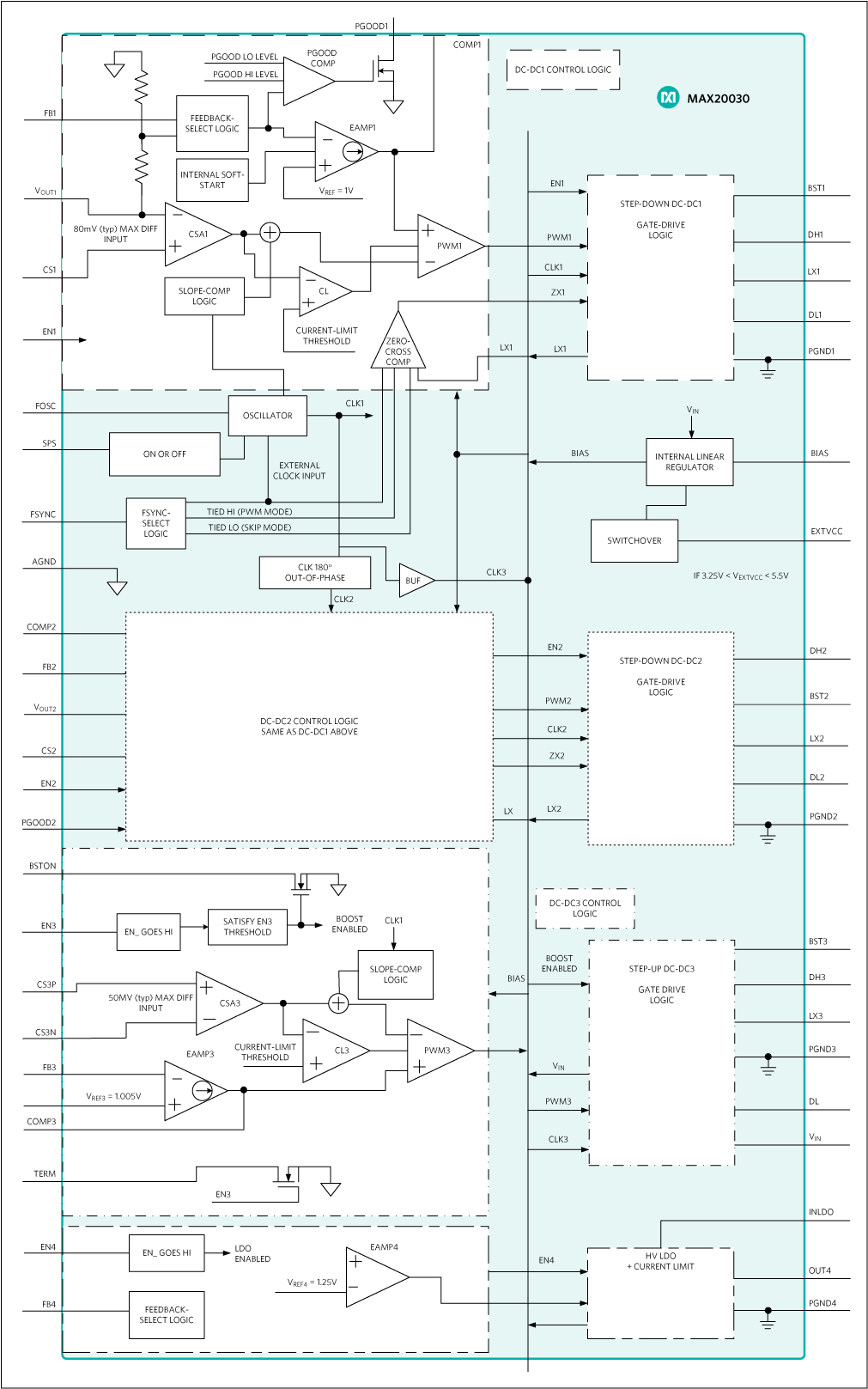

MAX20030/MAX20031 IC为汽车级2.2MHz、双通道、同步整流降压型控制器,带有预升压控制器和低IQ LDO。预升压控制器支持VOUT1和VOUT2在冷启动或其他状况下,使电池电压跌落甚至低至2V期间,将输出保持在稳压范围内。IC提供两路高压同步整流降压转换器,以180度错相工作。器件工作在3.5V至42V输入电压,可以97%占空比工作在电压跌落条件下。器件针对中高功率应用设计,工作在较宽的输入电压范围,例如汽车冷启动或引擎启停模式。

降压型控制器工作在高达2.2MHz频率,允许使用小尺寸外部元件、具有较小的输出纹波,且保证无AM波段干扰。开关频率可通过电阻调节(220kHz至2200kHz)。可通过SYNC输入设置支持三种频率模式,优化性能:强制固定频率、超低静态电流的跳脉冲模式 、外部时钟同步。IC具有扩频控制引脚,支持频率调制,最大程度地降低EMI干扰。

IC为同步整流型降压控制器。预升压控制器在低输入电压条件下开启,设计用于为降压型控制器提供电源,支持低至2V的工作电压。 IC还具有电源就绪监测器以及过压、欠压锁定,并提供逐周期限流和热关断等保护功能。MAX20030/MAX20031工作在-40°C至+125°C汽车级温度范围。

应用

  • DC动力系统分配
  • 仪表板
  • 导航及无线电头单元
