概览
优势和特点
- 高度集成减小方案尺寸
- 四个降压型DC-DC转换器，集成MOSFET，每个转换器可提供1.0A电流
- 一个200mA LDO，输出电压可调节
- 混合负载线架构，支持较小输出电容
- 设计性能支持汽车应用负载点调节
- 工作在3.0V至5.5V供电电压范围
- 每路输出拥有独立使能信号
- UV/OV/UVM/PGOOD
- 软启动和电源排序降低浪涌电流
- 低噪声特性改善EMI性能
- 3.2MHz开关频率
- 强制PWM工作模式
- 2路通道180°错相操作
- SYNC输入
- 支持汽车环境的可靠性
- 28引脚(4mm x 4mm x 0.8mm) TQFN-EP封装
- -40°C至+125°C工作温度范围
- 经过AEC-Q100认证

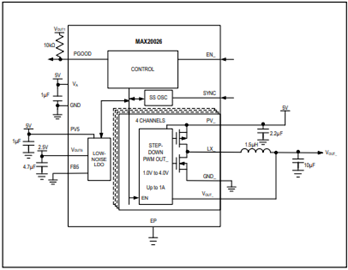

产品详情
MAX20026/MAX20026S电源管理IC (PMIC)集成4个低压、高效、降压型DC-DC转换器和一个低噪声LDO线性调节器。其中每个降压型DC-DC转换器输出由工厂设置，可提供高达1.0A电流。LDO线性调节器输出可设置为2.5V或可调节，可提供200mA电流。PMIC工作在3.0V至5.5V，是汽车负载点和后端调节应用的理想选择。
PMIC具有固定频率PWM工作模式，开关频率为3.2MHz。高频操作允许使用全陶瓷电容设计，以及小尺寸外部元件。低阻片上开关保证在重负载下具有高效率，并将关键性的电感降至最小，与分立式方案相比，布局要简单得多。内部电流检测和环路补偿降低电路板空间和系统成本。
4个降压转换器中的2个转换器与内部时钟错相180°工作，可减小必须的输入电容，且改善EMI。所有降压转换器在AM带外工作在恒定PWM模式。PMIC提供SYNC输入，以同步到外部时钟。PMIC提供独立使能输入和电源就绪输出。
PMIC提供多种重要保护特性，包括输入过压保护、输入欠压监测、输入欠压锁定、逐周期限流，以及过热关断。当输入下降到低于欠压监测(UVM)门限时，输入欠压监测器将PGOOD驱动为低电平，表示掉电条件。
MAX20026/MAX20026S PMIC采用28引脚TQFN封装，带裸焊盘，工作在-40°C至+125°C汽车级温度范围。
应用
- 汽车
- 工业
