MAX20012B

汽车级低压2通道降压型控制器

更多 showmore-icon

用于汽车级SOC内核电源的双路输出、高效降压型控制器

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 采用小解决方案尺寸的2通道高效DC-DC控制器
    • 工作电源电压范围：3.0V至5.5V
    • OUT1支持24A（两相操作）
    • OUT2支持12A
  • 用于应用处理器的高精度稳压器
    • 输出电压精度：±2%
    • 差分远程电压检测
    • I2C控制输出电压：0.5V至1.27V，步进为10mV
    • 0.625V至1.5875V，步进为12.5mV
    • 出色的负载瞬态性能
  • 低噪声特性可降低EMI
    • 2.2MHz工作频率
    • 扩频选项
    • 频率同步输入/输出
    • 电流模式、强制PWM和跳跃工作模式
  • 性能稳定，适合汽车环境
    • 独立使能输入和PGOOD输出
    • 低RDS(ON)外部FET
    • 过温和短路保护
    • 32引脚(5mm × 5mm) TQFN封装，带裸露焊盘
    • 工作温度范围：–40°C至+125°C
    • 通过AECQ-100认证
更多细节
show more Icon

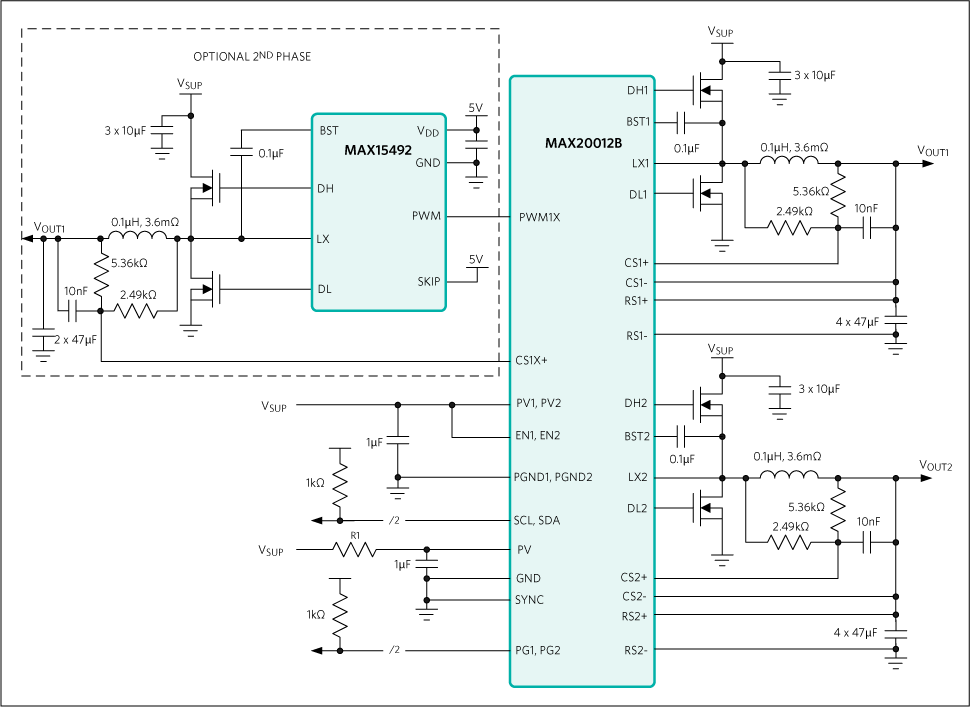

MAX20012B是一款双路输出、高效同步降压型控制器IC，输入电压范围为3.0V至5.5V，输出电压范围为0.5V至1.5875V。控制器架构支持高达12A的每相负载电流。通道1可选择使用两个相位运行以提供更高的负载电流，因此该器件非常适合用于汽车负载点(PoL)和后置调节应用。

该IC在负载、线路和温度范围内的输出误差为±2%。该IC具有2.2MHz固定频率PWM模式，可实现出色的抗扰度和负载瞬态响应性能，还提供脉冲频率调制模式（跳跃），以提高轻负载下的效率。2.2MHz工作频率支持使用全陶瓷电容，并可有效减少外部元件数量。可编程的扩频调制可充分减少电磁辐射。

MAX20012B提供出厂预设输出电压（相关选项请参阅选型指南）。I2C接口支持按照编程设置的压摆率来动态调节每个通道的电压。其他功能包括可编程软启动、过流保护和过温保护。



应用

  • 汽车
  • 核心处理器系统/GPU电源
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX20012B

文档

1
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 02/17/2022
英文

MAX20012B: Automotive Low-Voltage 2-Channel Step-Down Controller Data Sheet (Rev.10)

打开PDF文件

redirect
1.00M
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX20012BATJA/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJA/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJA/VY+ 32-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJA/VY+T 32-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJB/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJB/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJC/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJC/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJD/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJD/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJE/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJE/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJF/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJF/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJF/VY+ 32-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJF/VY+T 32-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJG/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJG/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJH/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJH/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJH/VY+ 32-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJH/VY+T 32-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJJ/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJJ/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJK/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJK/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJL/V+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20012BATJL/V+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 18, 2024

- 2359

WAFER FAB

MAX20012BATJA/V+

量产

MAX20012BATJA/VY+

量产

MAX20012BATJB/V+

量产

MAX20012BATJC/V+

量产

MAX20012BATJC/V+T

量产

MAX20012BATJD/V+

量产

MAX20012BATJE/V+

量产

MAX20012BATJE/V+T

量产

MAX20012BATJF/V+

量产

MAX20012BATJF/V+T

量产

MAX20012BATJF/VY+

量产

MAX20012BATJF/VY+T

量产

MAX20012BATJG/V+

量产

MAX20012BATJH/V+

量产

MAX20012BATJH/V+T

量产

MAX20012BATJH/VY+

量产

MAX20012BATJH/VY+T

量产

MAX20012BATJJ/V+

量产

MAX20012BATJJ/V+T

量产

MAX20012BATJK/V+

量产

MAX20012BATJK/V+T

量产

MAX20012BATJL/V+

量产

MAX20012BATJL/V+T

量产

pdf

pcn_2359

external-icon

1月 30, 2018

- 1721C

ASSEMBLY

MAX20012BATJC/V+

量产

MAX20012BATJD/V+

量产

pdf

pcn_1721c

external-icon

6月 11, 2020

- 1991

WAFER FAB

MAX20012BATJF/V+

量产

MAX20012BATJF/V+T

量产

MAX20012BATJH/V+

量产

MAX20012BATJH/V+T

量产

MAX20012BATJH/VY+T

量产

MAX20012BATJJ/V+

量产

MAX20012BATJJ/V+T

量产

MAX20012BATJK/V+T

量产

MAX20012BATJL/V+T

量产

pdf

pcn_1991

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 18, 2024

- 2359

arrow down

WAFER FAB

MAX20012BATJA/V+

量产

MAX20012BATJA/VY+

量产

MAX20012BATJB/V+

量产

MAX20012BATJC/V+

量产

MAX20012BATJC/V+T

量产

MAX20012BATJD/V+

量产

MAX20012BATJE/V+

量产

MAX20012BATJE/V+T

量产

MAX20012BATJF/V+

量产

MAX20012BATJF/V+T

量产

MAX20012BATJF/VY+

量产

MAX20012BATJF/VY+T

量产

MAX20012BATJG/V+

量产

MAX20012BATJH/V+

量产

MAX20012BATJH/V+T

量产

MAX20012BATJH/VY+

量产

MAX20012BATJH/VY+T

量产

MAX20012BATJJ/V+

量产

MAX20012BATJJ/V+T

量产

MAX20012BATJK/V+

量产

MAX20012BATJK/V+T

量产

MAX20012BATJL/V+

量产

MAX20012BATJL/V+T

量产

pdf

pcn_2359

external-icon
1月 30, 2018

- 1721C

arrow down

ASSEMBLY

MAX20012BATJC/V+

量产

MAX20012BATJD/V+

量产

pdf

pcn_1721c

external-icon
6月 11, 2020

- 1991

arrow down

WAFER FAB

MAX20012BATJF/V+

量产

MAX20012BATJF/V+T

量产

MAX20012BATJH/V+

量产

MAX20012BATJH/V+T

量产

MAX20012BATJH/VY+T

量产

MAX20012BATJJ/V+

量产

MAX20012BATJJ/V+T

量产

MAX20012BATJK/V+T

量产

MAX20012BATJL/V+T

量产

pdf

pcn_1991

external-icon

软件和型号相关生态系统

评估套件 1

MAX20012EVKIT

MAX20012B 评估套件

zoom

MAX20012EVKIT

MAX20012B 评估套件

download icon

下载

 print icon

打印
MAX20012EVKIT
MAX20012B 评估套件

特性和优点

  • 差分远端电压检测
  • 3V至5.5V输入电源范围
  • I2C控制的0.5V至1.5875V输出电压范围
  • 2.2MHz操作
  • ±2%输出电压精度
  • 电源就绪输出
  • 电流模式、强制PWM或跳脉冲工作模式
  • 经过验证的PCB布局
  • 完全装配并经过测试
立即购买 更多内容

产品详情

MAX20012评估套件(EV kit)演示MAX20012B汽车应用双通道降压型转换器。评估套件工作在3V至5.5V输入电压范围。输出1设置为0.98V，负载电路高达24A；输出2设置为0.95V，负载电流高达12A。

应用

  • 汽车
  • 核心处理器系统/GPU电源
