MAX20008

36V、220kHz至2.2MHz、4A/6A/8A全集成汽车降压转换器

更多 showmore-icon

业界最小的高效、高功率降压转换器

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 多功能，实现小尺寸
    • VIN工作在3.5V至36V电压范围
    • 跳脉冲模式下静态电流仅为25µA
    • 同步DC-DC转换器，集成FET
    • 220kHz至2.2MHz可调节频率
    • 固定5ms内部软启动
    • 1V至10V可编程输出电压，或3.3V和5.0V固定输出选项
    • 98%占空比，低压差
    • 低电平有效RESET输出
  • 高精度
    • ±2%输出电压精度
    • 良好的负载瞬态响应
    • 支持汽车环境的可靠性
      • 电流模式、强制PWM或跳脉冲工作模式
      • 过热和短路保护
      • 3.5mm x 3.75mm、17引脚FC2QFN封装
      • -40°C至+125°C工作温度范围
      • 40V抛负载容限
      • AEC-Q100认证
更多细节
show more Icon

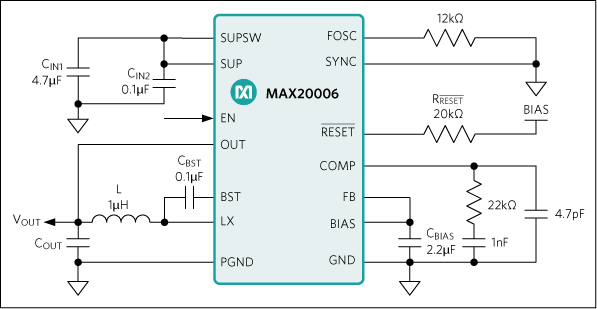

MAX20004/MAX20006/MAX20008为小尺寸、汽车同步buck转换器，集成高边和低边MOSFET。该家族器件在3.5V至36V输入电压下可提供高达8A电流，空载时的静态电流仅为25µA。通过低电平有效的RESET信号，可监测电压质量。器件可工作在98%占空比的低压差模式，使其成为汽车应用的理想选择。

器件提供5V和3.3V固定输出电压，同时具备在1V至10V范围内编程输出电压的能力。频率可通过电阻设置，范围在220kHz至2.2MHz。器件提供强制定频PWM模式(FPWM)和跳脉冲模式，具有超低静态电流。器件可由工厂编程为使能扩频开关，以降低EMI。

MAX20004/MAX20006/MAX20008采用小尺寸、3.5mm x 3.75mm、17引脚FC2QFN封装，使用极少的外部元件。

应用

  • DC动力系统分配
  • 导航及无线电头单元
  • 分布式直流电源系统
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX20008

文档

2
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 11/25/2019
英文

MAX20004-MAX20008: 36V, 220kHz to 2.2MHz, 4A/6A/8A Fully Integrated Automotive Step-Down Converters Data Sheet (Rev.8)

打开PDF文件

redirect
750.00K
download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 01/14/2019
英文
Addressing the Challenges of High-Voltage Automotive Power Applications redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

1

Thumbnail Image

视频

2022-10-04

02:51

Introduction to the MAX20004/06/08 36V, 220kHz to 2.2MHz, 4A/6A/8A Fully Integrated Step-Down Converters with 15µA Operating Current

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX20008AFOA/VY+ 17-LFCSP_SS-3.5X3.5X0.70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20008AFOA/VY+T 17-LFCSP_SS-3.5X3.5X0.70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20008AFOB/VY+ 17-LFCSP_SS-3.5X3.5X0.70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20008AFOB/VY+T 17-LFCSP_SS-3.5X3.5X0.70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20008AFOC/VY+ 17-LFCSP_SS-3.5X3.5X0.70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20008AFOC/VY+T 17-LFCSP_SS-3.5X3.5X0.70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20008AFOD/VY+ 17-LFCSP_SS-3.5X3.5X0.70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20008AFOD/VY+T 17-LFCSP_SS-3.5X3.5X0.70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 22, 2024

- 2364B

ASSEMBLY

MAX20008AFOA/VY+

量产

MAX20008AFOA/VY+T

量产

MAX20008AFOB/VY+

量产

MAX20008AFOB/VY+T

量产

MAX20008AFOC/VY+

量产

MAX20008AFOC/VY+T

量产

MAX20008AFOD/VY+

量产

MAX20008AFOD/VY+T

量产

pdf

pcn_2364b

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 22, 2024

- 2364B

arrow down

ASSEMBLY

MAX20008AFOA/VY+

量产

MAX20008AFOA/VY+T

量产

MAX20008AFOB/VY+

量产

MAX20008AFOB/VY+T

量产

MAX20008AFOC/VY+

量产

MAX20008AFOC/VY+T

量产

MAX20008AFOD/VY+

量产

MAX20008AFOD/VY+T

量产

pdf

pcn_2364b

external-icon

软件和型号相关生态系统

评估套件 2

reference details image

MAX20006EVKIT

MAX20004, MAX20006和MAX20008

zoom

MAX20006EVKIT

MAX20004, MAX20006和MAX20008

download icon

下载

 print icon

打印
MAX20006EVKIT
MAX20004, MAX20006和MAX20008

特性和优点

  • VIN工作在3.5V至36V范围
  • 跳脉冲模式下的空载静态电流仅为25µA
  • 高效同步DC-DC转换器，集成FET
  • 220kHz至2.2MHz可调节频率
  • 外部时钟同步(SYNC)输入
  • 内部软启动
  • 固定3.3V/5.0V输出或电阻可编程1V至10V输出
  • 低压差(98%有效占空比操作)
  • ±2%输出电压精度
  • 低电平有效RESET输出
  • 经过验证的PCB布局
  • 完全装配并经过测试
立即购买 更多内容

产品详情

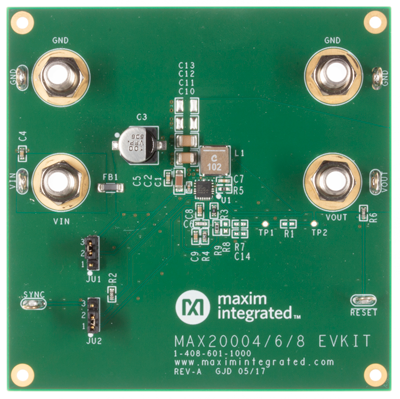

MAX20006/MAX20008评估套件(EV kit)演示MAX20004/MAX20006/MAX20008高压、电流模式、低工作电流、同步降压型转换器。评估套件工作在3.5V至36V较宽输入电压范围。默认配置下的输出设置为5V，可使用相应元件在1V至10V范围内调节。MAX20004/MAX20006/MAX20008的电流限值分别支持4A/6A/8A标称输出电流。
