概览
优势和特点
- 集成FET的同步DC-DC转换器
- MAX20002 = 2A
- MAX20003 = 3A
- 待机模式下的静态电流为15µA
- 小尺寸解决方案有助于节省空间
- 可调频率：220kHz至2.2MHz
- 提供用于降压的1V至10V可编程输出或5V/3.3V固定选项
- 固定8ms内部软启动时间
- 固定输出电压(5V/3.3V)，输出精度为±2%，或可通过外部电阻调节电压（1V至10V），FB精度为±1%
- PGOOD输出和高压EN输入简化了电源时序控制
- 保护特性和工作范围是汽车应用的适宜选择
- 输入工作电压范围为3.5V至36V
- 42V负载突降保护
- 99%占空比工作模式以实现低压差
- –40°C至+125°C汽车温度范围
- 通过AEC-Q100认证
- 快速准确的过压保护有助于从汽车电子瞬变快速恢复（MAX20002C/E和MAX20003C/E）

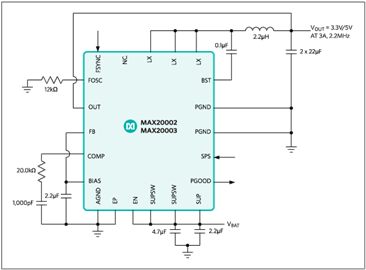

产品详情
MAX20002/MAX20003是集成了高侧和低侧MOSFET的小型同步降压转换器。每个器件可在3.5V至36V的输入电压范围内提供高达2A/3A的电流，而在无负载时静态电流消耗仅为15µA。电压质量可以通过观察PGOOD信号来监测。这些器件可以在98%占空比低压差下运行，非常适合汽车应用。
这些器件提供5V/3.3V的固定输出电压，并支持在1V至10V之间对输出电压进行编程。可以使用FOSC引脚上的接地电阻将频率编程为220kHz至2.2MHz。这些器件提供强制固定频率模式和跳跃模式，具有15µA的超低静态电流。它们可以通过引脚编程来打开/关闭扩频，进一步帮助系统设计人员改善EMC管理。
MAX20002/MAX20003采用带裸露焊盘的小型5mm x 5mm 20引脚TQFN封装，所需外部元件非常少。
应用
- DC动力系统分配
- 导航及无线电头单元
- 分布式直流电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
