MAX1954A

低成本、电流模式PWM buck控制器,带有折返式限流

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 电流模式控制器
  • 固定频率PWM
  • 折返式电流限制
  • 输出最低可调节至0.8V,FB精度±1%
  • 3.0V至13.2V输入电压
  • 300kHz开关频率
  • 25A输出电流能力
  • 效率93%
  • 全N沟道MOSFET设计,可实现低成本
  • 无需检流电阻
  • 内部数字软启动
  • 小尺寸10引脚µMAX封装
更多细节
show more Icon

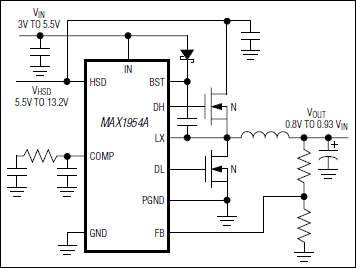

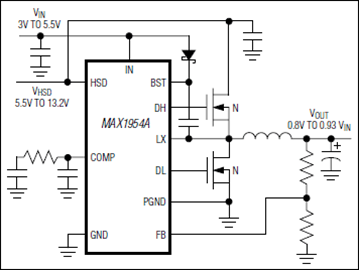

MAX1954A同步电流模式、脉宽调制(PWM) buck控制器与通用的MAX1954引脚兼容,适用于注重成本和尺寸的应用。

MAX1954A的输入电压范围为3.0V至13.2V,独立于IC电源。输出电压最低可调至0.8V。IC工作在固定的300kHz开关频率,可提供高达25A的输出电流,效率达95%。这款控制器具有出色的瞬态响应,允许使用更小的输出电容。

MAX1954A具有折返式电流限制,在输出过载或短路情况下能够显著降低输入电流和元件的功率损耗。

补偿和关断控制(COMP)输入除了可以为误差放大器提供补偿外,还可以被拉低以关断转换器。输入欠压锁定保证在电源电压跌落时保证正常的工作,以防外部功率MOSFET过热。内部数字软启动可降低浪涌电流,并节省一个外部电容。

MAX1954A采用小巧的10引脚µMAX®封装,有效节省PCB空间。

应用

  • 图形卡与视频卡
  • 低电压分布式电源
  • 微处理器核
  • PC与服务器
  • 打印机与扫描仪
  • 电信/网络
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1954AEUB+
  • HTML
  • HTML
MAX1954AEUB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 26, 2018

- 1753A

ASSEMBLY

MAX1954AEUB+

量产

MAX1954AEUB+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 26, 2018

- 1753A

arrow down

ASSEMBLY

MAX1954AEUB+

量产

MAX1954AEUB+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX1954AEVKIT

MAX1954A评估板

zoom

MAX1954AEVKIT

MAX1954A评估板

MAX1954A评估板

特性和优点

  • 电流模式控制器
  • 300kHz固定频率PWM
  • 0.8V最小输出电压
  • 10.8V至13.2V输入电压范围
  • 效率>90%
  • 输出关断模式
  • 全部n沟道MOSFET设计,降低成本
  • 无需检流电阻
  • 折返短路保护
  • 热过载保护
  • 小型10引脚µMAX®封装
  • 经过安装和测试
  • 产品详情

    MAX1954A评估板(EV kit)用于演示MAX1954A buck控制器应用电路。在10.8V至13.2V电压输入范围内,该评估板可产生负载电流最大5A的1.5V电压输出,与IC供电电压无关。MAX1954A开关频率为300kHz,使用板上提供的元件,转换效率超过90%。

    该评估板经过了完全安装和测试。

    应用

    • 图形卡与视频卡
    • 低电压分布式电源
    • 微处理器核
    • PC与服务器
    • 打印机与扫描仪
    • 电信/网络
