MAX1951A

量产

1MHz、2A、2.6V至5.5V输入、PWM DC-DC降压调节器，具有使能控制

1MHz、全陶瓷电容、2.6V至5.5V输入、2A、PWM降压型DC-DC调节器，只需10µF陶瓷电容

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 紧凑的0.385in²电路板尺寸
  • 2A输出时可选用10µF陶瓷输入、输出电容以及2µH电感
  • 效率高达94%
  • 在整个负载、输入电源和工作温度范围内保持1.5%的输出精度
  • 确保2A的输出电流
  • 工作于2.6V至5.5V电源电压
  • 0.8V至VIN可调输出
  • 内部数字软启动
  • 短路和热过载保护
  • 1MHz开关频率减小了元件尺寸
  • 使能输入音频关断，可降低功耗
  • 安全启动至预偏置输出电压

MAX1951A高效率、DC-DC降压开关转换器可以提供高达2A的输出电流。该器件能够从2.6V至5.5V的输入电压产生0.8V至VIN的可调输出电压，使得MAX1951A非常适合板上后续稳压应用。在整个负载、输入电源、工作温度范围内，MAX1951A的总输出误差小于±1.5%。

MAX1951A工作在1MHz固定工作频率，效率高达94%。较高的工作频率可减小外部元件尺寸。内部软启动控制电路降低了浪涌电流。短路和热过载保护提高了设计的可靠性。

MAX1951A提供带预偏置输出或无预置输出的安全启动。该功能简化了核电源和I/O电源应用中的电源跟踪设计以及冗余电源设计。

MAX1951A采用8引脚SO封装，工作在-40°C至+85°C扩展级温度范围。

应用

  • ASIC/DSP/µP/FPGA核及I/O电压
  • 网络与电信系统
  • 服务器
  • 机顶盒
  • TV
MAX1951A
1MHz、2A、2.6V至5.5V输入、PWM DC-DC降压调节器，具有使能控制

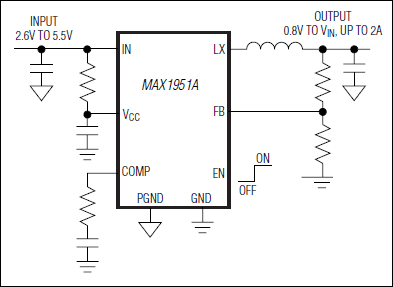

MAX1951A：典型工作电路
