概览
优势和特点
- Quick-PWM主机控制器
- 带从机控制器(MAX1980)的多相转换
- 增益和失调可调节的有源电压定位技术
- 可调节的摆率控制
- 在整个输入电压、负载和工作温度范围内，具有±0.75%的VOUT精度
- 6位片内DAC (步长为16mV)
- 0.700V至1.708V输出电压调节范围
- 可选择的200kHz/300kHz/550kHz/1000kHz开关频率
- 2V至28V的电池输入电压范围
- 驱动大电流同步整流MOSFET
- 输出过压保护(MAX1907A)
- 欠压和热故障保护
- 上电排序及可选的启动电压
- 小尺寸、40引脚、6mm x 6mm薄型QFN封装
产品详情

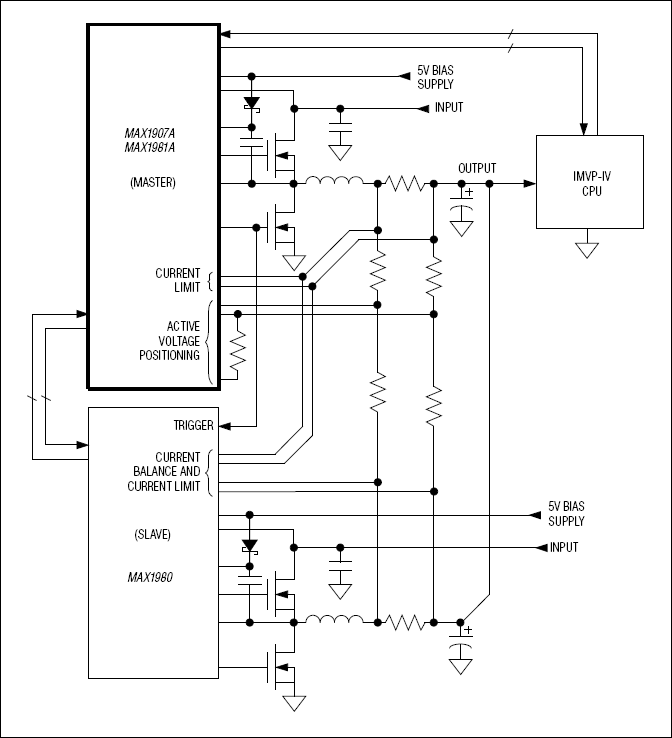

MAX1907A/MAX1981A是单相、Quick-PWM™主机控制器，用于为IMVP-IV™ CPU核供电。通过使用Quick-PWM从机控制器(MAX1980)可实现多相工作模式。多相工作模式降低了输入纹波电流的要求和输出电压纹波，同时也简化了元件选择和电路板布线。MAX1907A/MAX1981A采用增益和失调可调节的有源电压定位技术，降低了功耗以及对大容量输出电容的需求。
MAX1907A/MAX1981A可提供两种不同类型的笔记本CPU核供电方案：直接将电池降压或将5V系统电源降压产生核电压。单级转换方式允许器件直接对高压电池组进行降压，具有极高的效率；两级转换方案(对5V系统电源而不是电池进行降压)工作在较高的开关频率，使系统具有尽可能小的物理尺寸。
MAX1907A/MAX1981A符合IMVP-IV的规范要求，包含用于连接系统VCCP和VCCMCH电源的CPU电源就绪信号的逻辑电路。调节器具有上电排序功能，可自动上升至Intel规范规定的启动电压。MAX1907A/MAX1981A还具有独立的四级逻辑电平输入，用于设置启动电压(B0–B2)和挂起电压(S0–S2)。
MAX1907A/MAX1981A包括输出欠压保护、热保护和系统电源就绪(SYSPOK)输入/输出。当这些保护电路检测到任何故障时，MAX1907A/MAX1981A立即关断。另外，MAX1907A还具有过压保护。
MAX1907A/MAX1981A采用40引脚、薄型QFN封装。
应用
- 服务器/台式计算机
- 电压定位降压型转换器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX1907A Reliability Data1/12/2023
配套产品推荐
MAX1907A 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX1907AETL+ | 材料声明 | 质量和可靠性 | 40-LFCSP-6X6X0.75 | |
| MAX1907AETL+T | 材料声明 | 质量和可靠性 | 40-LFCSP-6X6X0.75 | |
| Wafer Fabrication Data | MAX1907A Reliability Data |
