概览

优势和特点

  • 减少外部元件,降低总体成本
    • 无光耦
    • 原边同步操作
    • 全陶瓷电容设计,布局紧凑
  • 支持多种隔离DC-DC应用
    • 4.5V至60V较宽输入范围
    • 提供高达5W输出功率
  • 降低功耗
    • 峰值效率高于90%
    • 0.9µA(典型值)关断电流
  • 在恶劣工业环境下工作可靠
    • 峰值和吸入限流保护
    • 可靠的副边输出过流保护
    • ±1.7%反馈精度
    • 可编程EN/UVLO门限
    • 可调节软启动
    • 过热保护
    • -40°C至+125°C工作温度范围

产品详情

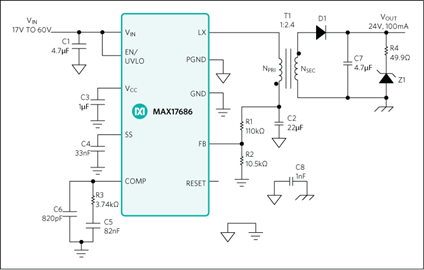

Rainier系列隔离DC-DC产品支持小尺寸、高效方案,且具有较低BOM成本。MAX17686是一款高电压、高效率、iso-buck DC-DC转换器,设计用于提供高达5W的隔离功率。器件工作在4.5V至60V较宽的输入范围,采用原边反馈调节输出电压。

MAX17686采用峰值电流模式控制。低导通电阻、内置MOSFET确保在满载时提供高效率,同时也简化了PCB布局。

器件产生稳定的原边电压,然后利用适当的变压器匝数比进行缩放,产生隔离副边输出电压轨。MAX17686具有可靠的原边和副边过流保护。

MAX17686采用紧凑的10引脚(3mm x 2mm) TDFN封装。利用EE-Sim可实现仿真模式和设计自动化。

应用

  • 浮地电源发生器
  • 隔离现场总线接口
  • 医疗设备隔离电源
  • PLC I/O模块
  • 智能电表

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
