MAX17598

低IQ、宽输入范围、有源钳位电流模式PWM控制器

更多 showmore-icon

峰值电流模式控制器,有源钳位复位通过降低开关损耗大幅提高效率

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 有源钳位、峰值电流模式正激PWM控制器
  • UVLO下具有20µA启动电流
  • 4.5V至36V供电范围(MAX17599)
  • 可编程输入欠压锁定
  • 可编程输入过压保护
  • 可编程开关频率:100kHz至1MHz
  • 开关频率可同步至1.2MHz
  • 可编程频率抖动,用于低EMI扩频模式
  • 可编程死区时间
  • 可调整软启动
  • 可编程斜率补偿
  • 快速逐周期峰值电流限制,40ns典型传输延时
  • 70ns内部前沿检流屏蔽
  • 打嗝式输出短路保护
  • 软停止控制钳位电容放电
  • 负电流限制用于抑制钳位开关电容和变压器的反向电流
  • 3mm x 3mm、16引脚TQFN无铅封装
更多细节
show more Icon

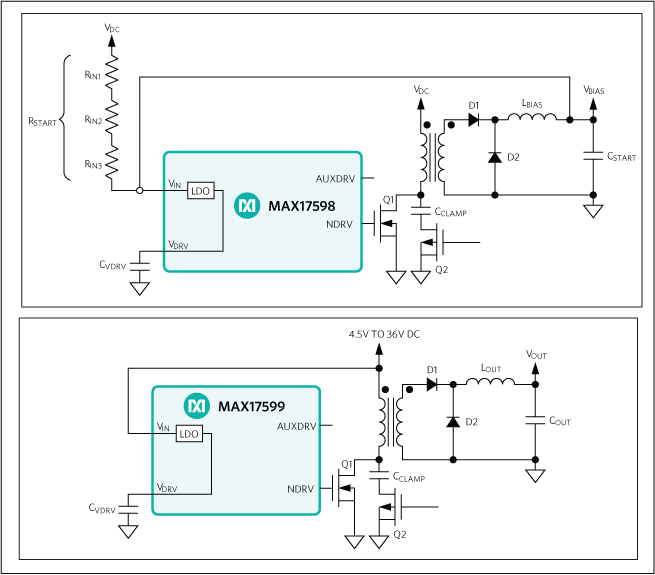

MAX17598/MAX17599为低IQ、有源钳位电流模式PWM控制器,包含宽输入范围、隔离/非隔离正激转换器设计所需的全部电路,理想用于工业电源设计。MAX17598适合通用输入电源(整流后的85V AC至265V AC)或电信电源(-36V DC至-72V DC)设计;MAX17599优化用于低压工业电源(4.5V DC至30V DC)。

器件包含一路AUX驱动器,驱动辅助MOSFET (钳位开关),用于构建正激转换器的有效钳位变压器复位拓扑。这种复位技术拥有几项优势,其中包括:减小开关的电压应力、由于允许更大的磁通量变化而减小了变压器尺寸、由于去除了缓冲电路而提高工作效率。可编程AUX与主驱动器之间的死区时间,允许用作零点切换(ZVS)。

使用±5%外部电阻设置开关频率,范围从100kHz至1MHz。可优化选择磁性滤波元件,提供紧凑、低成本的隔离/非隔离电源设计。对于EMI敏感应用,IC提供集成的可编程频率抖动电路,工作在低EMI扩频模式。

EN/UVLO输入允许用户精确地在所要求的输入电压下启动电源,确保电压跌落时系统处于正常状态;该引脚同时也用作开启/关闭控制引脚。输入过压保护(OVI)确保在输入电压超过最大门限时关闭转换器。

可通过SS引脚设定软启动时间,抑制浪涌电流。打嗝式限流保护大幅降低故障条件下的功耗。器件关闭时,软停止电路为钳位电容提供安全放电,并允许控制器在适当的控制方式下重启。此外,检流电路中的负电流限制帮助限制动态工作条件下的钳位开关电流。

在噪声敏感应用中,SYNC可用于同步多个转换器,使其工作在相同的外部时钟频率。高温故障可触发进入热关断模式,提供可靠的器件保护。IC采用16引脚、0.5mm引脚间距的TQFN封装。

应用

  • 工业电源
  • 隔离电池充电器
  • 服务器及嵌入式计算
  • 电信及数据通信电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17598ATE+
  • HTML
  • HTML
MAX17598ATE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2013

- 1345

ASSEMBLY

MAX17598ATE+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2013

- 1345

arrow down

ASSEMBLY

MAX17598ATE+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX17598EVKIT

MAX17598评估板

zoom

MAX17598EVKIT

MAX17598评估板

MAX17598评估板

特性和优点

  • 36V DC至72V DC输入范围
  • 隔离输出电压:3.3V DC,8A
  • 高达3000VRMS的电流隔离
  • 350kHz开关频率
  • 效率高达93.6%
  • 有源钳位正激变换技术
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX17598评估板(EV kit)是完全安装并经过测试的表贴电路板,它包含一个峰值电流模式控制器,配置为有源钳位正激稳压器。评估板可提供隔离的3.3V直流输出,输出电流高达8A,输入电压范围:36V DC至72V DC。
评估板演示器件的低静态电流和高达93.6%的效率指标。利用有源钳位正激变换技术,在输出侧提供次级MOSFET自驱动同步获得高效性能。评估板配制工作在350kHz开关频率。表贴变压器带有偏置绕组,启动后为IC供电。光偶在输入和输出之间提供高达3000VRMS的隔离。
注意:评估板设计工作在高压,在评估板及其连接设备上存在危险的高压。用户在为评估板上电或连接电源时,必须严格遵守高压电气设备的安全操作规范。
发生严重故障或失效条件下,评估板可能耗散非常大的功率,导致器件碎片的弹射或高速飞溅。需谨慎操作评估板,以避免可能发生的人身伤害。

应用

  • 工业电源
  • 隔离电池充电器
  • 服务器及嵌入式计算
  • 电信及数据通信电源
