MAX17571
推荐新设计使用4V 至 60V、1.5A、高效、同步降压型 DC-DC 转换器
- 产品模型
- 2
产品详情
- 减少外部元件数量并降低总成本
- 无肖特基—同步操作
- 内部补偿
- 全陶瓷电容器，布局紧凑
- 减少 DC-DC 稳压器库存数量
- 4V 至 60V 的宽输入电压范围
- 可调输出电压范围为 0.9V 至 VIN 的 90%
- 具有外部时钟同步的 400kHz 至 2.2MHz 可调开关频率
- 降低功耗
- 峰值效率：94%
- 用于提高效率的外部偏置输入
- 关断电流：4.65μA
- 在恶劣工业环境中可靠运行
- 内置中断模式过载保护
- 内置通过 RESET 监控输出电压
- 可调软启动
- 可编程 EN/UVLO 阈值
- 单调启动至预偏置输出电压
- 过温保护
- 符合 CISPR 32 B 类标准
Himalaya 系列稳压器 IC、电源模块和充电器可实现温度更低、尺寸更小且更简单的电源解决方案。MAX17571 是一款高效、高压、Himalaya 同步降压型 DC-DC 转换器，集成了 MOSFET，可在 4V 至 60V 输入电压范围内工作。该转换器可提供高达 1.5A 的电流。输出电压的可编程范围为 0.9V 至 VIN 的 90%。-40°C 至 +125°C 范围内的反馈电压调节精度为 ±1.2%。内置补偿适用于整个输出电压范围，因此，无需外部补偿元件。
MAX17571 采用峰值电流模式控制架构，可在固定频率强制脉宽调制 (PWM) 模式下工作。可编程软启动功能有助于用户降低输入冲击电流。该套件还包含一个使能/输入欠压保护引脚 (EN/UVLO)，让用户可以在所需的输入电压电平下开启套件。MAX17571 的最短导通时间很低，支持高开关频率和小尺寸解决方案。

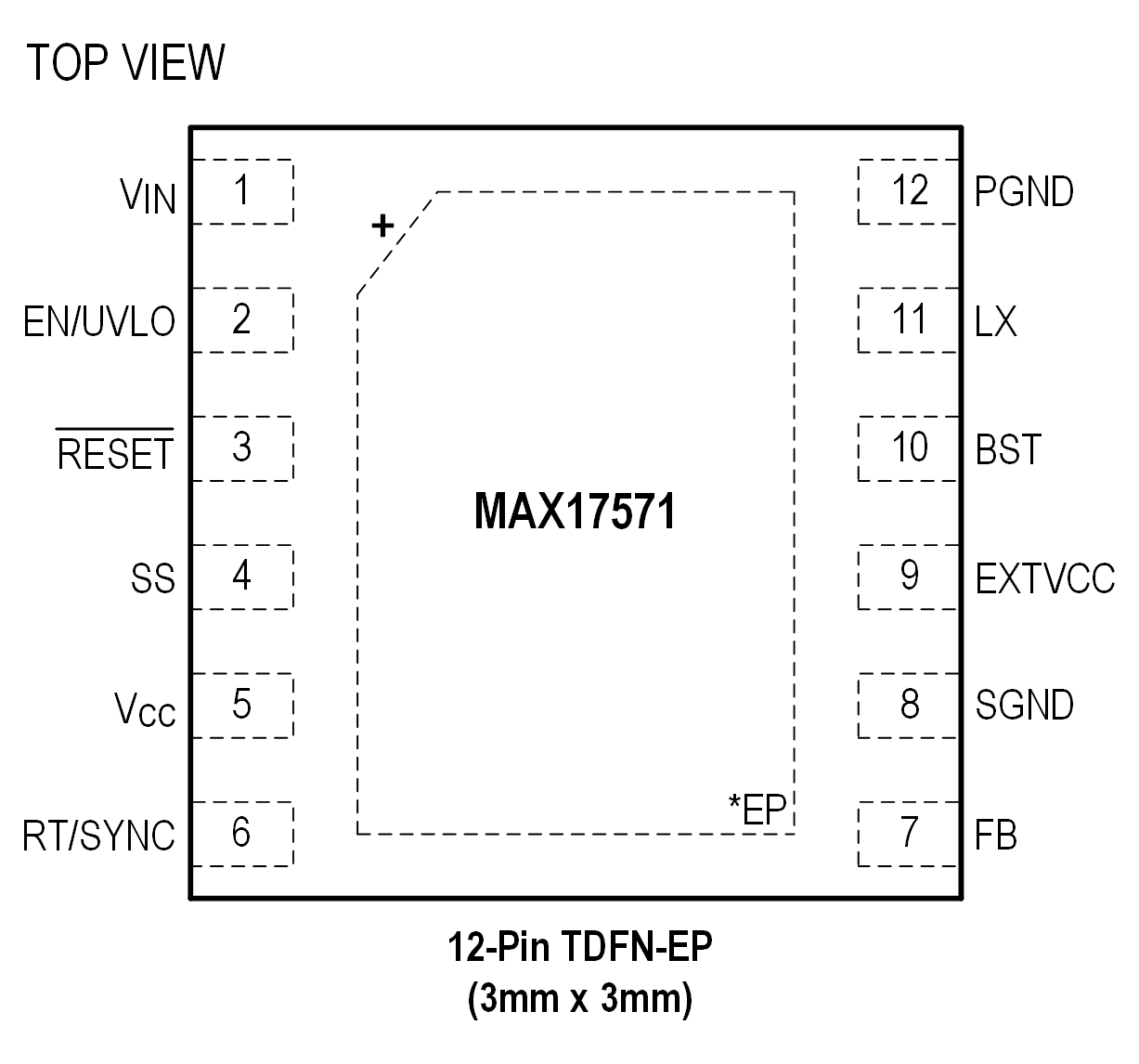

MAX17571 采用 12 引脚 (3mm x 3mm) TDFN-EP 封装。提供了仿真模型。
参考资料
数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX17571ATC+ | Thin Dual Flatpack No Leads | ||
| MAX17571ATC+T | Thin Dual Flatpack No Leads |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
4月 27, 2024 - 2400 ASSEMBLY |
||
| MAX17571ATC+ | 量产 | |
| MAX17571ATC+T | 量产 | |
这是最新版本的数据手册
工具及仿真模型
EE-Sim Power®工具 1
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
立即开始EE-Sim评估套件
评估：MAX17571 在 5V 和 3.3V 输出电压应用中的性能
