概览
优势和特点
- 减少外部元件，降低总体成本
- 无肖特基同步
- 内部补偿，在任意输出电压下均可稳定工作
- 内置软启动
- 全陶瓷电容设计，提供紧凑布局
- 缩减DC-DC调节器库料清单
- 4V至42V较宽输入范围
- 0.8V至0.9 x VIN可调节输出
- 100kHz至2.2MHz可调节开关频率范围，带外同步
- 降低功耗
- 22µA静态电流
- 峰值效率高于90%
- PFM支持增强轻载效率
- 1.2µA关断电流
- 在恶劣环境下工作可靠
- 峰值限流保护
- 内置输出电压监测低电平有效RESET
- 可编程EN/UVLO门限
- 单调启动进入预偏置负载状态
- 过热保护
- -40°C至+125°C工作温度范围

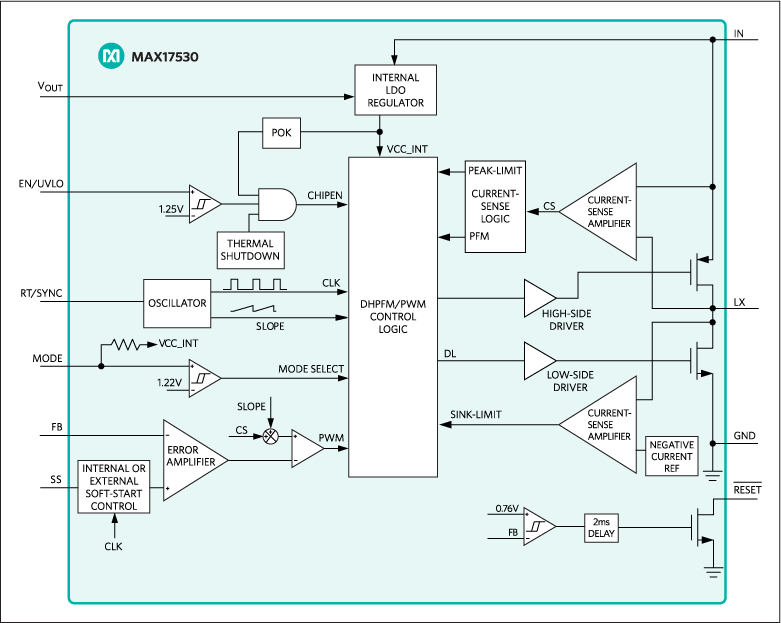

产品详情
MAX17530高效、高电压、同步降压型DC-DC转换器，内置MOSFET，工作在4V至42V输入电压范围。转换器可提供高达25mA输出电流，输出电压为0.8V至0.9 x VIN。在-40°C至+125°C工作温度范围，反馈(FB)电压精度为±1.75%范围之内。
MAX17530采用峰值电流控制模式，可工作在脉宽调制(PWM)或脉冲频率调制(PFM)模式。
器件采用10引脚(3mm x 2mm) TDFN和10引脚(3mm x 3mm) µMAX®封装。提供仿真模式。
应用
- 电池供电设备
- 替代高压LDO
- HVAC与楼宇控制
- 工业传感器和过程控制
