概览
优势和特点
- 减少外部元件，降低总体成本
- 无肖特基同步操作
- 内置补偿元件
- 全陶瓷电容设计，布局紧凑
- 减少DC-DC稳压器库存清单
- 4.5V至60V宽输入电压
- 0.9V至90% VIN可调节输出电压范围
- 整个温度范围内每路输出可提供高达3A电流
- 100kHz至1.1MHz可调节频率，带外时钟同步
- 采用32引脚、5mm x 5mm TQFN封装
- 每路输出具有独立的输入电压引脚
- 降低功耗
- 94.4%峰值效率
- PFM和DCM模式，轻载时保持高效
- 辅助自举电源(EXTVCC)，提高效率
- 5.2μA关断电流
- 恶劣工业环境下工作可靠
- 打嗝式过载保护
- 每路输出具有独立的可调节软启动和可编程EN/UVLO引脚
- 启动时单调进入预偏置输出电压
- 每路输出内置独立的输出电压监测，/RESET输出
- 过热保护
- 工业级高温-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
产品详情

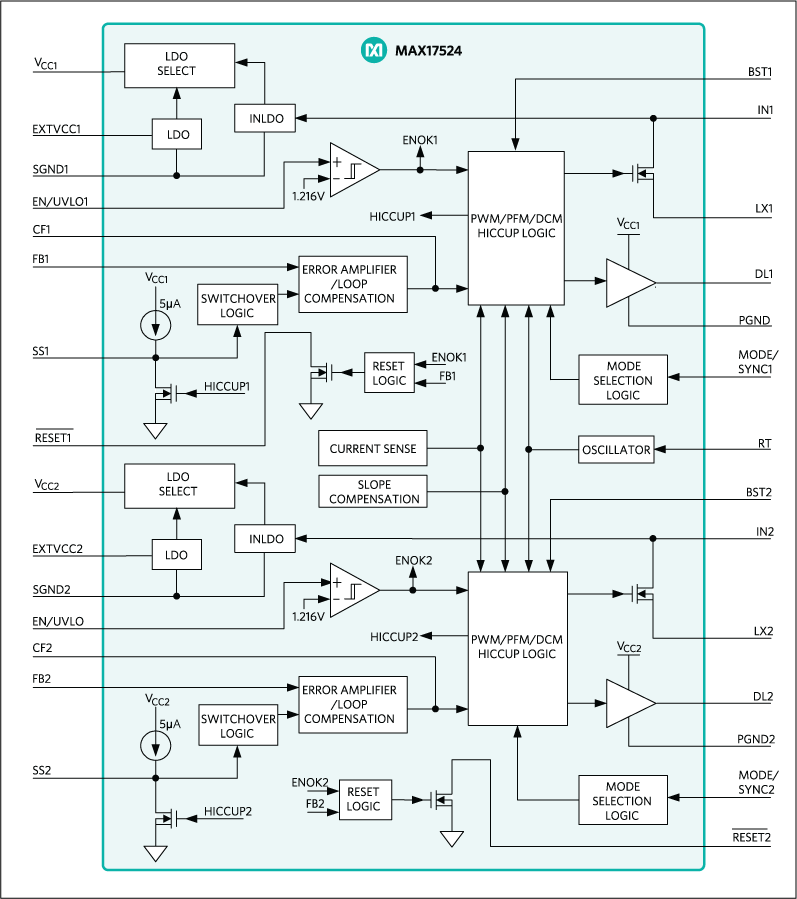

MAX17524为双路3A、高效、高压、同步整流降压型DC-DC转换器，内置高边MOSFET，工作在4.5V至60V输入电压范围。每路输出可提供高达3A电流，输出电压范围为0.9V至90% VIN。器件具有内部补偿。
MAX17524采用峰值电流控制，可工作在脉宽调制(PWM)、脉冲频率调制(PFM)和非连续传导模式(DCM)，实现轻载条件下的高效率。
-40°C至+125°C温度范围下的反馈电压调节准确度为±1.4%。器件采用32引脚(5mm x 5mm)薄型QFN (TQFN)封装。提供仿真模型。
应用
- 基站电源
- 配电稳压器
- 通用负载点电源
- 高压单板系统
- 工业控制电源
- 壁式变压器稳压
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
