MAX17521

60V、1A、双路输出、高效率、同步、降压型DC-DC转换器

更多 showmore-icon

业内首款60V、1A、双路输出、集成MOSFET的降压型DC-DC转换器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 减少外部元件,降低总体成本
    • 无肖特基——同步操作
    • 全陶瓷电容设计,使布局紧凑
  • 缩减DC-DC调节器物料单
    • 4.5V至60V较宽输入范围
    • 每路输出可在0.9V至92% VIN范围内调节
    • 引脚可选的560kHz或300kHz开关频率
    • 每路输出具有独立的输入电压引脚
  • 降低功耗
    • 峰值效率高于90%
    • PFM模式支持增强轻载效率
    • 1μA关断电流
  • 在恶劣工业环境下工作可靠
    • 打嗝模式过载保护
    • 每路输出具有可调节软启动引脚
    • 内置输出电压监测,为每路输出提供低电平有效的RESET引脚
    • 每路输出具有可调节的EN/UVLO门限
    • 启动时单调进入预偏置负载状态
    • 过热保护
    • -40°C至+125°C工作温度范围
更多细节
show more Icon

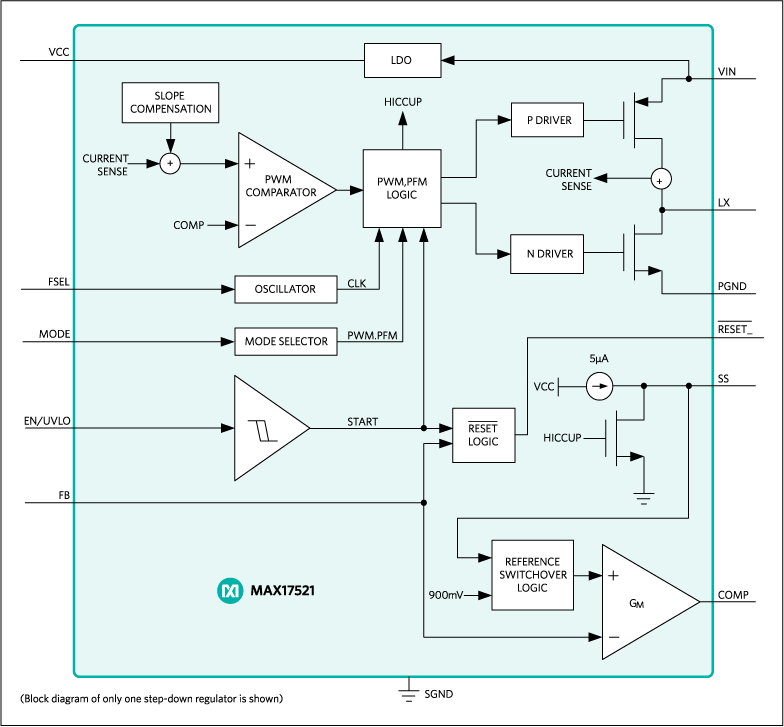

MAX17521双路输出、高效、高电压、同步降压型DC-DC转换器集成MOSFET,工作在4.5V至60V输入电压范围。转换器的每路输出可提供高达1A电流。每路输出可在0.9V至92%VIN范围内调节。反馈调节精度在-40°C至+125°C温度范围内为±1.7%。

MAX17521采用峰值电流模块控制。每路输出可工作在脉宽调制(PWM)或脉冲频率调制(PFM)控制模式。

MAX17521采用24引脚(4mm x 5mm) TQFN封装。提供仿真模式。

应用

  • CPU、DSP或FPGA电源
  • 配电稳压器
  • 通用负载点
  • 工业控制电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17521ATG+
  • HTML
  • HTML
MAX17521ATG+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX17521EVKIT

MAX17521评估板

zoom

MAX17521EVKIT

MAX17521评估板

MAX17521评估板

特性和优点

  • 7V至60V输入电源工作范围
  • 双路输出电压:3.3V和5V
  • 高达1A输出电流
  • 引脚可选开关频率
  • 使能/UVLO输入,电阻设置UVLO门限
  • 每路输出独立的模式选择引脚,可选择PWM或PFM模式
  • 每路输出具有可调节软启动时间
  • 每路输出独立的低电平有效RESET_开漏信号
  • 外部频率同步
  • 过流和过热保护
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX17521评估板(EV kit)提供经过验证的设计,用于评估MAX17521双路输出、高效、高电压、同步降压型DC-DC转换器。在输入电压为7V至60V时,评估板产生3.3V和5V输出电压,负载电流高达1A。评估板具有开关频率选择引脚以及每路输出独立的工作模式选择引脚、使能/欠压锁定(EN/UVLO)引脚、可编程软启动引脚以及低电平有效RESET_开漏信号。

应用

  • CPU、DSP或FPGA电源
  • 配电稳压器
  • 通用负载点
  • 工业控制电源

MAX17521EVKITE

用于5V和3.3V输出电压应用的MAX17521评估套件

zoom

MAX17521EVKITE

用于5V和3.3V输出电压应用的MAX17521评估套件

用于5V和3.3V输出电压应用的MAX17521评估套件

特性和优点

  • 采用7V至60V输入电源供电
  • 双输出电压:5V和3.3V
  • 每个转换器的输出电流高达1A
  • 560kHz开关频率
  • 使能/UVLO输入,可通过电阻编程UVLO阈值
  • 用于在PWM和PFM模式之间进行选择的模式选择跳线
  • 电容可编程软启动时间
  • 外部时钟同步输入
  • 开漏低电平有效RESET输出
  • 过流保护
  • 过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 符合CISPR32(EN55032)B类传导和电磁辐射骚扰相关要求

产品详情

MAX17521EVKITE#评估套件(EV套件)设计可靠,用于评估MAX17521高效、高压、Himalaya同步降压型双路DC-DC转换器。该评估套件预设为产生5V和3.3V输出电压,每个转换器的负载电流高达1A。评估套件的开关频率预设为560kHz,以优化效率和元件尺寸。该评估套件具有可编程使能和输入欠压保护(EN/UVLO)、可编程软启动(SS)、漏极开路状态(低电平有效RESET)输出和外部时钟同步(SYNC)。该评估套件还提供了一个针对传导、辐射EMI和热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息,请参阅MAX17521 IC数据手册。



应用

  • CPU、DSP或FPGA电源
  • 分布式电源调节
  • 通用负载点
  • 工业控制电源
