MAX1742
量产1A/2.7A、1MHz、降压型稳压器，内置同步整流与开关
- 产品模型
- 2
产品详情
- 输出精度：±1%
- 95%效率
- 内部PMOS和NMOS开关
- VIN = 4.5V时，导通电阻为90mΩ
- VIN = 3V时，导通电阻为110mΩ
- 输出电压
- 引脚可选2.5V、1.8V或1.5V
- 1.1V至VIN可调
- 输入电压范围：3V至5.5V
- 工作电源电流：600µA（最大值）
- 关断电源电流：< 1µA
- 可编程恒定关断时间操作
- 开关频率：1MHz（最大值）
- 轻负载时进入空闲模式
- 热关断
- 可调软启动冲击限流
- 低压差操作：100%占空比
- 输出短路保护
- 16引脚QSOP封装

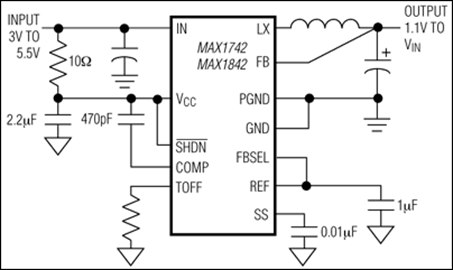

MAX1742/MAX1842是恒定关断时间、脉宽调制(PWM)降压DC-DC转换器，非常适合为笔记本电脑和小型笔记本电脑提供所需的5V和3.3V至低压转换。这些器件具有内部同步整流功能，可实现高效率并减少元件数量。它们不需要外部肖特基二极管。内部90mΩ PMOS电源开关和70mΩ NMOS同步整流器开关可轻松提供高达1A的连续负载电流。MAX1742/MAX1842提供2.5V、1.8V或1.5V预设输出电压，或1.1V至VIN可调输出。其效率高达95%。
MAX1742/MAX1842采用专门的电流模式、恒定关断时间、PWM控制方案，借助Idle Mode™技术，可在轻负载工作条件下保持高效率。该器件采用可编程恒定关断时间架构，开关频率可设置为高达1MHz，支持用户在效率、输出开关噪声、元件尺寸和成本之间进行权衡，以实现优化性能。这两款器件均可提供高达1A的连续输出电流。MAX1742的峰值限流值为1.3A（最小值），非常适合需要小尺寸外部元件和高效率的应用。MAX1842具有更高的限流值，为3.1A（最小值），适用于偶尔需要高达2.7A突发输出电流的应用。这两款器件还具有可调软启动，以限制启动期间的浪涌电流，100%占空比模式则支持低压差操作，还提供低功耗关断模式，可断开输入与输出，并将电源电流降至1µA以下。MAX1742/MAX1842采用16引脚QSOP封装。
对于提供高达2A和3A连续输出电流的类似器件，请参考MAX1644和MAX1623数据手册。
应用
- 5V或3.3V至低电压转换
- 芯片组供电
- CPU I/O环
- 笔记本电脑和亚笔记本电脑
参考资料
数据手册 2
可靠性数据 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1742EEE+ | 16-QSOP-150_MIL | ||
| MAX1742EEE+T | 16-QSOP-150_MIL |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件评估套件
MAX1742、MAX1842评估板
MAX1742、MAX1842评估板
