概览

优势和特点

  • OUT引脚300nA静态电流
  • 真关断模式
    • 0.5nA关断电流
    • 输出从输入断开
    • 无反向电流,VOUT 0V至5V
  • 效率最高达95%
  • 400mV至5.5V输入范围
  • 0.88V最小启动电压
  • 1.8V至5V输出电压范围
    • 100mV/Step
    • 单个1%电阻可选输出
  • 225mA、500mA和1A峰值电感电流限值
    • MAX17220:225mA ILIM
    • MAX17221/MAX17222/MAX17223:500mA ILIM
    • MAX17224/MAX17225:1A ILIM
  • MAX17220/MAX17222/MAX17224使能瞬态保护(ETP)
  • 2mm x 2mm、6引脚μDFN封装
  • 0.88mm x 1.4mm、6焊球WLP封装(2 x 3,0.4mm焊球间距)

产品详情

MAX17220–MAX17225为超低静态电流DC-DC升压转换器,拥有225mA/0.5A/1A峰值电感电流限值和真关断(True Shutdown™)。真关断功能将输出与输入断开,没有正向或反向电流。输出电压可由一个1%标准电阻选择。225mA (MAX17220)、500mA (MAX17221/MAX17222/MAX17223)和1A (MAX17224/MAX17225)峰值电感电流限值允许灵活选择电感。MAX17220/MAX17222/MAX17224版本拥有启动后使能瞬态保护(ETP),根据负载电流的不同,当输入电压下降到400mV以下时,允许输出保持在稳压范围之内。MAX17220–MAX17225拥有超低静态电流、较小方案总尺寸,在整个负载范围之内都保持高效。MAX17220–MAX17225可理想用于长电池寿命至关重要的电池应用。

设计资源: Make Your IoT Device Last Longer with a nanoPower Boost Converter ›

设计资源:如何最大限度地提高无线传感器的运行时间 ›




其他nanoPower技术


nanoPower Boost转换器演示

有时候低IQ也是一种天赋

查看白皮书›

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

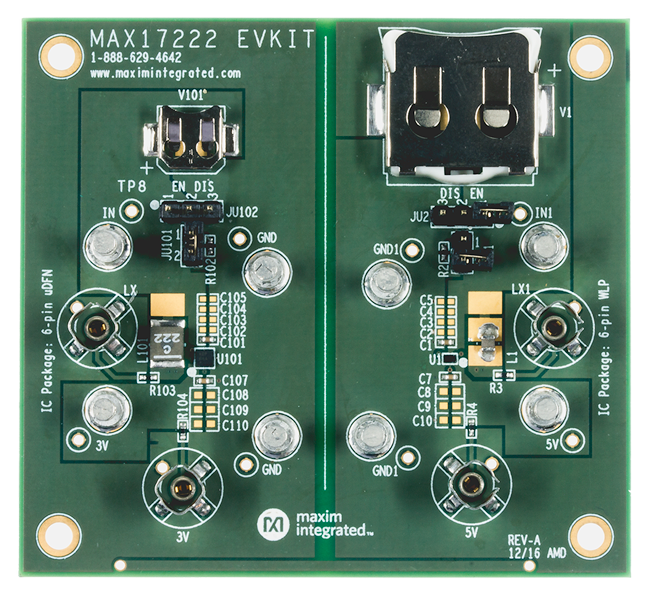

评估套件 (6)

工具及仿真模型

EE-Sim® DC-DC工具

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。

EESim-Pdp-Spotlight

SIMPLIS Models

MAX17222 SIMPLIS Schematic

MAX17222 SIMPLIS Schematic
