MAX1715

不推荐用于新设计

超高效率、双路降压型控制器，用于笔记本电脑

低成本、具有快速响应特性、精度为1%的电源控制器，用于下一代笔记本CPU核以及I/O供电

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 超高效率
  • 无电流检测电阻（无损ILIMIT）
  • 具有100ns负载阶跃响应的快速PWM
  • 线路和负载范围内的VOUT精度为1%
  • 双模式固定1.8V/3.3V/可调或2.5V/可调输出
  • 可调输出范围：1V至5.5V
  • 电池输入范围：2V至28V
  • 200/300/420/540kHz标称开关频率
  • 过压/欠压保护
  • 1.7ms数字软启动
  • 驱动大型同步整流器FET
  • 电源良好指示器

MAX1715 PWM控制器提供高效率、出色的瞬态响应和高直流输出精度，可满足对笔记本电脑中的高压电池进行降压的需要，以产生低压CPU内核、I/O和芯片组RAM电源。

Maxim专有的Quick-PWM™快速响应、恒定导通时间PWM控制方案可轻松处理宽输入/输出电压比，并对负载瞬变提供100ns的“即时导通”响应，同时保持相对恒定的开关频率。

MAX1715无需传统电流模式PWM中的电流检测电阻，能够以更低的成本实现高效率。此外还能够驱动超大型同步整流器MOSFET，有助于进一步提升效率。

单级降压转换设计使该器件能够直接对高压电池进行降压，尽可能提升效率。对于更高的开关频率，则采用两级转换设计（对+5V系统电源而不是电池进行降压），尽可能缩小设计尺寸。

MAX1715适用于CPU内核、芯片组、DRAM或其他低至1V的低压电源。MAX1715采用28引脚QSOP封装，对于需要VID合规性或通过DAC控制输出电压的应用，请参考MAX1710/MAX1711数据手册。对于单输出版本，请参考MAX1714数据手册。



应用

  • 1.8V和2.5V I/O供电
  • 芯片组/RAM供电（低至1V）
  • CPU内核电源
  • 笔记本电脑
MAX1715
超高效率、双路降压型控制器，用于笔记本电脑

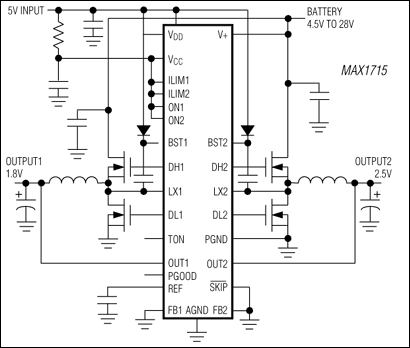

MAX1715：最简工作电路
