概览
优势和特点
- 四路稳压输出用于源极和栅极驱动器供电
- VPOS + VNEG = ±50mV，确保精确跟踪
- 测量内部和远端二极管温度传感器
- 所有输出具有真关断
- 2.7V至5.5V输入电压范围
- 软启动限制浪涌电流
- 通过I²C串口读取温度、控制电源输出使能、调整POS稳压值以及上电/断电顺序和故障监测
产品详情

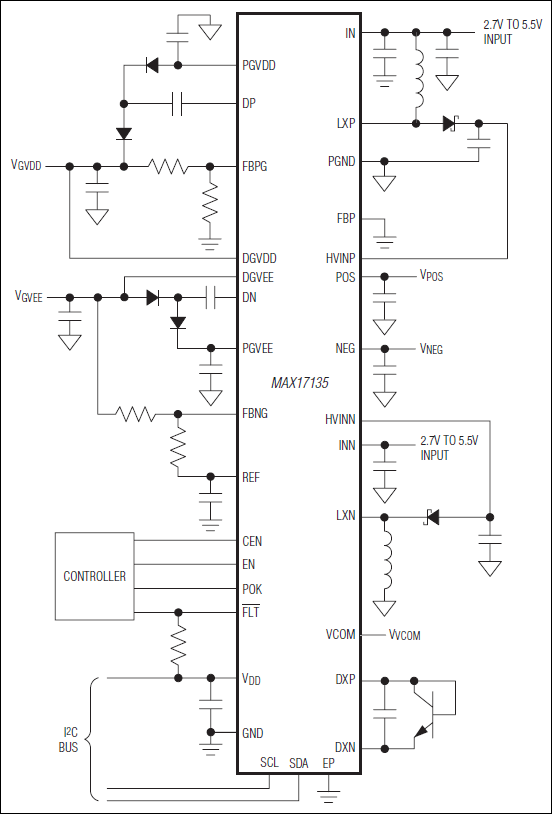

MAX17135为完备的电子书显示屏电源管理IC，内置源极和栅极驱动电源、高速VCOM放大器和温度传感器。
源极驱动器电源由boost转换器和buck-boost反相转换器组成，分别产生+15V (最高+17V)和-15V (最低-17V)电源。两路源极驱动器电源均可提供高达200mA的电流，正压源极驱动器电源(VPOS)可以通过I²C接口或外部分压电阻设定；负压源极驱动器电源(VNEG)始终稳压在-VPOS ±50mV以内。
栅极驱动器电源由稳压电荷泵构成，产生+22V (最高+40V)和-20V (最低-40V)电源，每路电源可提供高达20mA的电流。
IC带有一个VCOM放大器，其输出电压由内部8位数/模转换器(DAC)控制。通过I²C接口编程DAC并以DAC步长作为最小电压步长。
IC包括内部温度传感器，可以读取IC内部的温度，并配合外部温度检测二极管读取外部面板的温度。通过I²C接口读取温度数据。
器件采用节省空间的32引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 电子书
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX17135 Reliability Data1/12/2023
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX17135ETJ+ | 材料声明 | 质量和可靠性 | 32-LFCSP-5X5X0.75 | |
| MAX17135ETJ+T | 材料声明 | 质量和可靠性 | 32-LFCSP-5X5X0.75 | |
| Wafer Fabrication Data | MAX17135 Reliability Data |
