MAX17075

集成了电荷泵、开关控制和大电流运算放大器的boost调节器

更多 showmore-icon

用于LCD显示器的集成电源方案,有效降低成本、缩短设计时间

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 2.5V至5.5V输入工作电压范围
  • 电流模式升压调节器
    • 快速瞬态响应
    • 内置20V、3A、0.16Ω n沟道功率MOSFET
    • 逐周期限流
    • 87%效率(5V输入至13V输出)
    • 1.2MHz开关频率
    • ±1%输出稳压精度
  • 大电流、18V VCOM缓冲器
    • ±500mA输出短路电流
    • 45V/µs摆率
    • 20MHz -3dB带宽
    • 满摆幅输出
  • 稳压型电荷泵用于TFT栅极开启电源
  • 稳压型电荷泵用于TFT栅极关断电源
  • 逻辑控制高压开关,带可调延时
  • 所有输出具有软启动和延时故障锁存
  • 过载和过热保护
更多细节
show more Icon

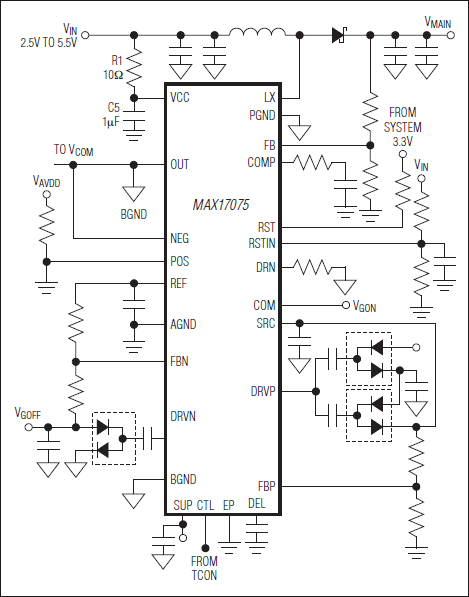

MAX17075包含一路高压升压型调节器、一个大电流运算放大器、两路稳压型电荷泵以及一路用作栅极驱动电源的MLG模块。

升压型DC-DC转换器为1.2MHz电流模式升压调节器,内置功率MOSFET。该器件为脉冲负载提供快速瞬态响应,同时保证效率高于85%。内置160mΩ (典型值)功率MOSFET允许在2.5V至5.5V输入范围内获得18V升压输出。内置7位数字软启动功能有效限制启动时的浪涌电流。

栅极导通和栅极关断电荷泵提供经过稳压TFT栅极通、断供电电源。这两路输出电压均可通过外部电阻分压器调节。

用来驱动LCD背板(VCOM)的运算放大器具有较大的输出短路电流(±500mA)、高摆率(45V/µs)、宽带(20MHz)以及满摆幅输出。

MAX17075采用24引脚薄型QFN封装,0.5mm线宽。封装为正方形(4mm x 4mm),最大厚度0.8mm,适合超薄型LCD设计。该器件工作在-40°C至+105°C温度范围。

应用

  • LCD监视器面板表
  • LCD TV
  • 笔记本电脑显示器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17075ETG+
  • HTML
  • HTML
MAX17075ETG+T
  • HTML
  • HTML
MAX17075GTG/V+
  • HTML
  • HTML
MAX17075GTG/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX17075ETG+

量产

MAX17075ETG+T

量产

6月 18, 2021

- 2161

ASSEMBLY

MAX17075GTG/V+

量产

MAX17075GTG/V+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX17075ETG+

量产

MAX17075ETG+T

量产

6月 18, 2021

- 2161

arrow down

ASSEMBLY

MAX17075GTG/V+

量产

MAX17075GTG/V+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX17075EVKIT

MAX17075评估板

zoom

MAX17075EVKIT

MAX17075评估板

MAX17075评估板

特性和优点

  • +2.5V至+5.5V输入电压范围
  • 输出电压(+4.5V至+5.5V输入电压)
    • +13V、500mA输出(升压开关调节器)
    • +30V、30mA输出(正电荷泵)
    • -7V、60mA输出(负电荷泵)
    • 大电流运放(±500mA峰值电流)
  • 1.2MHz开关频率
  • 可通过电阻调节所有输出电压
  • 逻辑控制的高压开关,延时由电容控制
  • 小尺寸表贴元件
  • 无铅(Pb)并符合RoHS标准
  • 完全安装并经过测试

产品详情

MAX17075评估板(EV kit)是完全安装并经过测试的表贴印刷电路板,为LCD监视器和LCD TV中的有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)面板提供所需的电压和功能。评估板包含升压开关调节器、用作TFT栅极开启电源的2阶正电荷泵、用作TFT栅极关闭电源的单阶负电荷泵以及大电流运算放大器。此外还包含逻辑控制高压开关阵列,其延时由电容控制,用于栅极驱动正电源。高压开关输出端接有容性假负载,便于测试不连接面板的情况。

MAX17075评估板采用+2.5V至+5.5V直流电源供电。+5V (±10%)标称输入电压下,升压开关调节器可提供+13V输出电压和500mA电流;正电荷泵可提供+30V输出电压和30mA电流;负电荷泵可提供-7V输出电压和60mA电流;大电流运放输出+6.5V电压,具有500mA的源出或吸入峰值电流。高压开关阵列由外部逻辑控制。

MAX17075工作于1.2MHz开关频率,允许使用小型表贴元件。MAX17075的薄型QFN封装(最高0.8mm)和小尺寸外部元件使电路的高度低于3mm。
