MAX16961: 3A、2.2MHz、同步降压型DC-DC转换器 Data Sheet (Rev. 1)7/15/2013PDF1M
概览
优势和特点
- 小尺寸外部元件
- 2.2MHz工作频率
- 理想用于负载点电源
- 最大3A负载电流
- 可调输出电压：0.8V至3.6V
- 2.7V至5.5V工作电压
- 轻载时保持高效
- 跳脉冲模式下静态电流为26µA
- 低电磁辐射
- 可编程SYNC I/O引脚
- 工作频率高于调幅收音机波段
- 采用扩频调制
- 低功耗模式
- 1µA关断电流
- 电源就绪开漏输出
- 启动时限制浪涌电流
- 软启动
- 过热和短路保护
- 16引脚TSSOP-EP和16引脚TQFN-EP封装(4mm x 4mm)封装
- -40°C至125°C工作温度范围

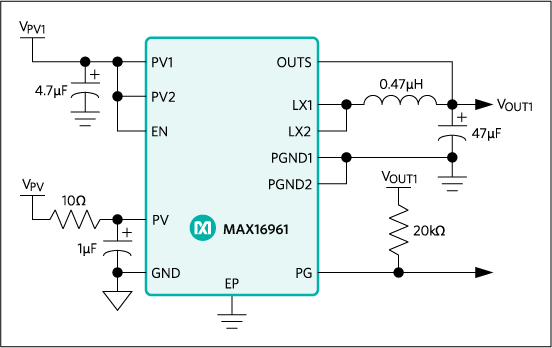

产品详情
MAX16961是一款高效同步降压型转换器，工作在2.7V至5.5V输入电压范围，提供0.8V至3.6V输出电压，负载驱动电流可达3A。较宽的输入/输出电压范围以及高输出电流驱动，使得该器件理想用于板级负载点和后续稳压应用。器件在整个负载、电源和温度范围内，输出误差保持在-3.7%/+2.6%以内。
器件工作在2.2MHz固定频率PWM模式，提供更好的抗噪性和负载瞬态响应；跳脉冲模式(skip)可提高轻载状态的工作效率。2.2MHz工作频率允许使用全陶瓷电容设计和小尺寸外部元件。可选择扩频调制功能将电磁辐射降至最低。
相对于分立方案，内置低RDSON开关有助于将重载下的效率损耗降至最小，并大大简化电路板布局。
器件可以提供工厂预设输出电压，以及可调节输出电压(请联系工厂来获知输出电压的可选值)。工厂预设输出电压器件为用户提供-3.7%/+2.6%的输出电压精度，无需使用外部电阻；可调输出电压产品提供更大灵活性，可利用外部电阻分压器将输出电压设置在0.8V至3.6V范围的任何值。
其它特性包括8ms软启动、16ms电源就绪输出固定延时、过流和过热保护等。
MAX16961采用增强散热的16引脚TSSOP-EP封装和16引脚TQFN-EP封装(4mm x 4mm)，工作在-40°C至+125°C汽车级温度范围。
应用
- 汽车信息终端
- 工业/军用产品
- 负载点应用
