MAX16930

2MHz、36V、双通道降压转换器,带有预升压,20µA静态电流

更多 showmore-icon

业内性能最高的双通道降压控制器,预升压功能支持汽车冷启动设计,有效节省空间

Info: : 量产 tooltip
Info: : 量产 tooltip

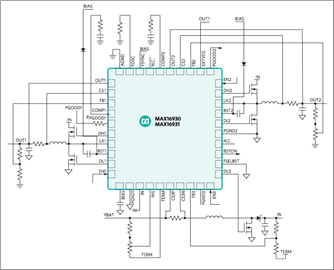

产品详情
特性
  • 两路2MHz降压控制器
  • 50ns最小导通时间,允许汽车电池输出3.3V,2.2MHz
  • 180°错相工作
  • 预升压,可工作在最低2V电压
  • 20µA工作电流
  • 宽输入电压范围:3.5V至36V (无预升压)
  • 通过电阻设定频率:200kHz至2.2MHz
  • ±1%输出电压精度:固定5.0V/3.3V或1V至10V可调
  • 电流模式控制器,带有强制连续工作模式和跳脉冲模式
  • 频率同步输入
  • 电源过压和欠压锁定
  • 过温和短路保护
  • 增强散热的40引脚TQFN-EP和侧面防潮QFND-EP封装
  • -40°C至+125°C工作温度范围
更多细节
show more Icon

MAX16930/MAX16931提供两个高压、同步降压控制器和一个预升压控制器。器件工作在2V至42V输入电压,带有预升压模式,以95%占空比支持低压差工作条件。器件设计工作在宽输入电压范围、中等至大功率应用,例如汽车冷启动或引擎启停条件。

MAX16930/MAX16931降压型控制器以180°错相工作,频率高达2.2MHz,允许使用小尺寸外部元件,降低输出纹波,并确保无AM波段干扰。开关频率可通过电阻调节。FSYNC输入编程支持三种频率模式以优化性能:强制固定频率工作模式、超低静态电流(20µA)的跳脉冲模式和外时钟同步模式。器件也提供扩频选项,将EMI干扰降至最小。

MAX16930/MAX16931带有异步升压控制器,预升压电路在低输入电压条件下打开,为降压控制器通道供电,输入电压低至2V。

器件也具有电源就绪监测器以及过压和欠压锁定。保护功能包括逐周期限流和热关断保护。

器件采用40引脚TQFN-EP和侧面防潮QFND-EP封装,工作在-40°C至+125°C汽车级温度范围。

应用

  • DC动力系统分配
  • 导航及无线电头单元
  • 汽车电源POL应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX16930ATLR/V+
  • HTML
  • HTML
MAX16930ATLR/V+T
  • HTML
  • HTML
MAX16930ATLS/V+
  • HTML
  • HTML
MAX16930ATLS/V+T
  • HTML
  • HTML
MAX16930ATLV/V+
  • HTML
  • HTML
MAX16930ATLV/V+T
  • HTML
  • HTML
MAX16930ATLW/V+
  • HTML
  • HTML
MAX16930ATLW/V+T
  • HTML
  • HTML
MAX16930BAGLS/VY+
  • HTML
  • HTML
MAX16930BAGLS/VY+T
  • HTML
  • HTML
MAX16930BATLS/V+
  • HTML
  • HTML
MAX16930BATLS/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 18, 2021

- 2161

ASSEMBLY

MAX16930ATLR/V+

量产

MAX16930ATLR/V+T

量产

MAX16930ATLS/V+

最后购买期限

MAX16930ATLS/V+T

最后购买期限

MAX16930ATLV/V+T

量产

MAX16930ATLW/V+

量产

MAX16930ATLW/V+T

量产

MAX16930BATLS/V+

量产

MAX16930BATLS/V+T

量产

9月 22, 2017

- 1681A

WAFER FAB

MAX16930ATLR/V+

量产

MAX16930ATLR/V+T

量产

MAX16930ATLS/V+

最后购买期限

MAX16930ATLS/V+T

最后购买期限

MAX16930ATLV/V+T

量产

MAX16930ATLW/V+

量产

MAX16930ATLW/V+T

量产

MAX16930BAGLS/VY+

量产

MAX16930BAGLS/VY+T

量产

MAX16930BATLS/V+

量产

MAX16930BATLS/V+T

量产

2月 26, 2016

- 1549_CANCELLATION

DESIGN

MAX16930ATLR/V+T

量产

MAX16930ATLS/V+

最后购买期限

MAX16930ATLS/V+T

最后购买期限

MAX16930ATLV/V+T

量产

MAX16930ATLW/V+

量产

MAX16930ATLW/V+T

量产

2月 17, 2020

- 1707U2

ASSEMBLY

MAX16930BAGLS/VY+

量产

MAX16930BAGLS/VY+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 18, 2021

- 2161

arrow down

ASSEMBLY

MAX16930ATLR/V+

量产

MAX16930ATLR/V+T

量产

MAX16930ATLS/V+

最后购买期限

MAX16930ATLS/V+T

最后购买期限

MAX16930ATLV/V+T

量产

MAX16930ATLW/V+

量产

MAX16930ATLW/V+T

量产

MAX16930BATLS/V+

量产

MAX16930BATLS/V+T

量产

9月 22, 2017

- 1681A

arrow down

WAFER FAB

MAX16930ATLR/V+

量产

MAX16930ATLR/V+T

量产

MAX16930ATLS/V+

最后购买期限

MAX16930ATLS/V+T

最后购买期限

MAX16930ATLV/V+T

量产

MAX16930ATLW/V+

量产

MAX16930ATLW/V+T

量产

MAX16930BAGLS/VY+

量产

MAX16930BAGLS/VY+T

量产

MAX16930BATLS/V+

量产

MAX16930BATLS/V+T

量产

2月 26, 2016

- 1549_CANCELLATION

arrow down

DESIGN

MAX16930ATLR/V+T

量产

MAX16930ATLS/V+

最后购买期限

MAX16930ATLS/V+T

最后购买期限

MAX16930ATLV/V+T

量产

MAX16930ATLW/V+

量产

MAX16930ATLW/V+T

量产

2月 17, 2020

- 1707U2

arrow down

ASSEMBLY

MAX16930BAGLS/VY+

量产

MAX16930BAGLS/VY+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX16930EVKIT

评估MAX16930和MAX16931

zoom

MAX16930EVKIT

评估MAX16930和MAX16931

评估MAX16930和MAX16931

特性和优点

  • 双路、同步降压控制器,采用180°错相工作,降低开关噪声
  • 预升压控制器保证在低输入电压下正常工作
  • 3.5V至36V宽输入电源范围
  • 降压输出电压:5V和3.3V固定电压或1V至10V可调整
  • 电流模式控制器,具有强制PWM和跳脉冲模式
  • 电阻可编程频率范围:1MHz至2.2MHz
  • 频率同步输入
  • 独立使能输入
  • 电压监控PGOOD_输出
  • 完全组装并经过测试

产品详情

MAX16930评估板(EV kit)是完全组装并经过测试的应用电路板,用于评估带有预升压、高压、双路同步降压控制器MAX16930。该评估板设置为从3.5V至36V (无预升压)输入电压产生5V和3.3V。预升压电路在输入电压低于10V时维持10V电源电压。每路降压电源可为负载提供5A电流。提供的多个跳线有助于评估MAX16930 IC的特性。

应用

  • DC动力系统分配
  • 导航及无线电头单元
  • 汽车电源POL应用
