概览
优势和特点
- 5.5V至28V宽工作电压范围
- 能够承受高达45V输入瞬态电压
- 三路高效、高压降压转换器
- DC-DC1：150mA (最大值)，始终保持工作，超低静态电流(25µA)
- 3.3V固定或1.22V至5.5V可调
- DC-DC2：600mA (最大值)、5.0V固定或1.22V至5.5V可调输出电压
- DC-DC3：1.5A (最大值)、3.3V固定或1.22V至8.0V可调
- 1路高压5V线性调节器(150mA)
- pMOS驱动器输出，具有过压关断
- 400kHz (MAX16920A)或2.2MHz (MAX16920B)开关频率
- 频率同步输入
- 电源就绪开漏输出，用于DC-DC2、DC-DC3、LDOA；上电复位用于控制DC-DC1
- DC-DC2、DC-DC3和LDO使能输入
- 内部软启动
- ±2%欠压比较器
- 过热关断
- -40°C至+125°C工作温度范围
- 紧凑的32引脚、TQFN封装(7mm x 7mm)
产品详情

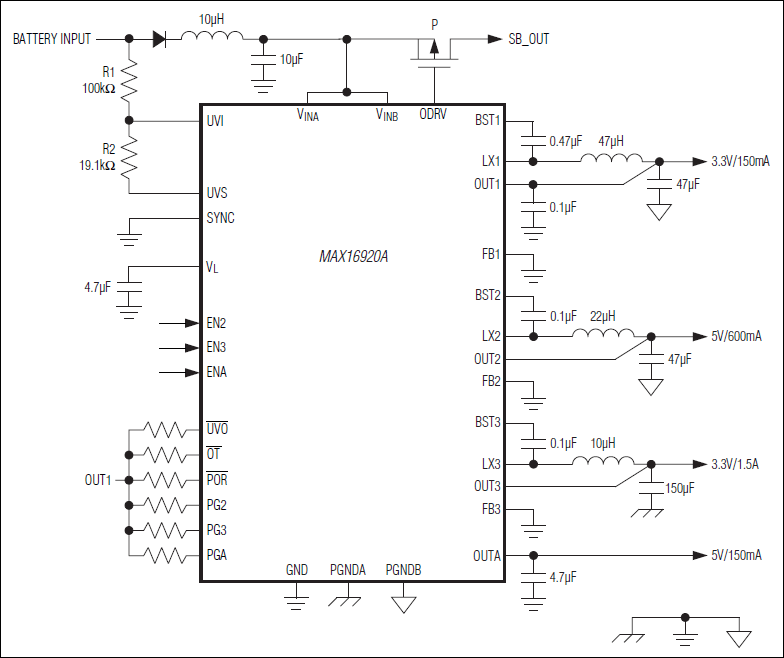

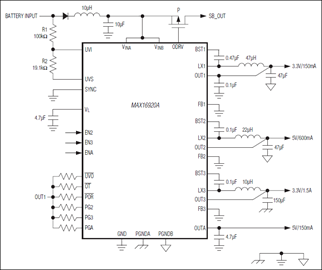

MAX16920电源管理IC集成了三路高压降压型DC-DC转换器、一路高压线性稳压器和一路过压保护。三路降压转换器可分别提供高达150mA、600mA和1.5A电流，线性稳压器能够提供高达150mA电流。MAX16920设计工作于5.5V至28V输入电压，能够承受高达45V的瞬态电压，非常适合汽车应用。
MAX16920优化于高效率、低待机电流。MAX16920A工作在400kHz开关频率，MAX16920B工作在2.2MHz开关频率。DC-DC转换器还能够通过SYNC输入与外部参考时钟同步工作，以降低EMI。
MAX16920包括电源就绪输出(PG_)，用于指示DC-DC2、DC-DC3、LDOA的稳压状况，上电复位(/POR)用于DC-DC1。除DC-DC1外，所有稳压器均具有使能控制输入(EN_)。MAX16920上电时，DC-DC1始终保持工作。
MAX16920工作于-40°C至+125°C温度范围，采用紧凑的增强散热型、32引脚、TQFN封装(7mm x 7mm)。
应用
- 汽车导航系统
- 车载无线装置
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
