MAX16904

2.1MHz、高压、600mA迷你型buck转换器

更多 showmore-icon

600mA汽车应用buck转换器，集成高边和低边FET，仅消耗25µA静态电流

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • +3.5V至+28V较宽的输入电压范围
  • 可承受+42V输入电压瞬变
  • 600mA最小输出电流，带过流保护
  • 固定输出电压(+3.3V和+5V)
  • 2.1MHz开关频率，三种工作模式
    • 25µA超低静态电流的跳脉冲模式
    • 强制固定频率模式
    • 外部时钟同步模式
  • 可选择扩频调制模式
  • 电源就绪输出
  • 使能引脚可接受+3.3V至+42V逻辑电平
  • 热关断保护
  • -40°C至+125°C汽车级温度范围
  • 10引脚TDFN-EP或16引脚TSSOP-EP封装
  • 通过AEC-Q100认证
更多细节
show more Icon

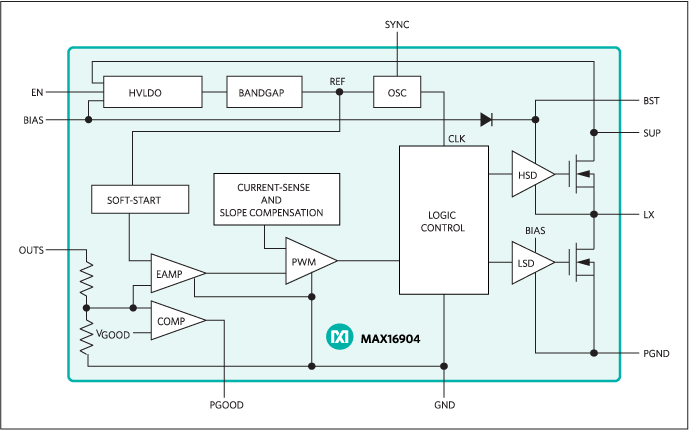

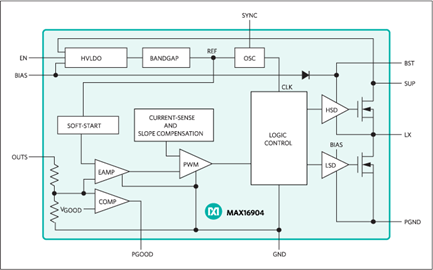

MAX16904为小尺寸、同步整流buck转换器，集成高边和低边开关。器件可接受+3.5V至+28V输入电压范围，提供600mA输出电流，空载情况下静态电流只有25µA。PGOOD信号用于指示输出电压状况，MAX16904能够支持97%的占空比操作，可理想用于汽车和工业领域。

MAX16904工作在2.1MHz开关频率，允许使用小尺寸外部元件，并具有足够低的输出纹波。器件确保没有AM波段信号干扰。为了优化系统性能，可编程SYNC输入能够设置三种频率模式：强制固定频率、跳脉冲模式(25µA超低静态电流)和外部时钟同步。可定制MAX16904提供扩频调制功能，以降低频率调制产生的EMI辐射。

MAX16904提供增强散热的3mm x 3mm、10引脚TDFN封装或16引脚TSSOP封装，工作在-40°C至+125°C汽车级温度范围。

应用

  • 汽车
  • 高压输入DC-DC转换器
  • 工业
  • 军品
