MAX1677

量产

紧凑的、高效率、双输出、升压型和LCD偏置DC-DC转换器

逻辑电路与LCD电源方案，仅消耗35µA的电源电流，外部元件数最少

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 无需外部FET
  • 主输出
    • 高达350mA（逻辑电源）
    • 固定3.3V或可调（2.5V至5.5V）
    • 提供同步整流以实现高效率（高达95%）
    • 300kHz（可同步范围：200kHz至400kHz）
    • 固定频率PWM操作
  • 副边输出
    • 高达+28V或-28V（LCD偏置电源）
    • 可编程限流
  • 输入电压范围：0.7V至5.5V
  • 静态电流：20µA
  • 关断电流：1µA
  • 低电池电量比较器
  • 小型16引脚QSOP封装

MAX1677是一款紧凑、高效、双输出升压转换器，适用于需要两个稳压电源的便携式设备，通常用于逻辑电路和液晶显示器(LCD)。MAX1677可在低至0.7V的输入电压下工作，因此可接受1-3节碱性、镍镉或镍氢电池以及1节锂离子电池。该器件不需要外部FET，并且可以在仅消耗20µA的情况下保持稳压，因此非常适合用于以低电流“睡眠”状态运行的手持笔输入和PDA设备。

MAX1677的主稳压器在3.3V工厂预设输出或2.5V至5.5V可调输出下提供高达350mA的电流。片上同步整流技术提供高达95%的效率。300kHz（或外部提供时钟的）脉冲宽度调制(PWM)操作特别适合需要低噪声的应用，例如具有无线功能的应用。原边转换器还具有引脚可选的脉冲频率调制(PFM)操作，电流消耗仅为20µA。1µA关断状态也进一步减少了电池消耗。

MAX1677的副边升压转换器提供高达+28V或-28V的电压，用于LCD偏置电源、变容二极管调谐或其他高电压、低电流功能。MAX1677的其他特性包括为两个稳压器供精密基准电压源、逻辑控制输入，以及用于低电池电量检测或复位功能的非专用比较器。MAX1677采用Maxim的紧凑型16引脚QSOP封装，占用的空间不超过标准SO-8封装。



应用

  • 手持式终端
  • PDA
  • 便携式仪表
  • 便携电话
MAX1677
紧凑的、高效率、双输出、升压型和LCD偏置DC-DC转换器

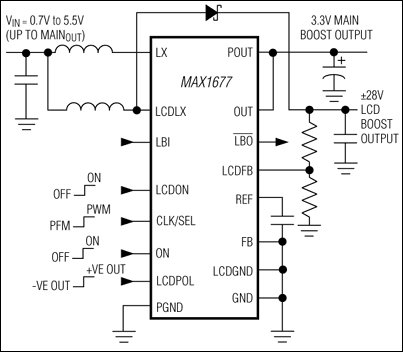

MAX1677：典型工作电路
