  6. MAX1672


概览

优势和特点

  • 升压/降压转换
  • 输入范围:1.8V至11V
  • 3.3V/5V或可调输出电压范围
  • 输出电流:
    • 5V时为300mA (VIN > 2.5V)
    • 5V时为150mA (VIN > 1.8V)
  • 电感相比SEPIC和反激式配置更小
  • 关断模式下负载与输入断开
  • 电池电源电流:
    • 85µA(空载)
    • 0.1µA(关断)
  • 反PGI/PGO低电池电量比较器
  • 16引脚QSOP封装(与8引脚SO封装尺寸相同)
  • 无需外部FET
  • 热保护和短路保护

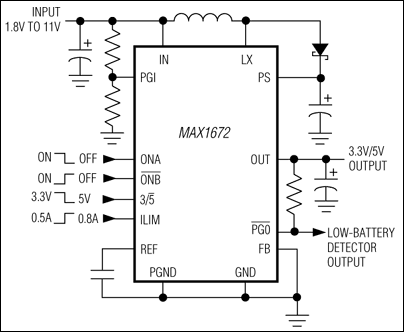

产品详情

MAX1672集成带线性稳压器的升压型DC-DC转换器,提供升压/降压转换。该器件以高于和低于输出电压的可变输入提供恒定输出电压。其输入范围为1.8V至11V,预设输出范围为3.3V或5V。还可以使用两个电阻将输出设置为1.25V至5.5V。典型效率为85%。

MAX1672采用升压/线性稳压器配置,与竞争的SEPIC和反激式配置相比,可使用单个体积更小的电感。开关电流也可选,支持在低电流应用中使用更小的电感器。线性稳压器还充当滤波器来降低输出纹波电压。

MAX1672的静态电源电流低至85µA,在逻辑控制的关断模式下会进一步降至0.1µA。关断模式下输出电压与输入断开。MAX1672还有一个反PGI/PGO低电池电量检测器。

MAX1672采用16引脚QSOP封装(与标准8引脚SO封装尺寸相同)。对于提供更大输出电流的更大器件,请参考MAX710/MAX711。预装配的MAX1672评估套件有助于加速设计。



应用

  • 2节至4节AA碱性电池供电的手持设备
  • 3.3V及其它低电压系统
  • 电池供电设备
  • 数码相机
  • 带有交流适配器输入的单节锂电池供电便携设备
