MAX1637

最后购买期限

微型、低电压、高精度降压型控制器

低电压、高精度降压控制器，用于便携式CPU供电

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • DC精度：±2%
  • 直流负载调整率：0.1%（典型值）
  • 开关频率可调至350kHz
  • Idle Mode™ 跳脉冲工作模式
  • 可调输出电压：1.10V至5.5V
  • IC电源电压最小为3.15V（VCC引脚处）
  • 内部数字软启动
  • 基准电压输出：1.1V ±2%
  • 总关断电流：1µA
  • 输出过压短路保护
  • 输出欠压关断（折返）
  • 小型16引脚QSOP封装

MAX1637同步、降压、开关模式电源控制器在电池供电系统中产生CPU电源电压。MAX1637是MAX1636的精简版，采用更小的16引脚QSOP封装。在电池电压超过5.5V的应用中，MAX1637可通过独立于电池的外部偏置电源（通常为+5V系统电源）供电。MAX1637具有出色的直流和交流输出电压精度。该器件可在低输入电压(3.15V)下工作，并提供出色的负载瞬态响应，以满足下一代动态时钟CPU的需要。

使用同步整流时，MAX1637可实现高达95%的效率。在1000:1负载电流范围内的效率超过80%，从而延长了系统挂起或待机模式下的电池使用时间。出色的动态响应可在五个300kHz时钟周期内纠正由最新的动态时钟CPU引起的输出负载瞬变。强大的1A板载栅极驱动器可实现快速的外部N沟道MOSFET开关。

MAX1637具有逻辑控制且可同步的固定频率、脉宽调制(PWM)工作模式。这减少了敏感型移动通信和笔输入应用中的噪声和射频干扰。将反SKIP引脚置位可启用固定频率模式，以在所有负载条件下实现超低噪声。对于带有+5V VL线性稳压器和低压差功能的独立器件，请参考MAX1636数据手册。



应用

  • 手持终端、PDA
  • 笔记本电脑
  • 亚笔记本电脑

MAX1637
微型、低电压、高精度降压型控制器

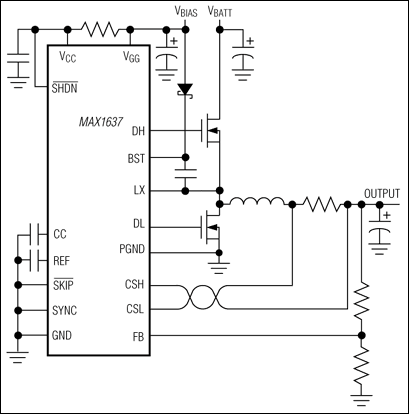

MAX1637：典型工作电路
