概览

优势和特点

  • 效率高达96%
  • +4.2V至+30V输入电压范围
  • 2.5V至5.5V双可调电压输出
  • 可选的3.3V和5V固定电压或可调整输出(Dual Mode™)
  • 12V线性稳压器
  • 可调整次级反馈(MAX1631A/MAX1634A)
  • 5V/50mA线性稳压器输出
  • 精密的2.5V基准输出
  • 可编程上电顺序
  • 电源就绪(/RESET)输出
  • 输出过压保护(MAX1630A/MAX1631A/MAX1632A)
  • 输出欠压关断(MAX1630A/MAX1631A/MAX1632A)
  • 200kHz/300kHz低噪声、固定频率工作模式
  • 低压差,99%占空比工作模式
  • 2.5mW典型静态功耗(+12V输入,两个SMPS都开启)
  • 4µA典型关断电流
  • 28引脚SSOP封装

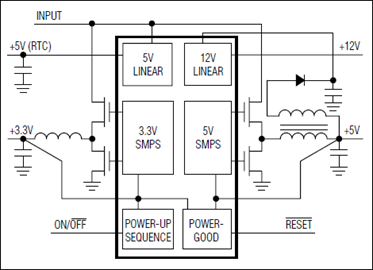

产品详情

MAX1630A–MAX1635A是buck拓扑结构、降压型、开关模式电源控制器,可以在电池供电系统中产生逻辑电源电压。这些高性能、双路/三路输出器件具有片上顺序上电控制、带有延时的电源就绪信号、数字软启动、次级线圈控制、低压差稳压电路、内部频率补偿网络以及自举等功能。

通过同步整流和Maxim专利的Idle Mode™控制方案,可以实现高达96%的效率。在1000:1的负载电流范围内效率都高于80%,这可在系统挂起或待机模式下延长电池寿命。优异的动态响应能够在5个300kHz时钟周期内修正由最新动态时钟CPU引起的输出负载瞬变。片上强大的1A栅级驱动器确保了外部n沟道MOSFET的快速开关。

这些器件都有逻辑控制的可同步、固定频率脉宽调制(PWM)工作模式。这可在敏感的移动通信和笔输入应用中大大降低噪声和RF干扰。设置/SKIP引脚使能固定频率模式,从而在所有的负载条件下实现最低噪声。

MAX1630A–MAX1635A包含两个PWM稳压器,可在2.5V至5.5V之间调整并且具有5.0V和3.3V固定电压模式。所有这些器件都包括次级反馈稳压,MAX1630A/MAX1632A/MAX1633A/MAX1635A都包含12V/120mA线性稳压器。MAX1631A/MAX1634A包含一个次级反馈输入(SECFB)和一个用于选择哪个PWM (3.3V或5V)接收次级反馈信号的控制引脚(STEER)。SECFB提供了使用外部电阻分压器调整次级绕组稳压点的方法,能产生除12V固定电压之外的其它辅助电压。

MAX1630A/MAX1631A/MAX1632A具有内部输出过压和欠压保护功能。相对于MAX1630系列,MAX1630A系列增强了RF抑制性能。

应用

  • 台式CPU本地DC-DC转换器
  • 笔记本电脑和亚笔记本电脑
  • PDA与移动通信
