MAX16141A
量产3.5V至36V理想二极管控制器，带有电压和电流断路器
防止汽车电源受反向电流条件损害，以及下游负载受高电压/电流瞬态损害
- 产品模型
- 4
产品详情
- 较宽电压范围
- 3.5V至36V工作电压范围
- -36V至+60V保护电压范围
- 省去分立式二极管功耗
- 低功耗关断模式降低电池漏流
- 5μA (典型值)关断电流
- 内部开关在关断模式下隔离UVLO和OVLO电路
- 将故障电源与负载隔离
- 打开时双向电流阻塞
- 打开时双向电压阻塞
- 电流保护
- 工厂可调节过流触发门限
- 工厂可调节反向电流触发门限
- 电阻可调节过压和过流触发门限
- 符合汽车级应用
- 工作电压低至+3.5V，支持冷启动
- -40°C至+125°C工作温度范围
- N沟道MOSFET栅极驱动器，VIN + 8V
- 故障输出
- UVLO、OVLO、过流、反向电流和热关断
MAX16141为理想二极管控制器，提供系统保护，防止各种系统故障，例如反向电流、过电流、输入过压/欠压以及过热条件。3.5V至36V较宽工作电压范围与5μA (典型值)关断电流相结合，使得MAX16141成为汽车应用的理想选择。集成电荷泵将外部反向配置nFET的栅极驱动到比源连接高9V，最大程度降低源和负载之间的功率损耗。
快速动作比较器允许MAX16141在输入下降到低于输出之后1μs (最大值)时间内阻塞反向电流。RS和OUT之间的外部检流电阻提供过载监测能力。OVSET和UVSET两个输入引脚使用简单的电阻分压器提供保护设置点，防止输入过压和欠压事件。
启动期间，MAX16141监测外部nFET上的电压降(VIN - VOUT)，确保 VOUT高于0.9 x VIN。完成启动事件后，MAX16141即可防止系统故障。常规工作期间，有些系统会发生掉电或电源短时间中断。为确保系统在此类中断之后恢复，MAX16141包括辅助电源输入(VCC)，保证关键电路处于有效状态。当主输入电源恢复时，MAX16141在快速模式(70μs，典型值)使能栅极，为输出电容充电。
附加特性包括低功耗模式(允许MAX16141为负载源出受限功率)、内部开关(帮助在关断模式下节省功耗)、故障输出(故障条件期间触发)。
MAX16141采用4mm x 4mm x 0.75mm、16引脚TQFN封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 汽车电源系统
- 网络/电信电源系统
- PoE系统
- RAID系统
- 服务器
参考资料
视频 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16141AAAA/VY+ | 16-LFCSP_SS-4X4X0.75 | ||
| MAX16141AAAA/VY+T | 16-LFCSP_SS-4X4X0.75 | ||
| MAX16141AAAF/VY+ | 16-LFCSP_SS-4X4X0.75 | ||
| MAX16141AAAF/VY+T | 16-LFCSP_SS-4X4X0.75 |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 浪涌抑制器、过压和过流保护 1 | ||
| MAX16126 | 量产 | Load-Dump/Reverse-Voltage Protection Circuits |
工具及仿真模型
SPICE 模型 1
评估套件

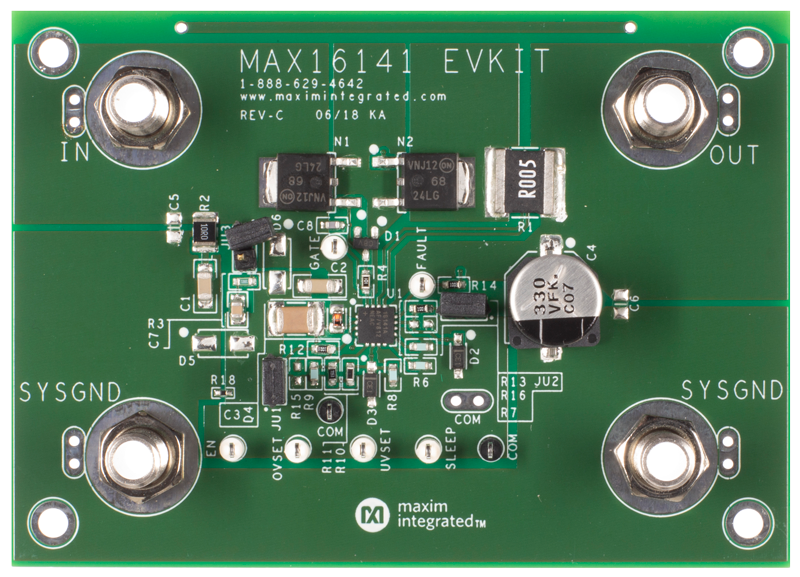

MAX16141A评估套件
