MAX16141

3.5V至36V理想二极管控制器,带有电压和电流断路器

更多 showmore-icon

防止汽车电源受反向电流条件损害,以及下游负载受高电压/电流瞬态损害

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 较宽电压范围
    • 3.5V至36V工作电压范围
    • -36V至+60V保护电压范围
  • 省去分立式二极管功耗
  • 低功耗关断模式降低电池漏流
    • 5μA (典型值)关断电流
    • 内部开关在关断模式下隔离UVLO和OVLO电路
  • 将故障电源与负载隔离
    • 打开时双向电流阻塞
    • 打开时双向电压阻塞
  • 电流保护
    • 工厂可调节过流触发门限
    • 工厂可调节反向电流触发门限
  • 电阻可调节过压和过流触发门限
  • 符合汽车级应用
    • 工作电压低至+3.5V,支持冷启动
    • -40°C至+125°C工作温度范围
  • N沟道MOSFET栅极驱动器,VIN + 8V
  • 故障输出
    • UVLO、OVLO、过流、反向电流和热关断
更多细节
show more Icon

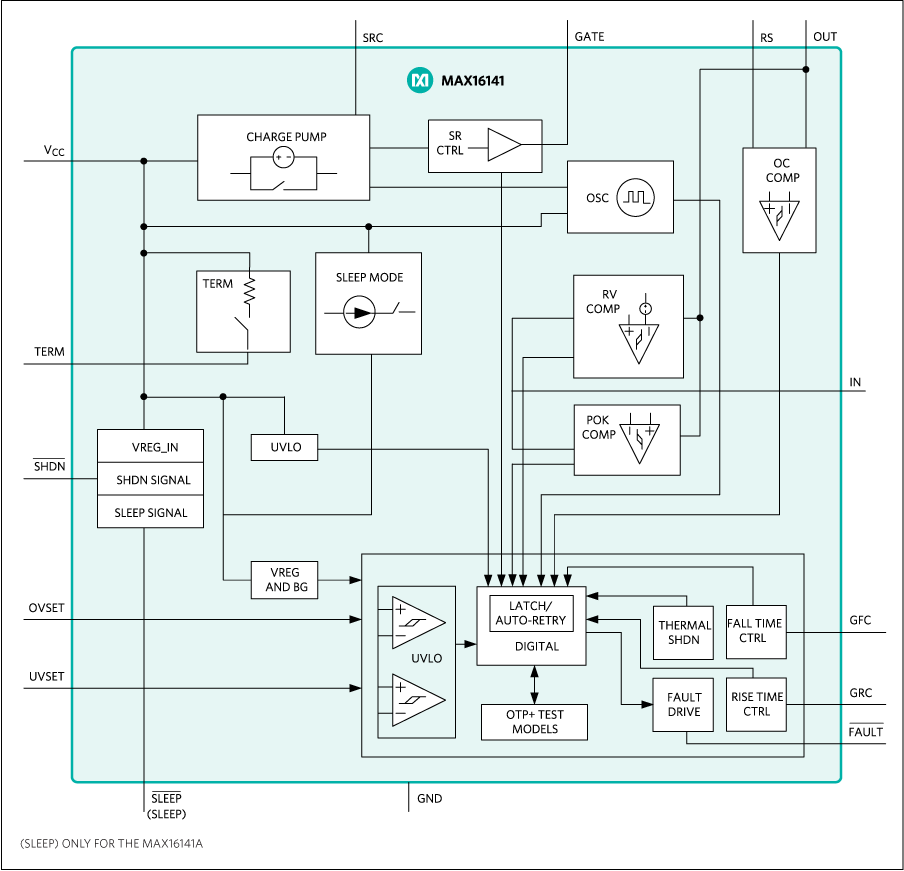

MAX16141为理想二极管控制器,提供系统保护,防止各种系统故障,例如反向电流、过电流、输入过压/欠压以及过热条件。3.5V至36V较宽工作电压范围与5μA (典型值)关断电流相结合,使得MAX16141成为汽车应用的理想选择。集成电荷泵将外部反向配置nFET的栅极驱动到比源连接高9V,最大程度降低源和负载之间的功率损耗。

快速动作比较器允许MAX16141在输入下降到低于输出之后1μs (最大值)时间内阻塞反向电流。RS和OUT之间的外部检流电阻提供过载监测能力。OVSET和UVSET两个输入引脚使用简单的电阻分压器提供保护设置点,防止输入过压和欠压事件。

启动期间,MAX16141监测外部nFET上的电压降(VIN - VOUT),确保 VOUT高于0.9 x VIN。完成启动事件后,MAX16141即可防止系统故障。常规工作期间,有些系统会发生掉电或电源短时间中断。为确保系统在此类中断之后恢复,MAX16141包括辅助电源输入(VCC),保证关键电路处于有效状态。当主输入电源恢复时,MAX16141在快速模式(70μs,典型值)使能栅极,为输出电容充电。

附加特性包括低功耗模式(允许MAX16141为负载源出受限功率)、内部开关(帮助在关断模式下节省功耗)、故障输出(故障条件期间触发)。

MAX16141采用4mm x 4mm x 0.75mm、16引脚TQFN封装,工作在-40°C至+125°C汽车级温度范围。

应用

  • 汽车电源系统
  • 网络/电信电源系统
  • PoE系统
  • RAID系统
  • 服务器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX16141AAF+
  • HTML
  • HTML
MAX16141AAF+T
  • HTML
  • HTML
MAX16141AAF/V+
  • HTML
  • HTML
MAX16141AAF/V+T
  • HTML
  • HTML
MAX16141ADF/V+
  • HTML
  • HTML
MAX16141ADF/V+T
  • HTML
  • HTML
MAX16141BAF/V+
  • HTML
  • HTML
MAX16141BAF/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 16, 2019

- 1989

DESIGN,ELECTRICAL DA

MAX16141AAF+

量产

MAX16141AAF/V+

量产

MAX16141AAF/V+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 16, 2019

- 1989

arrow down

DESIGN,ELECTRICAL DA

MAX16141AAF+

量产

MAX16141AAF/V+

量产

MAX16141AAF/V+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

MAX16141EVKIT

MAX16141和MAX16141A评估套件

zoom

MAX16141EVKIT

MAX16141和MAX16141A评估套件

MAX16141和MAX16141A评估套件

特性和优点

  • 8.6V至36.2V欠压/过压阈值
  • 输出短路保护
  • 过压和欠压跳变阈值可通过电阻调节
  • 经过验证的双层2oz铜基PCB布局
  • 展示紧凑的解决方案尺寸
  • 装配完成且经过测试

产品详情

MAX16141评估套件(EV套件)用于评估MAX16141/MAX16141A。MAX16141是一款二极管控制器和保护器件,可保护系统,使其免受反向电流、过流、输入过压/欠压、短路和过温等故障条件的影响。MAX16141评估套件已安装MAX16141AAF/V+ IC。MAX16141评估套件欠压/过压阈值分别设置为8.6V/36.2V。



应用

  • 汽车电源系统
  • 网络/电信电源系统
  • PoE系统
  • RAID系统
  • 服务器

MAX16141AEVKIT

MAX16141A评估套件

zoom

MAX16141AEVKIT

MAX16141A评估套件

MAX16141A评估套件

特性和优点

  • 8.6V欠压阈值和36.2V过压阈值
  • 可选的TVS尺寸便于进行汽车瞬变测试
  • 输出短路保护
  • 经过验证的2层2oz铜基PCB布局
  • 展示紧凑的解决方案尺寸
  • 装配完成且经过测试

产品详情

MAX16141A评估套件(EV套件)是装配完成且经过测试的完整理想二极管控制器电路,用于演示MAX16141A的系统保护能力。该评估套件可用于评估MAX16141A对系统中的反向电流、过流、输入过压/欠压、短路和过温故障的响应。大功率TVS尺寸提供了根据ISO-7637和ISO-16750汽车安全标准评估MAX16141A评估套件性能的选项。欠压和过压阈值分别设置为8.6V/36.2V。该评估套件PCB已安装MAX16141AAAF/VY+。



应用

  • 汽车电源系统
  • 网络/电信电源系统
  • PoE系统
  • RAID系统
  • 服务器
