MAX1605

内置30V开关的LCD偏置电源

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 可调输出电压高达30V
  • 单个锂离子电池提供20V时电流为20mA
  • 效率为88%
  • 开关频率高达500kHz
  • 可选电感电流限制(125mA、250mA或500mA)
  • 工作电源电流:18µA
  • 关断电流:0.1µA
  • 采用两种小型封装
    • 6引脚TDFN
    • 6引脚SOT23封装
更多细节
show more Icon

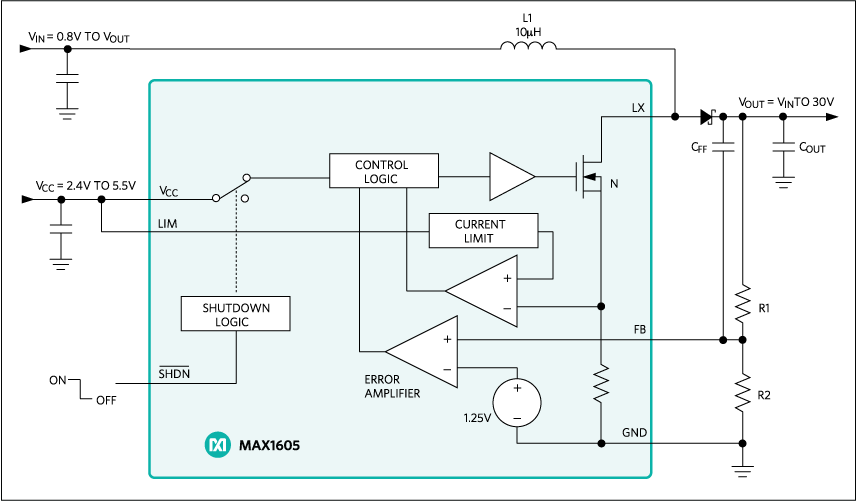

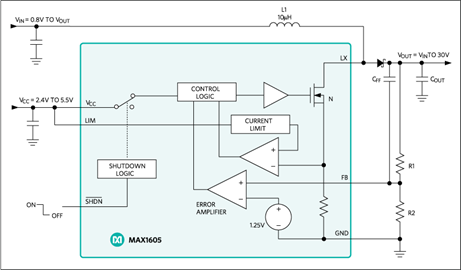

MAX1605升压转换器包含一个0.5A内部开关,采用小型6引脚SOT23封装。该IC的工作电源电压范围为+2.4V至+5.5V,但可以在输出端将低至0.8V的电池电压升压至高达30V。

MAX1605采用专门的控制方案,可在宽负载范围内提供高效率。内部0.5A MOSFET减少了外部元件数量,高开关频率(高达500kHz)支持使用小型表贴元件。电流限制可设置为500mA、250mA或125mA,便于用户在低电流应用中减小输出纹波和元件尺寸。

其他特性包括低静态电源电流和省电的关断模式。MAX1605非常适合用于电流要求低的小型LCD面板,但也可用于其他应用。提供了MAX1605EVKIT评估套件(EV套件)以帮助加快设计。



应用

  • 蜂窝电话/无绳电话
  • 手持终端
  • LCD偏置发生器
  • 数字助理
  • 掌上电脑
  • PDA及其它手持设备
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1605ETT+
  • HTML
  • HTML
MAX1605ETT+T
  • HTML
  • HTML
MAX1605EUT+
  • HTML
  • HTML
MAX1605EUT+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX1605ETT+

量产

MAX1605ETT+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX1605ETT+

量产

MAX1605ETT+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX1605EVKIT

MAX1605评估板

zoom

MAX1605EVKIT

MAX1605评估板

MAX1605评估板

特性和优点

  • 输入电压
    • +0.8V至+18V(根据配置)
    • +2.4V至+5.5V (IC VCC)
  • 输出电压
    • +18V输出,高达30mA(根据配置)
  • 输出电压可通过电阻调节
  • 可调电感限流设置
  • 内部MOSFET开关
  • IC关断电流:1µA(典型值)
  • 开关频率高达500kHz
  • 表面贴装元件
  • 装配完成且经过测试

产品详情

MAX1605评估套件(EV套件)是一款装配完成且经过测试的表贴电路板,包含一个升压开关转换器,可产生正电压以驱动低功耗LCD显示器。该电路配置为+18V输出电压并提供高达30mA的电流。通过选择不同的元件可以实现更高的输出电压。

该IC的工作电源电压范围为+2.4V至+5.5V,但可以在输出端将低至+0.8V的电池电压升压至高达+30V。根据配置,该评估套件可用于评估三种不同的电感限流值。

MAX1605评估套件具有低静态电流,效率高达88%,可有效延长电池使用时间。工作频率高达500kHz,支持使用小型表面贴装元件。
