MAX15569

2相/1相、QuickTune-PWM控制器,提供I²C串口

更多 showmore-icon

ARM核VR解决方案和通用I²C控制器

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 2相QuickTune-PWM CPU核稳压器
    • 瞬间相位交迭降低对输出电容的要求
  • I²C串口控制
    • 输出电压控制
    • 系统状态寄存器
    • 电流监测寄存器
  • 多功能/INT输出
    • 过流、输出电压超量程、过压、欠压和过热故障保护
  • 在整个输入电源和工作负载范围内,保持±5mV FB精度
  • 7位DAC (0.5V至1.6V,10mV/LSB)
  • 真正的远端差分输出检测
  • 以可调增益自动响应负载-输入电源的变化
  • 精确的电流均衡和限流
  • 4.5V至24V电池输入范围
  • 可编程300kHz至1400kHz开关频率
  • 可编程压摆率和软启动
更多细节
show more Icon

MAX15569降压控制器由多相稳压器组成,这款多相CPU稳压器采用Maxim独特的2相QuickTune-PWM固定导通时间架构。2相CPU稳压器采用180°错相工作,实现真正的交错操作,大大降低对输出电容的要求。

向功能映射寄存器写入适当数据,即可控制器件的VR。可通过2线、快速I²C接口(时钟、数据)动态调整输出电压,允许开关稳压器设置在不同电压。压摆率控制器用于控制电压的上升速率和软启动。稳压器采用独特的低功耗、跳脉冲智能控制算法,在整个负荷范围内保持最佳效率,该算法与传统的跳脉冲方案相比具有更好的瞬态响应特性。

器件具有多种故障保护:输出过压保护(OVP)、欠压保护(UVP)和过热保护。故障保护电路检测到故障条件时,将关断控制器。多功能/INT输出用于监测输出电压、过流(OC)、超量程(VOUTMAX)和热故障(/VRHOT)。

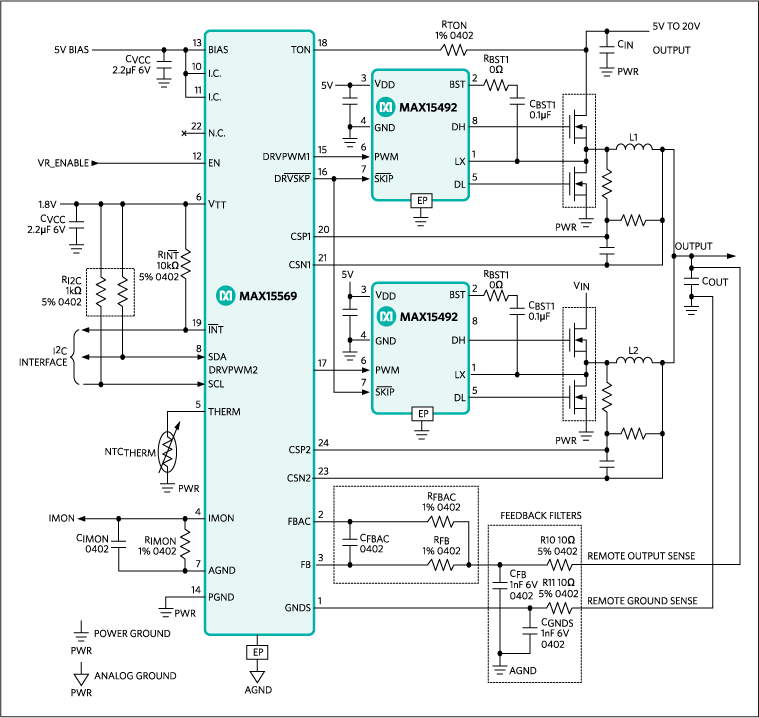

控制器具有可编程开关频率,允许每相工作在300kHz至1400kHz。控制器可与多种驱动器和MOSFET配合工作,如MAX15492 MOSFET驱动器和标准MOSFET,或与集驱动器和MOSFET于一体的单芯片功率器件配合工作。

应用

  • ARM核电源
  • 多相DC-DC控制器
  • 超级本和平板电脑核供应
  • 定向电压降压转换器
