MAX1518B

TFT-LCD DC-DC转换器，带有运算放大器

TFT LCD DC-DC转换器，提供高性能升压调节器、2路线性稳压控制器和5个大电流运算放大器，用于有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)供电

Viewing:

概述

2.6V至6.5V输入电源电压范围
1.2MHz电流模式升压调节器
- 为脉冲负载提供快速瞬态响应
- 高精度输出电压(1.5%)
- 内置14V、2.4A、0.16Ω n沟道MOSFET
- 高效率(90%)
V_GON和V_GOFF线性稳压控制器
高性能运算放大器
- ±150mA输出短路电流
- 13V/µs摆率
- -3dB带宽为12MHz
- 满摆幅输入/输出
逻辑控制、延时可调的高压开关
所有调节器输出均有定时延迟故障闭锁
热过载保护
0.6mA静态电流

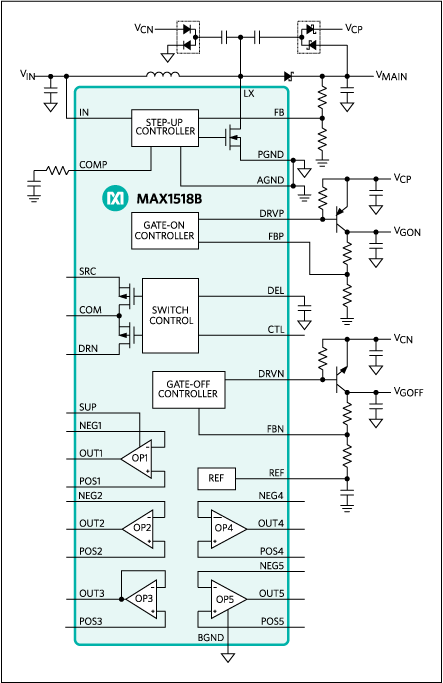

MAX1518B包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，适用于有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)。该器件还包括一个可调延时的逻辑控制高压开关。

该升压DC-DC转换器可为面板源极驱动器IC提供稳定的电源电压。该转换器是高频(1.2MHz)电流模式调节器，内置14V n沟道MOSFET，允许使用超小尺寸的电感和陶瓷电容。该器件能够对脉冲负载提供快速的瞬态响应，并提供超过85%的效率。

栅极导通与栅极关断线性稳压控制器利用连接在开关节点的外部电荷泵提供稳定的TFT栅极导通和栅极关断电源。MAX1518B内部含有5个高性能运算放大器。这些运算放大器是专为驱动LCD背板(VCOM)和/或色偏修正分压器而设计的。这些器件具有大输出电流(±150mA)、高摆率(13V/µs)、宽频带(12MHz)和满摆幅输入/输出等特性。

MAX1518B采用32引脚薄型QFN封装，最大厚度仅为0.8mm，适合超薄LCD面板设计。
