MAX15066

高效、4A、降压型DC-DC调节器,内置功率开关

更多 showmore-icon

尺寸最小的高效、4A DC-DC转换器,用于5V/12V供电系统

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 集成RDS-ON为40mΩ (高边)和18.5mΩ (低边)的功率MOSFET
  • 高效率
    • 高达96% (5V输入和3.3V输出)
    • 高达93% (12V输入和3.3V输出)
  • 4A连续输出电流
  • 在整个负载、电源和温度范围内,输出精度保持在±1%
  • 4.5V至16V输入电压范围
  • 0.606V至(0.9 x VIN)可调输出电压
  • 500kHz固定开关频率
  • 可编程软启动
  • 使用低ESR陶瓷输出电容保证稳定工作
  • 安全启动至预偏置输出
  • 使能输入和电源就绪输出
  • 逐周期过流保护
  • 过流(打嗝式保护)和过热完全保护
  • 轻载时自动进入跳脉冲模式
  • VDD LDO欠压锁定
  • 2mm x 2mm、16焊球(4 x 4阵列)、0.5mm焊球间距的WLP封装
更多细节
show more Icon

MAX15066电流模式、同步整流、降压型DC-DC调节器能够以极高的效率提供高达4A输出电流。MAX15066工作在4.5V至16V输入电压,可调输出电压范围为0.606V至输入电压的90%。MAX15066非常适合分布式供电系统、笔记本电脑、非便携式消费类产品以及前置稳压应用。

MAX15066采用PWM工作模式,开关频率固定为500kHz,最大占空比为90%。MAX15066在轻载时可自动进入跳脉冲模式。电流模式控制架构简化了补偿设计,确保逐周期限流及快速响应电源和负载瞬变。高增益跨导误差放大器允许灵活设置外部补偿,简化设计,并允许全陶瓷电容设计。

MAX15066同步降压型调节器内置MOSFET,效率高于异步解决方案,同时还简化了与分立控制器的相关设计。除简化设计外,集成MOSFET将EMI降至最小,并减小了电路板占用空间。由于使用最少的外部元件,有效更高了系统可靠性。

器件的其它功能包括:外部可调软启动、用于电源排序的独立使能输入和电源就绪输出、热关断保护等。发生输出短路时,MAX15066提供打嗝式过流保护(高边源出)。器件可上电进入预偏置输出,确保安全启动。

MAX15066采用2mm x 2mm、16焊球(4 x 4阵列)、0.5mm焊球间距的WLP封装,工作在-40°C至+85°C温度范围。

应用

  • 分布式供电系统
  • 家庭娱乐设施(TV和机顶盒)
  • 网络和数据通信
  • 线性稳压器的前置稳压
  • 服务器、工作站与存储
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15066EWE+
  • HTML
  • HTML
MAX15066EWE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15066EVKIT

MAX15066评估板

zoom

MAX15066EVKIT

MAX15066评估板

MAX15066评估板

特性和优点

  • 4.5V至16V输入电压范围
  • 500kHz固定开关频率
  • 输出电压范围:0.606V至(0.9 x VIN)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

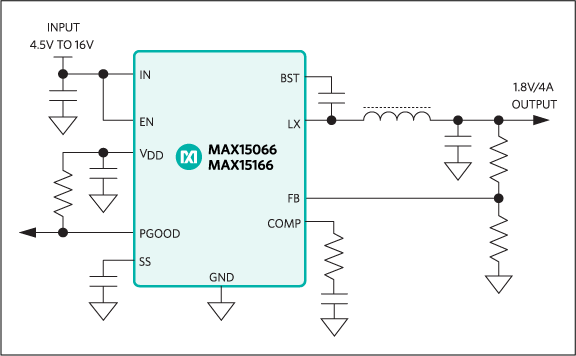

MAX15066评估板(EV kit)提供经过验证的设计,用于评估MAX15066内置开关的高效、4A、降压型调节器。评估板预设为1.8V输出,负载电流最大为4A,输入电源为4.5V至16V。

应用

  • 分布式供电系统
  • 家庭娱乐设施(TV和机顶盒)
  • 网络和数据通信
  • 线性稳压器的前置稳压
  • 服务器、工作站与存储
