概览

优势和特点

  • 4.5V至5.5V或5.5V至23V输入电压范围
  • 输出电压可调:低至0.6V (降压)或高至28V (升压)
  • 3A输出电流
  • 同步整流驱动器输出(MAX15037),可实现更高效率
  • 200kHz至2.2MHz范围的电阻可编程开关频率
  • 外部同步及使能(导通/关断)控制输入
  • 时钟输出用于驱动第二路转换器180°错相工作(MAX15036)
  • 集成的150mΩ高边n沟道功率MOSFET
  • 上电复位输出(MAX15036)/电源就绪输出(MAX15037)
  • 短路保护(降压)/最大占空比限制(升压)
  • 热关断保护

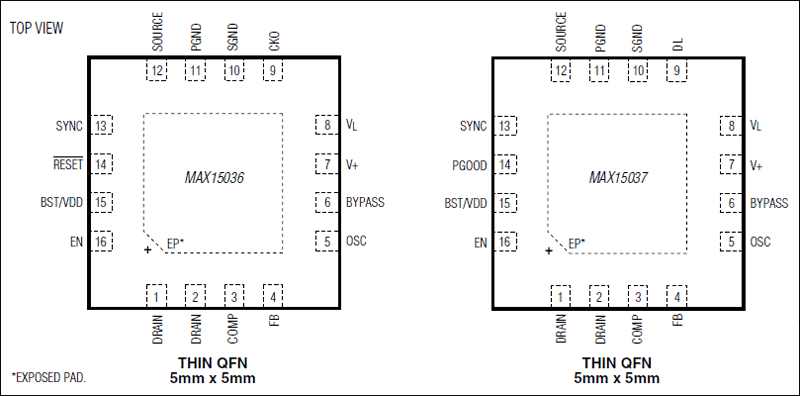

  • 增强散热的16引脚TQFN封装,可耗散2.7W功率

产品详情

MAX15036/MAX15037高频、DC-DC转换器,集成n沟道功率MOSFET,可向负载提供高达3A的电流。MAX15036带有内部功率MOSFET,用于异步buck或boost拓扑结构的电源。MAX15037设计用于同步buck拓扑结构电源。这两款器件可工作在4.5V至5.5V或5.5V至23V输入电压,各转换器的开关频率通过外部电阻在200kHz至2.2MHz之间编程。带有峰值电流限制的电压模式架构能够稳定工作在高达2.2MHz的开关频率。MAX15036包括一路时钟输出,用于驱动另一路DC-DC转换器180°错相工作;另外还包含一路上电复位(/RESET)输出。MAX15037包括一路电源就绪输出和同步整流驱动,可驱动buck转换器配置下的外部低边MOSFET,以实现高效率。

MAX15036/MAX15037采用峰值限流提供过流保护,另外还具有热关断功能,为负载点稳压提供高度可靠、紧凑的电源。其它特性还包括同步模式、内部数字软启动以及使能输入。MAX15036/MAX15037采用增强散热的16引脚TQFN (5mm x 5mm)封装,工作在-40°C至+125°C温度范围。

应用

  • 汽车无线装置电源
  • IP电话/WLAN接入点
  • 服务器与网络
  • xDSL调制解调器电源

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
