MAX15035

15A、降压型调节器，内置开关

更多 showmore-icon

完全集成的buck调节器，能够提供15A电流，6mm x 6mm封装

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.3)

PDF

1月 20, 2009 ellipse 中文

MAX15035: 15A、降压型调节器，内置开关 Data Sheet (Rev.2)

(产品技术资料帮助）
打开PDF文件 external-link 931.00K
Documentation 查看所有文档
产品模型 2
特性
  • 4.5V至26V输入电压范围
  • 快速瞬态响应
  • 单调上电至预充输出
  • 支持任何输出电容
    • 采用聚合物/钽电容，无需补偿
    • 采用陶瓷输出电容时，可借助外部补偿实现稳定工作
  • 动态可调节输出电压
    • 在整个输入电源和负载变化范围内，VOUT精度保持在0.5%
  • 可调谷电流限制保护
    • 采用NTC热补偿
    • 支持折返式限流
  • 可设置开关频率
  • 过压保护
  • 欠压保护
  • 电压软启动和软关断
  • 电源就绪窗比较器
更多细节
show more Icon

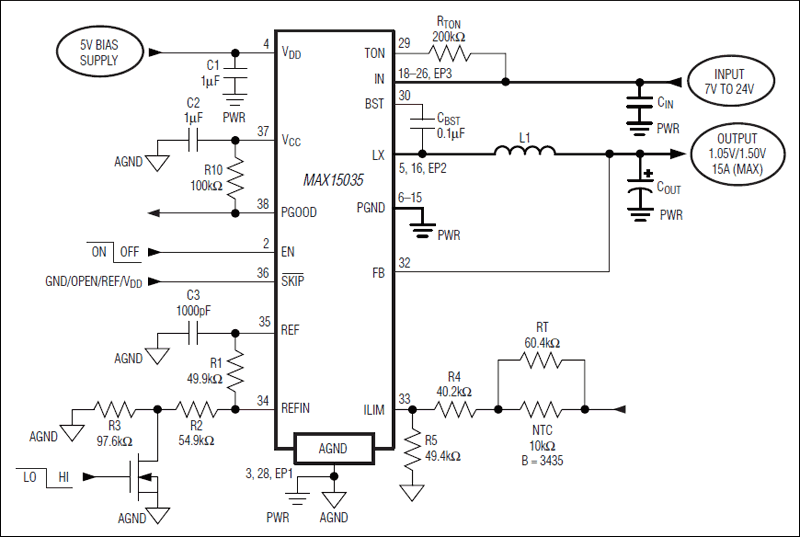

MAX15035脉宽调制(PWM)控制器具有高效率、出色的瞬态响应和极高的直流输出精度。与内部低导通电阻MOSFET相结合，MAX15035能够为大功率密度的小外型应用提供高效紧凑的解决方案。

Maxim专有的Quick-PWM™快速响应、固定导通时间PWM控制架构可轻松应对宽输入/输出电压比(低占空比)，并对负载瞬变提供100ns的快速瞬态响应，并可保持相对固定的开关频率。采用动态REFIN能够动态控制输出电压，该动态电压支持0V至2V输入范围。REFIN调节与反馈输入端的电阻分压器相结合，可将MAX15035输出电压设置在0V至0.9VIN之间。

控制器检测流过同步整流器的电流，从而实现低成本、高效谷电流限制保护。外部限流控制允许设置较高的电流门限，用于需要散热和空气流通的设备，或用于需要较低限流门限以避免超安全标准设计的低电流应用场合。可调节的限流阀值提高了设计灵活性，通过采用输出分压方式能够实现热补偿保护或折返式限流保护。

MAX15035包含电压控制的软启动和软关断，有效抑制输入浪涌电流，保证单调上电并进入预充电压，可预置软启动时间。该控制器还具有输出故障保护功能(欠压和过压)以及热保护功能。

MAX15035采用小尺寸40引脚、6mm x 6mm、TQFN封装。

应用

  • DDR存储—VDDQ或VTT
  • GPU核电源
  • 负载点应用
  • 服务器
  • 降压型电源
  • 存储设备电源
Show More Arrow image
file 查看数据手册 (Rev.3)
Documentation 查看所有文档
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX15035

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/30/2018
英文

MAX15035: 15A Step-Down Regulator with Internal Switches Data Sheet (Rev.3)

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 01/20/2009
中文

MAX15035: 15A、降压型调节器，内置开关 Data Sheet (Rev.2)

打开PDF文件

redirect
931.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX15035 Reliability Data redirect icon

33.85K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX15035ETL+ Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX15035ETL+T Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15035EVKIT

MAX15035评估板

zoom

MAX15035EVKIT

MAX15035评估板

download icon

下载

 print icon

打印
MAX15035EVKIT
MAX15035评估板

特性和优点

  • 7V至22V输入范围
  • 动态选择1.5V/1.05V输出电压
  • 动态调节输出电压范围(0至0.9VIN)
  • 15A输出电流
  • 300kHz开关频率
  • 电源就绪输出指示(PGOOD)
  • 采用小外形表贴安装元件
  • 完全安装并经过测试
立即购买 更多内容

产品详情

MAX15035评估板(EV kit)用于演示MAX15035的标准15A应用电路，该款DC-DC转换器对工业标准电压进行降压转换，产生计算机所需的低压核电源或芯片组/RAM偏置电源。

评估板采用7V至22V电池输入，提供动态可调的1.5V/1.05V输出电压，以极高效率提供高达15A的输出电流。评估板通过一个电阻将可编程开关频率设置在300kHz，提供优异的电源及负载瞬态响应。

评估板采用完全安装并经过测试的PCB。更换电阻R1、R2和R3即可改变外部基准输入，评估其它动态可调的输出电压。

应用

  • DDR存储—VDDQ或VTT
  • GPU核电源
  • 负载点应用
  • 服务器
  • 降压型电源
  • 存储设备电源

评估套件1

MAX15035EVKIT

MAX15035评估板
