MAX15022

双路、4A/2A、4MHz、降压型DC-DC调节器,提供双LDO控制器

更多 showmore-icon

4MHz、双通道同步整流调节器,能够提供4A/2A电流,采用小尺寸5mm x 5mm封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 1
特性
  • 2.5V至5.5V电压输入范围
  • 双通道同步降压调节器
  • 内部开关实现4A和2A输出电流
  • 180°错相工作
  • 输出电压可调范围为0.6V至VAVIN
  • 双LDO控制器
  • 无损耗逐周期电流检测
  • 外部补偿提供最大灵活性
  • 数字软启动和软停止实现跟踪
  • 排序过程中,数字软启动可进入预偏置负载
  • 排序或同步/比例跟踪
  • 500kHz至4MHz可编程开关频率
  • 热关断和“打嗝式”短路保护
  • 30µA关断电流
  • 100%最大占空比
  • 节省空间(5mm x 5mm)的28引脚TQFN封装
更多细节
show more Icon

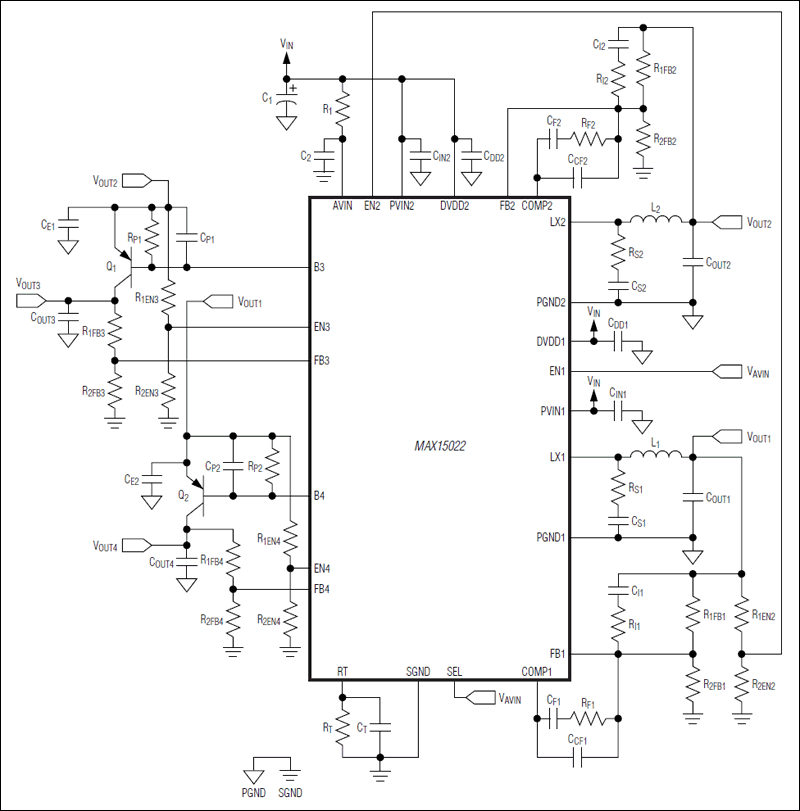

MAX15022是带有双LDO控制器的双通道、脉宽调制(PWM)降压型DC-DC调节器。该器件工作在2.5V至5.5V输入电压范围,每通道输出电压可在0.6V与输入电压(VAVIN)之间调节。MAX15022采用双LDO控制器,能够提供高达4A (调节器1)和2A (调节器2)的输出电流,LDO控制器用于驱动两个外部PNP晶体管,提供两路额外的输出。该器件还能够在500kHz至4MHz之间调节开关频率,从而在尺寸和性能之间进行平衡,实现优化设计。

MAX15022采用具有外部补偿功能的电压模式控制架构,提供优异的噪声抑制,并可灵活选择电感值和电容类型。两路开关调节器可工作在180°错相模式,能够大大降低输入波纹电流的RMS,减小输入旁路电容的尺寸。

在上电和掉电过程中,MAX15022具有跟踪(同步/比例)或排序功能。上电排序时,器件能够无干扰地进入预偏置输出。

此外,器件还可提供带有滞回的欠压锁定和数字软启动/软停止功能,上电和断电过程中无脉冲干扰。保护功能包括无损耗逐周期限流、打嗝模式输出短路保护以及过热关断。

MAX15022提供节省空间的5mm x 5mm、28引脚TQFN-EP封装,工作于-40°C至+125°C温度范围。

应用

  • 汽车多媒体设备
  • 多电压供电
  • 网络/电信
  • 以太网供电(PoE) IP电话
  • RFID读卡器
产品模型 1

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15022ATI+
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

MAX15022EVKIT

MAX15022评估板

zoom

MAX15022EVKIT

MAX15022评估板

MAX15022评估板

特性和优点

  • 4.5V至5.5V输入电压范围
  • 转换器输出
    • 3.3V/4A
    • 1.5V/2A
  • 2MHz开关频率
  • LDO输出
    • 2.5V (输出电流高达500mA)
    • 1.2V (输出电流高达500mA)
  • 所有输出具有独立的使能控制
  • 可配置输出端的上电顺序
  • 可配置转换器(VOUT1,VOUT2)的上电跟踪
  • 热关断和打嗝式短路保护
  • 完全安装并经过测试

产品详情

MAX15022评估板(EV kit)用于演示MAX15022 IC的功能,该评估板集成了两个高性能PWM降压型开关转换器和两个低压差(LDO)控制器。每个控制器和稳压器具有独立的使能控制,可实现上电排序。评估板采用4.5V至5.5V单电源供电。

同步降压转换器提供3.3V/4A和1.5V/2A输出,可以配置为上电排序或跟踪模式。转换器的开关频率设定为2MHz,工作在180°错相模式,可减小输入电压纹波和总的RMS输入纹波电流。LDO提供2.5V和1.2V输出,每个LDO电流高达500mA。每个LDO控制器可由输入电源或稳压器的其中一路输出供电。

应用

  • 汽车多媒体设备
  • 多电压供电
  • 网络/电信
  • 以太网供电(PoE) IP电话
  • RFID读卡器
