概览
优势和特点
- 5.5V至23V或5V ±10%输入电压范围
- 两路输出同步buck控制器
- 可选择的同相或180°错相工作模式
- 输出电压可调范围为0.6V至0.85VIN
- 无损谷电流限流模式或采用RSENSE实现精确的谷电流检测
- 外部补偿提供最大的灵活性
- 数字软启动或软停止
- 排序或同步/比例VOUT跟踪
- 独立的PGOOD输出
- /RESET，具有可编程超时周期
- 200kHz至2.2MHz可调开关频率
- 外部频率同步
- "打嗝式"输出短路保护
- 节省空间的6mm x 6mm、40引脚TQFN封装

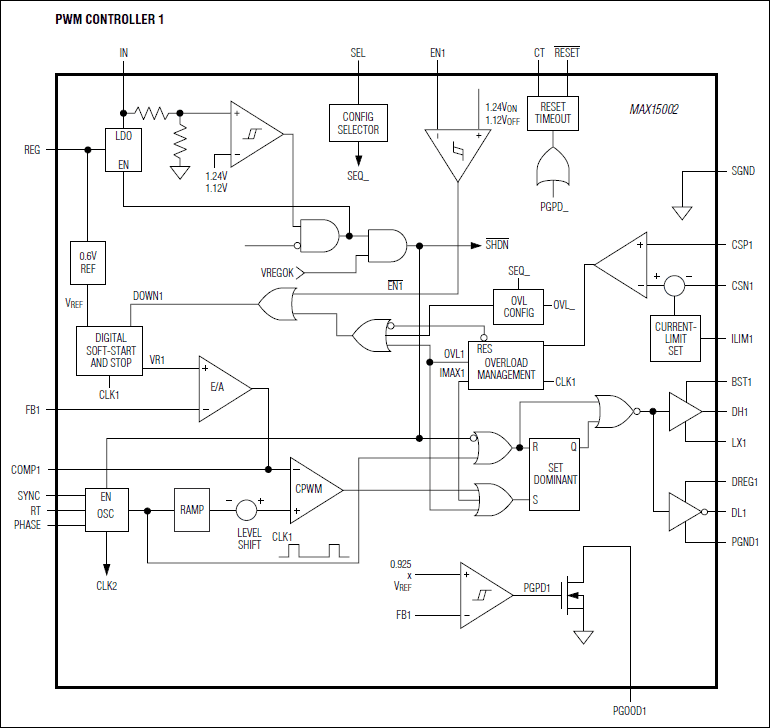

产品详情
MAX15002是一款两通道输出、脉宽调制(PWM)、降压型DC-DC控制器，具有跟踪/排序功能。该器件工作在5.5V至23V或5V ±10%的输入电压范围。每个PWM控制器可提供低至0.6V的可调输出电压和高达15A的负载电流，并具有优异的负载和电源调整率。MAX15002非常适合用于高性能、小尺寸电源管理方案。
器件提供同步跟踪、比例跟踪以及输出排序多种选择，可以根据系统要求改变上电/断电顺序。MAX15002的各个PWM模块采用电压模式控制方案，具有外部补偿，可实现优异的噪声抑制能力，并可选用多种电感值和电容类型，提供了极大的设计灵活性。各个PWM模块工作在相同的固定开关频率，可在200kHz至2.2MHz之间调节，并可通过SYNC输入与外部时钟信号同步。180°错相工作时，各个转换器的工作频率高达2.2MHz，将输入电容纹波频率提高至4.4MHz，从而大大降低了RMS输入纹波电流和对输入旁路电容尺寸的要求。
MAX15002内置输入欠压锁定，带有滞回、数字软启动/软停止功能，保证每个转换器无干扰地上电和断电。上电复位(/RESET)电路具有可调节超时周期，可监测所有两路输出，当输出都达到稳定电压时，向处理器输出/RESET信号。MAX15002的保护功能包括无损耗谷电流限制模式以及"打嗝式"输出短路保护。
MAX15002采用节省空间的6mm x 6mm、40引脚TQFN-EP封装，工作在-40°C至+125°C汽车级温度范围。有关MAX15002三路输出版本的详细信息，请参考MAX15003的数据资料。
应用
- 网络/服务器电源
- PCI Express®主机总线适配器电源
- 负载点DC-DC转换器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
