特性
- 四个 PSE 端口
- 每个端口有两个电源通道
- 完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
- 针对 1 类、2 类、3 类和 4 类 PD 的合规支持
- 每个通道均具有低功耗路径损耗
- 150mΩ 检测电阻
- 30mΩ 或低 MOSFET RDS(ON)
- 芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源
- 可靠性极高的多点 PD 检测
- 连接检查可以区分单签名和双签名 PD
- 持续、专用的每端口电源和电流监控
- 每端口电源监管
- 与 1MHz I2C 兼容的串行控制接口
- 高达 71.3W 的引脚或 I2C 可编程 PD 电源
- 采用40引脚 6mm × 6mm (LTC4292) 和24引脚 4mm × 4mm (LTC4291-1) QFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC4291-1 / LTC4292 芯片组是一款 4 端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3bt Type 3 和 Type 4 规范的以太网供电 (PoE) 系统中使用而设计。LTC4291-1 / LTC4292 为给符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电进行设计。LTC4291-1 / LTC4292 芯片组通过利用低 RDS(ON) 外部 MOSFET 和每个电源通道 0.15Ω 的检测电阻器实现了业内较低的热耗散。变压器隔离型通信协议替代了昂贵的光电耦合器和复杂的隔离式 3.3V 电源，从而显著地节省了 BOM 成本。
高级电源管理功能包括每端口 14 位电流监视、可编程电流限制和预选端口的通用快速关断。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 检测使用一种专有的多点检测机制，因而对 PD 误识别具有卓越的抗扰能力。支持自动分类 (autoclass) 和 5 事件物理分类。LTC4291-1 / LTC4292 包括一个可在高达 1MHz 频率下运行的 I2C 串行接口。LTC4291-1 / LTC4292 可通过引脚或 I2C 进行编程，以协商高达 71.3 W 的 PD 接收功率。
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
视频
2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4291IUF-1#PBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC4291IUF-1#TRPBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LTC4291IUF-1#PBF
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4291IUF-1#TRPBF
- 引脚/封装图-中文版
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC4291IUF-1#PBF
量产
LTC4291IUF-1#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC4291IUF-1#PBF
量产
LTC4291IUF-1#TRPBF
量产
评估套件 2

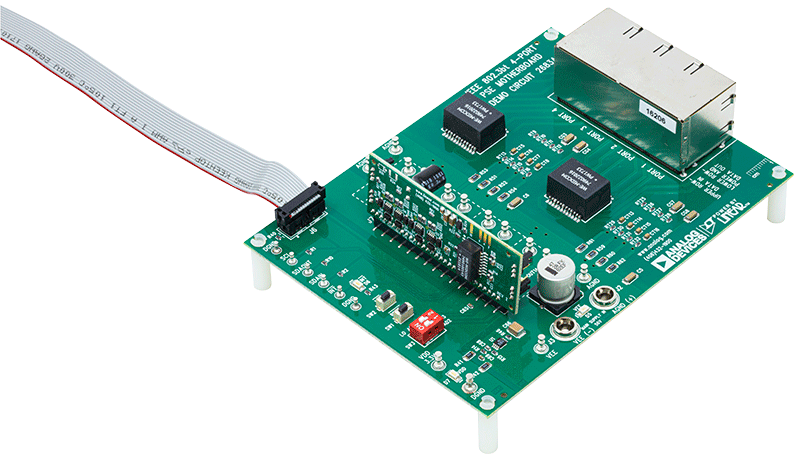

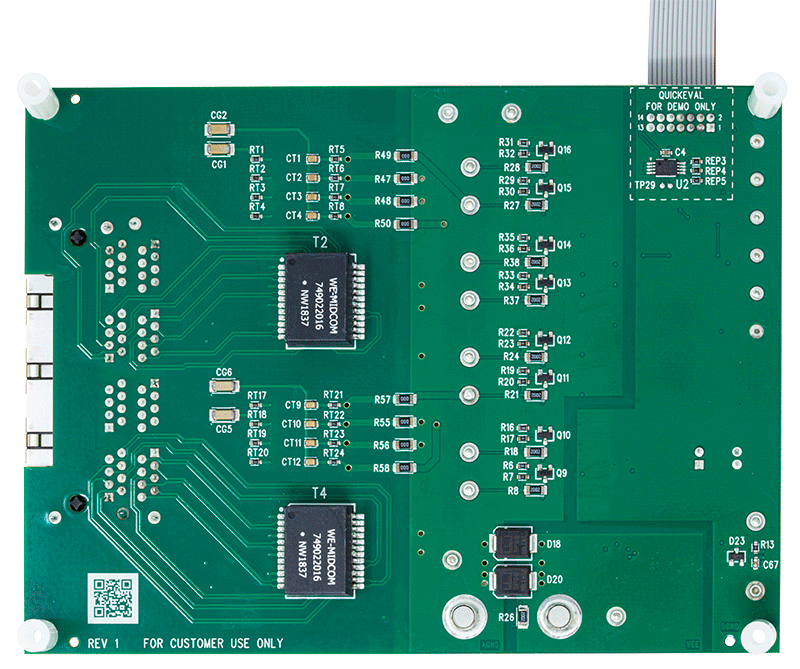

DC2685B-KIT
DC2683A 和 DC2684A-B LTC4291-1/LTC4292 4 端口 IEEE 802.3bt PSE
产品详情

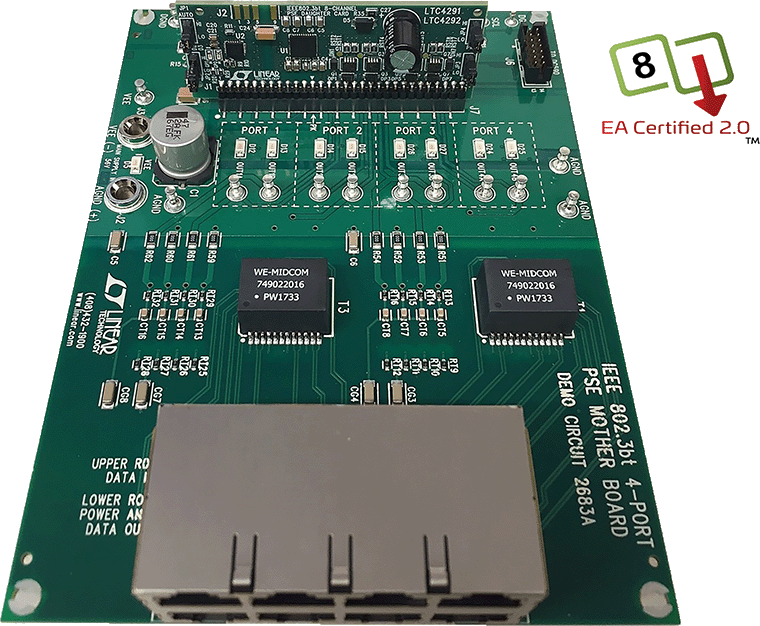

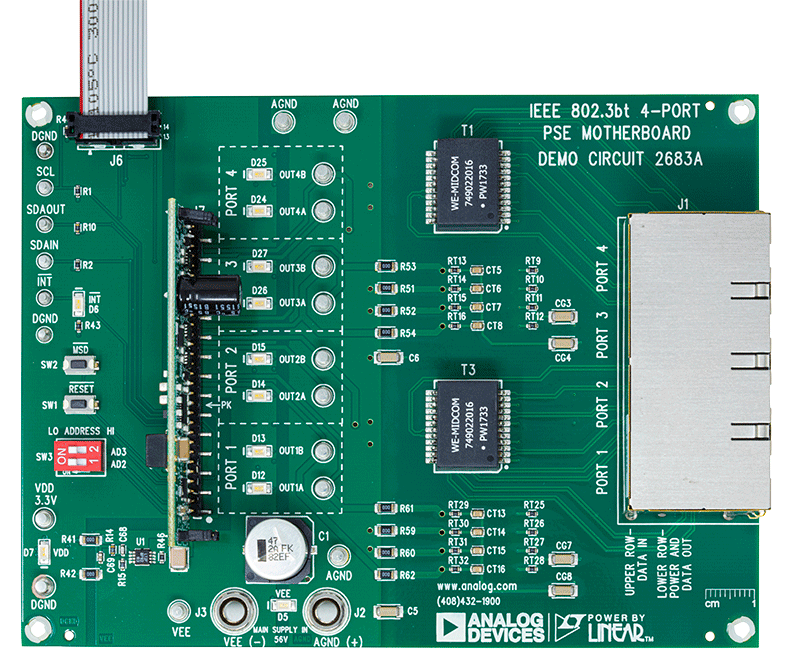

演示电路2685B-KIT是一款经过以太网联盟第二代PoE认证的4端口IEEE 802.3bt供电设备(PSE)，由DC2684A-B（子卡）和DC2683A（母板）组成。DC2685BKIT用于评估LTC4291-1/LTC4292 PSE芯片组。最多可连接四个IEEE 802.3af、IEEE 802.3at或IEEE 802.3bt受电设备(PD)，并使用单个电源通过此系统供电。DC590连接到与QuikEval™接口的I2C DC2685B-KIT。

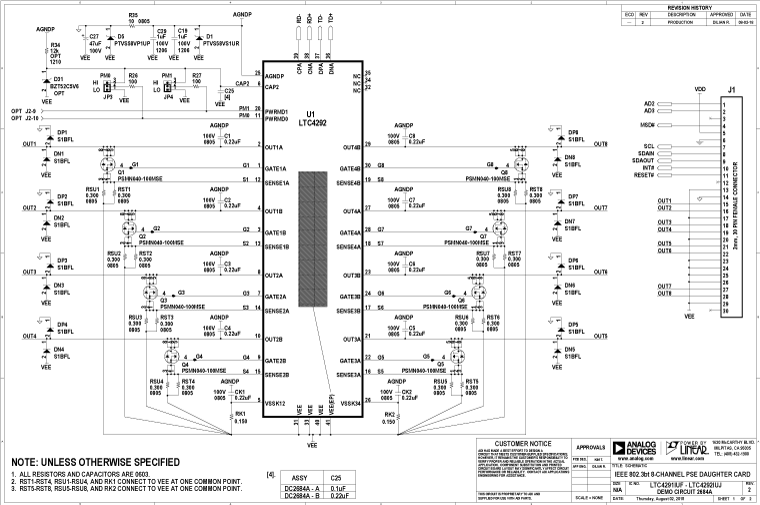

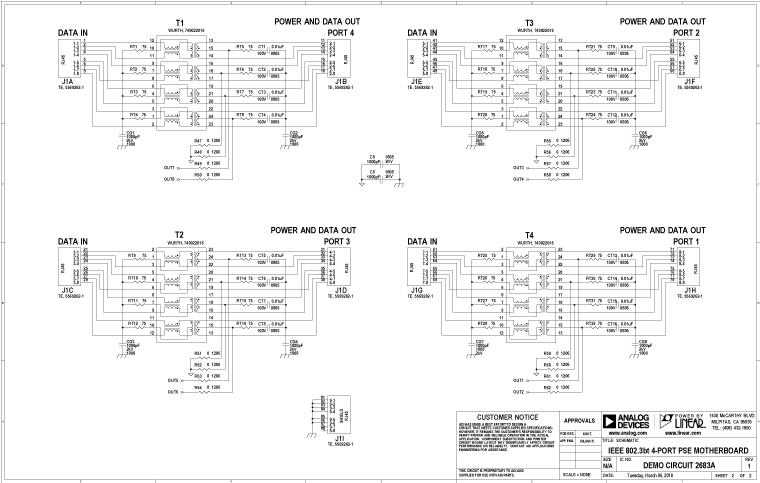

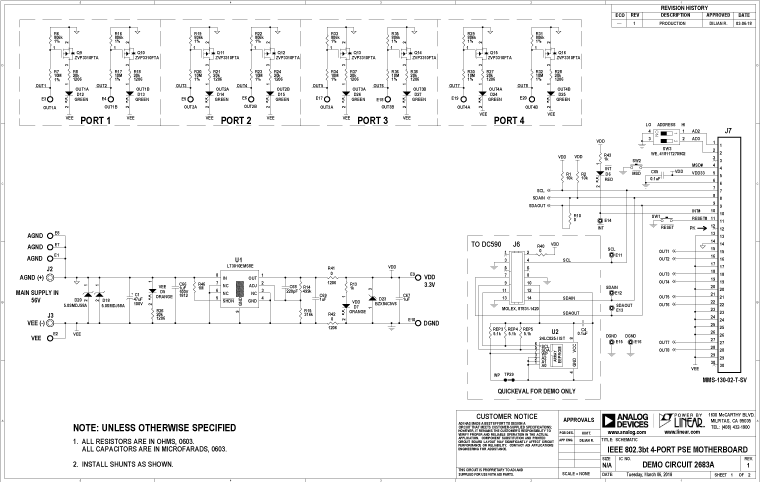

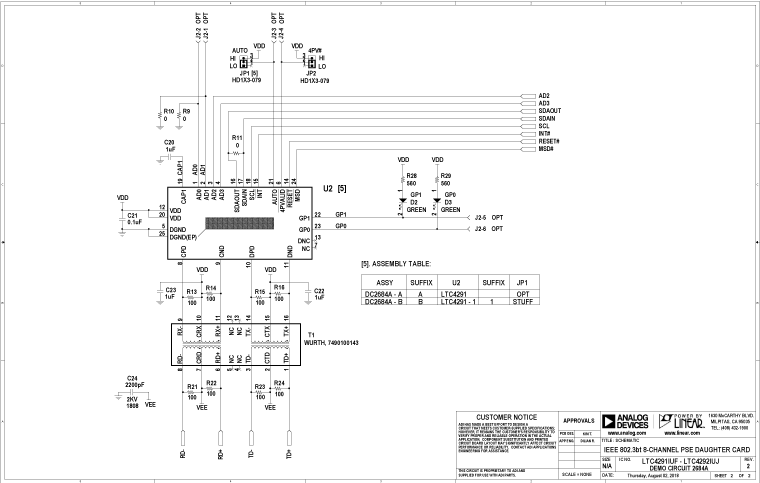

该演示手册提供快速启动程序、DC2684A-B子卡概述、DC2683A母板概述、原理图和布局引脚排列。
