LTC4283

推荐用于新设计

具有能量监视器的负电压热插拔控制器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可以安全地插入到带电的 –48V 背板中
  • 使用 SOA 定时器来保护 MOSFET
  • 可编程 15mV 至 30mV 限流值检测电压，精度小于 3.3%，具有可调折返功能
  • 8 位至 16 位齿轮变速 ADC，精度为 0.7%
  • 电压、电流、功率和能量监视器
  • 非易失性配置和故障记录
  • 用于坚固高压操作的浮动拓扑
  • 可选择的涌流控制器：dV/dt 或限流值
  • I2C/SMBus 或单线广播接口
  • 带有警报的最小/最大 ADC 测量记录
  • 在发出 I2C 命令后重启，具有可编程延迟
  • 可调输入 UV/OV 阈值和滞后
  • 38 引脚 5mm × 7mm QFN 封装

LTC4283 负电压热插拔控制器驱动一个外部 N 沟道 MOSFET，以允许在带电背板上安全地进行电路板的插拔操作。该器件具有带折返的可编程电流限制和可独立调节的浪涌电流，以优化 MOSFET 安全工作区 (SOA)。SOA 定时器可限制 MOSFET 的温升，以提供可靠的过应力保护。

I2C接口和内置的变速 ADC 可监视电路板电流、电压、功率、能量和故障状态。可用的单线广播模式通过免除两个隔离器简化了接口。该器件纳入的EEPROM负责提供故障行为的黑匣子记录和非易失性配置。

其他特点包括响应输入欠压/过压 (UV/OV)、在发生故障时中断主机、当输出电源良好时发出指示信号、检测电路板插入、在外部电源监视器未能在超时周期内指示电源正常的情况下关断 MOSFET、以及在主机命令关断并经过一个可编程延迟之后自动重启。

应用

  • 电信基础设施
  • –48V 分布式电源系统
  • 服务器和数据中心
  • 电源监视器
LTC4283
具有能量监视器的负电压热插拔控制器

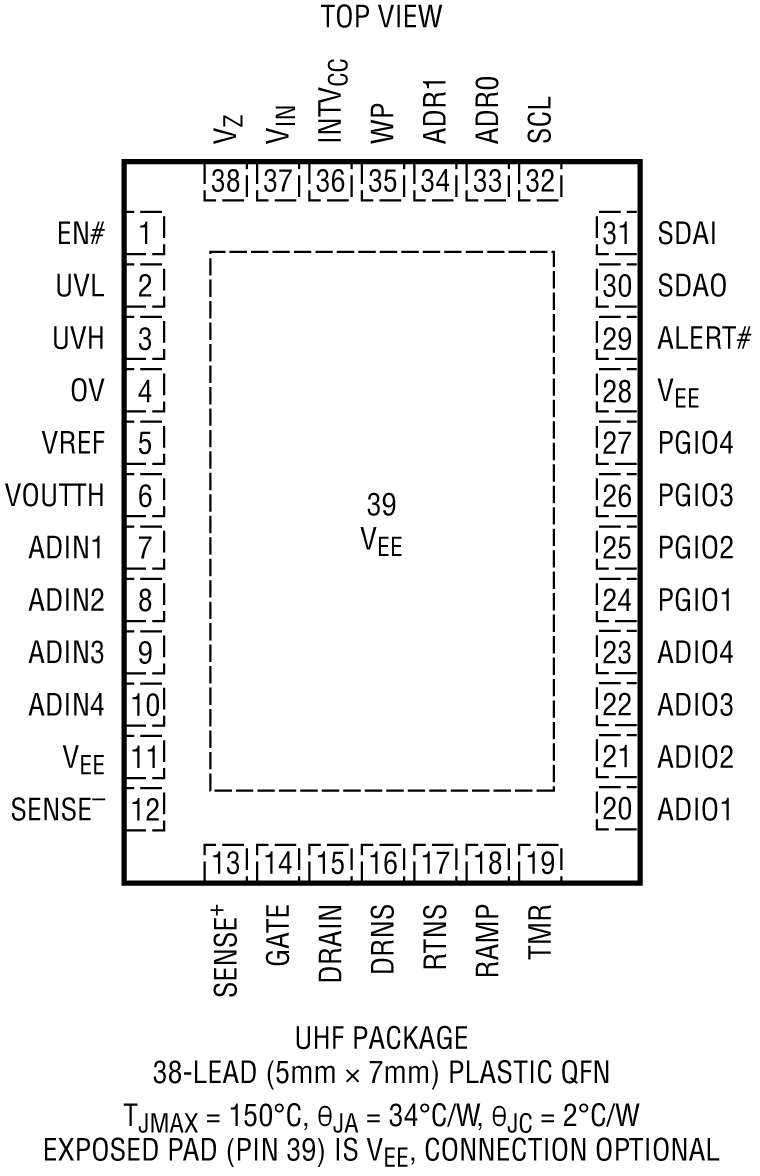

LTC4283 Application Circuit LTC4283 Pin Configuration LTC4283 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC4283

设计工具 1

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2480A

LTC4283 演示板 | 具有能量监视器和 EEPROM 的 -48V、400W 热插拔控制器

立即购买 更多内容

产品详情

演示电路2480A展示了−48V、8A (400W)应用中具有能量监视器和EEPROM的LTC4283大功率、负电压热插拔控制器。DC2480A为即将发生输入阶跃的高功耗系统提供可靠的低成本热插拔解决方案。

板上包含电源正常控制引脚隔离，以支持下游电源转换器。LED指示是否存在−48V输入和输出以及电源馈送和电源正常信号的状态。整个电路遵循高电压布局规则，以实现较佳的长期产品可靠性。

为三个 I2C 接口提供了接头，从而可以即时访问电压、电流、功率、电能、故障记录和板温度数据。
DC2480A
LTC4283 演示板 | 具有能量监视器和 EEPROM 的 -48V、400W 热插拔控制器

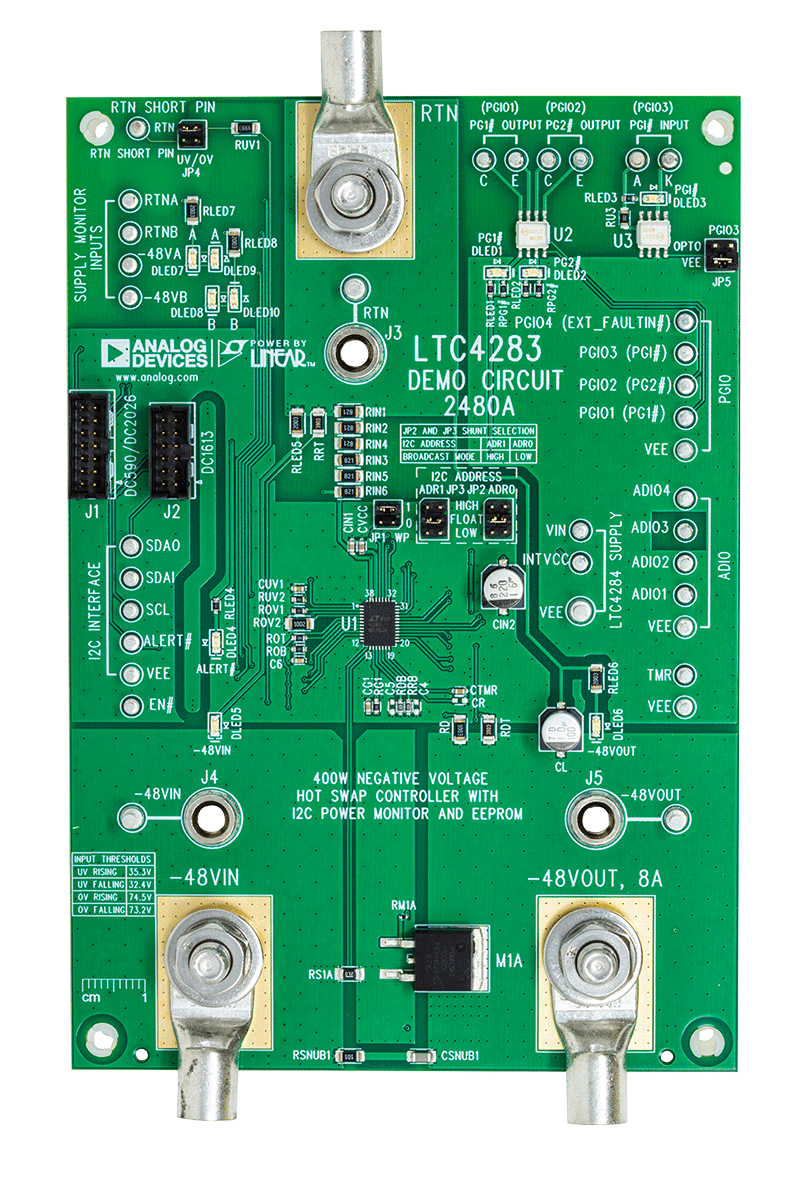

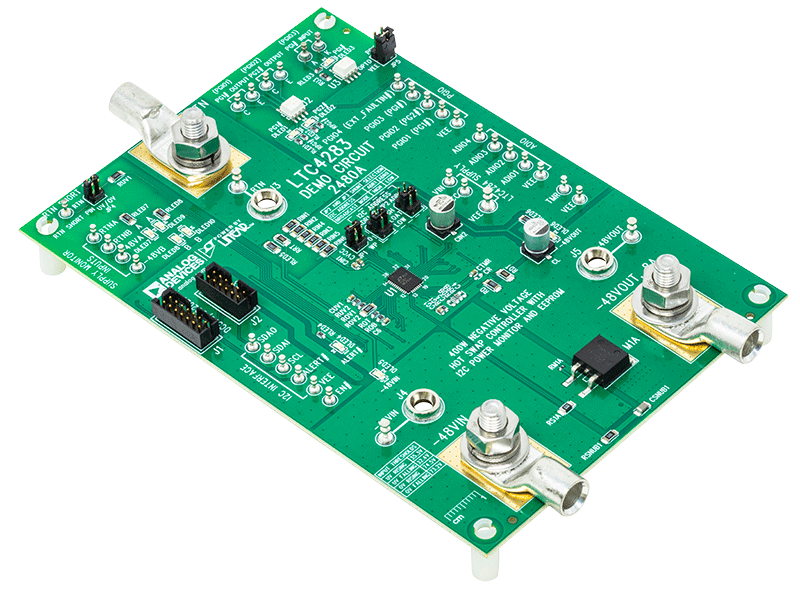

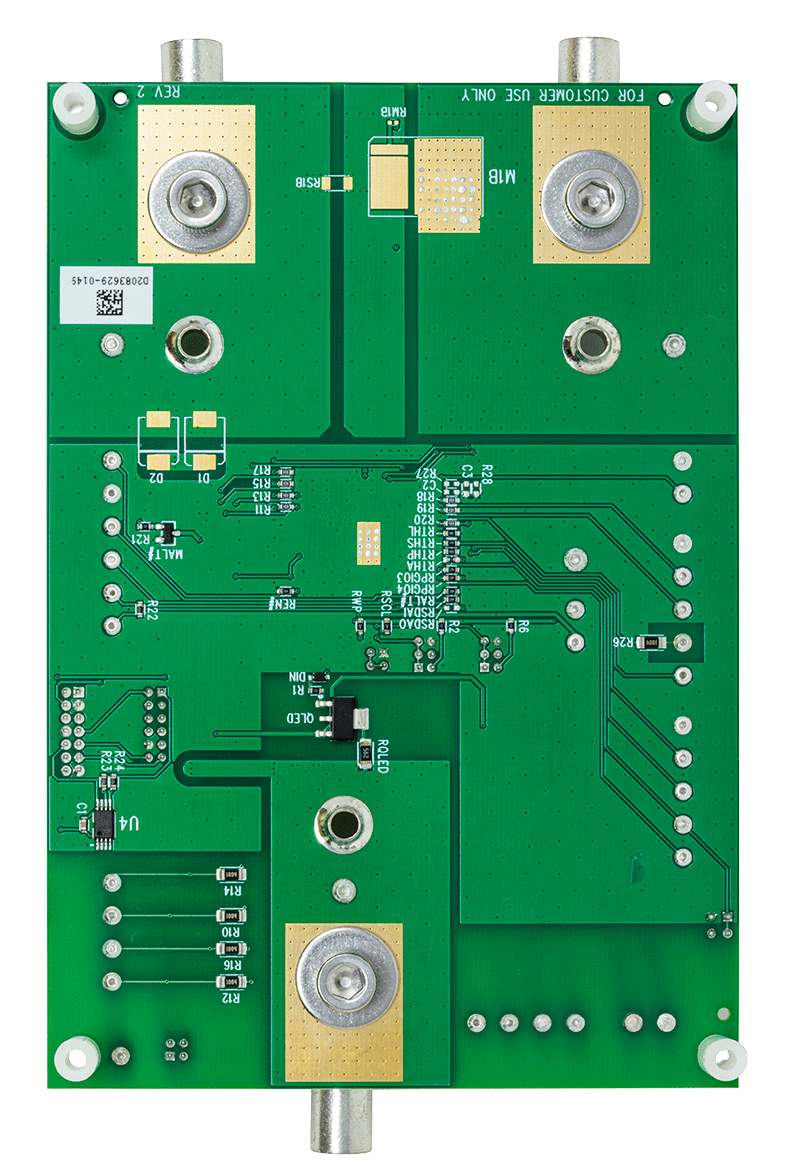

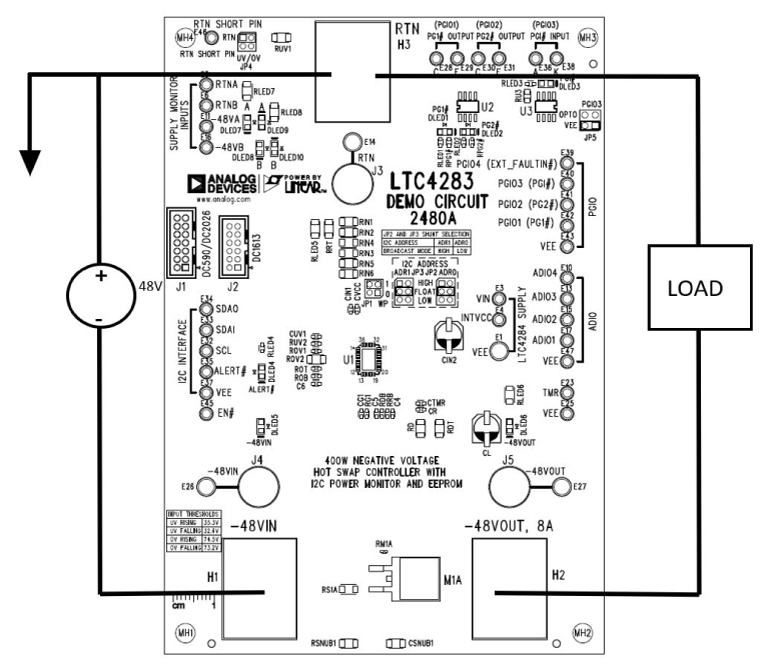

DC2480A Evaluation Board DC2480A Evaluation Board - Top View DC2480A Evaluation Board - Bottom View DC2480A Application Circuit
