LTC4282

具 I2C 兼容型监视功能的高电流热插拔控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
Linduino LTC4282 Linduino.CPP Download 9.00KB Linduino LTC4282 - DC2024A Linduino.INO File Download 70.00KB Linduino LTC4282 Linduino Header File Download 41.00KB LTspice LTC4282 - Hot Swap Controllers Download 4.2 KB
产品模型 2
特性
  • 可将电路板安全插入带电背板中
  • 具有±0.9%总非调整误差的12/16位ADC
  • 监控电流、电压、功率和电能
  • 控制两个并行N通道MOSFET，可在大电流应用中实现SOA共享
  • 内部EEPROM用于非易失性配置
  • 宽工作电压范围：2.9V至33V
  • I2C/SMBus 数字接口（与PMBus器件共存）
  • 12V栅极驱动，以实现更低的MOSFET RDS(ON)
  • 可编程限流精度：2%
  • 带电流折返功能的MOSFET功率限制
  • 连续监控MOSFET健康状况
  • 存储最小和最大测量值
  • 超出报警阈值时发出警告
  • 输入过压和欠压保护
  • 内部±5%或外部时基

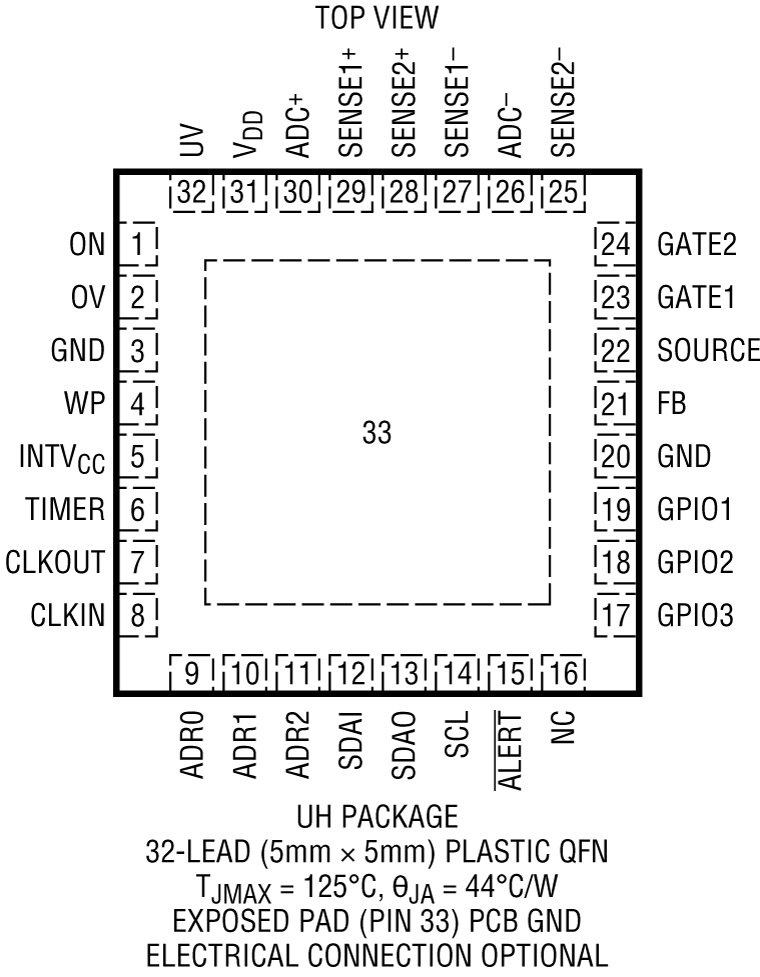

  • 32引脚5mm × 5mm QFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

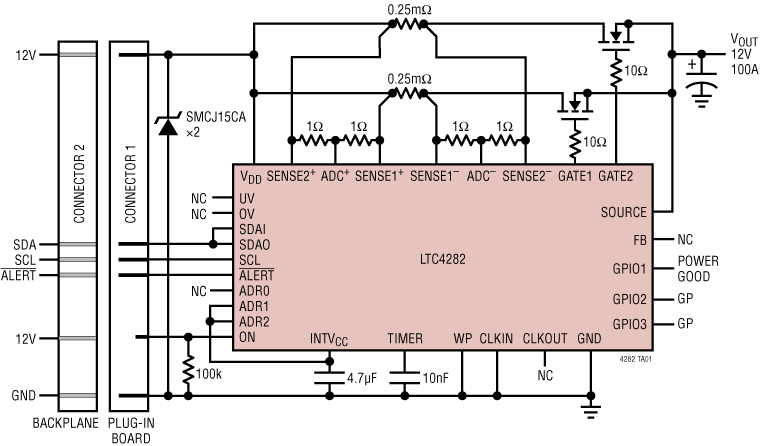

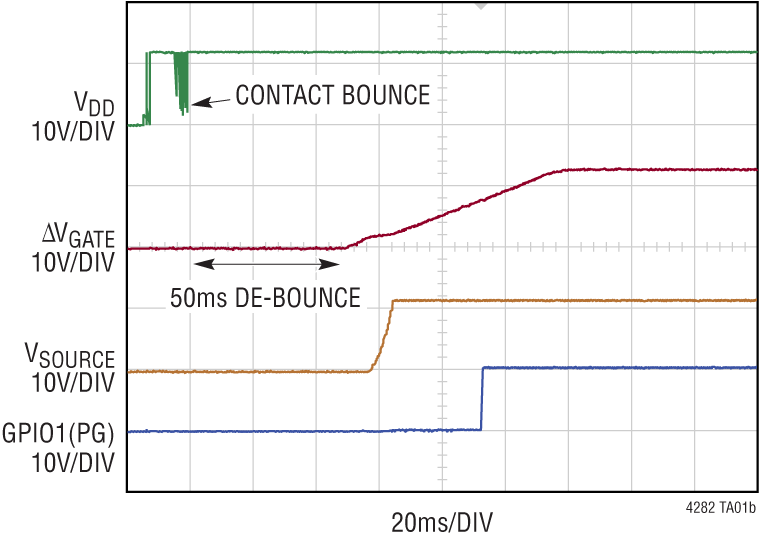

LTC4282 热插拔 (Hot Swap™) 控制器允许在一块带电背板上安全地进行电路板的插拔操作。通过采用一个或多个外部 N 沟道传输晶体管，可使电路板电源电压和浪涌电流以一种可调速率斜坡上升。一个 I2C 接口和内置 ADC 实现了电路板电流、电压、功率和故障状态的监视功能。

该器件具有模拟折返电流限制和电源监视功能，适合 2.9V 至 33V 应用。双路 12V 栅极驱动器允许高功率应用跨并联的 MOSFET 共享安全工作区或支持一种两级启动，该启动方式首先对负载电容进行充电，然后启用一条至负载的低导通电阻路径。

由于其精准的监视能力和准确的电流限制对负载和电源必须安全运作的极端环境条件起到了抑制作用，因此 LTC4282 非常适合于高功率应用。非易失性配置在自主产生警示信号和响应故障方面提供了灵活性。

应用

  • 企业服务器和数据存储系统
  • 网络路由器和交换器
  • 基站
  • 平台管理
Show More Arrow image
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
Linduino LTC4282 Linduino.CPP Download 9.00KB Linduino LTC4282 - DC2024A Linduino.INO File Download 70.00KB Linduino LTC4282 Linduino Header File Download 41.00KB LTspice LTC4282 - Hot Swap Controllers Download 4.2 KB
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4282

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 用户手册
  • 技术文章
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 中文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 09/14/2015
英文

LTC4282: High Current Hot Swap Controller with I2C Compatible Monitoring Data Sheet (Rev.C)

打开PDF文件

redirect
2.61 M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R547 Reliability Data redirect icon

146.93 K

download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 07/18/2017
英文
DC2442A - Demo Manual redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 01/21/2016
英文
DC2024A - Demo Manual redirect icon

1.00M

download

下载 PDF

技术文章

2

PDF Vector

PDF

更新 08/09/2016
英文
Monitoring & Switching Power in Automobiles redirect icon

7.00M

download

下载 PDF

PDF Vector

PDF

更新 11/28/2016
中文
汽车电源的监视和开关 redirect icon

3.00M

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品选型卡 3

High Power Hot Swap Controllers
Hot Swap Controllers
Kilowatt Hot Swap/Circuit Breaker with Telemetry

新闻 1

具能量监视功能的热插拔控制器可用来实现 100A 的电路设计

视频

2

Thumbnail Image

视频

2017-09-18

High Power Hot Swap with Power Sharing and Digital Telemetry

了解更多
Thumbnail Image

视频

2017-09-18

LTC4282 Video Product Brief

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC4282AUH#PBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4282AUH#TRPBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述
LTC4222
popup image
Cart

量产

具 I2C 兼容型监视功能的双通道热插拔控制器

LTC4281
popup image
Cart

推荐新设计使用

具 I2C 兼容型监视功能的热插拔控制器

评估套件

评估套件 3

reference details image

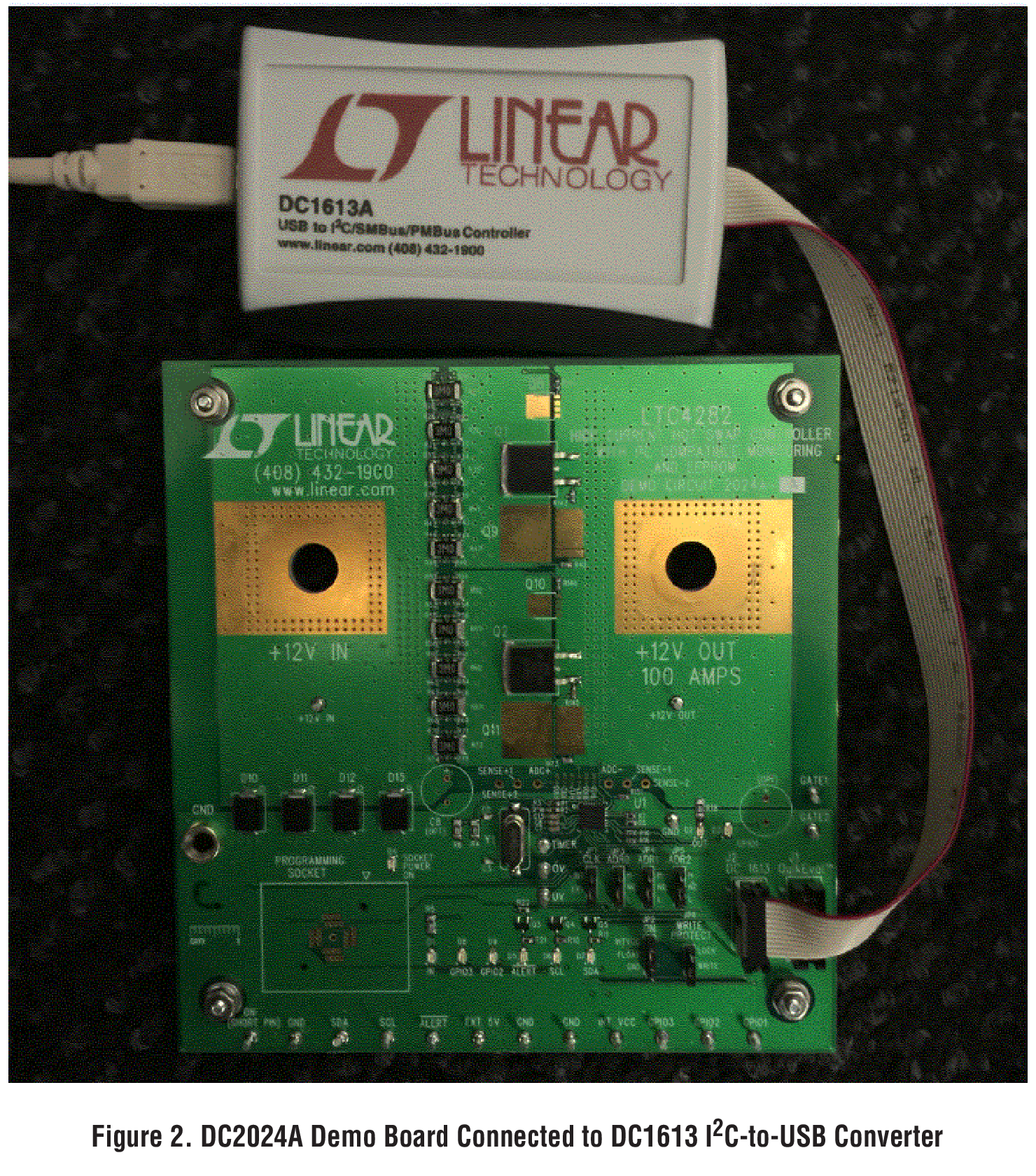

DC2024A-A

LTC4282演示板|具有遥测功能的100A热插拔控制器[需要DC1613]

zoom

DC2024A-A

LTC4282演示板|具有遥测功能的100A热插拔控制器[需要DC1613]

download icon

下载

 print icon

打印
DC2024A-A
LTC4282演示板|具有遥测功能的100A热插拔控制器[需要DC1613]
立即购买 更多内容

产品详情

演示电路2024A内置高电流热插拔（Hot Swap™）控制器LTC4282。LTC4282非常适合大功率应用，其精密监控能力和精确限流可减少负载和电源必须安全工作的极端情况。非易失性配置可以灵活自动生成警报并响应故障。




资料

pdf icon

PDF

DC2024A - Demo Manual Download

1.00M

pdf icon

ZIP

DC2024A - Design Files Download

2.00M

pdf icon

PDF

DC2024A - Schematic Download

100.00K

更多 Arrow image
reference details image

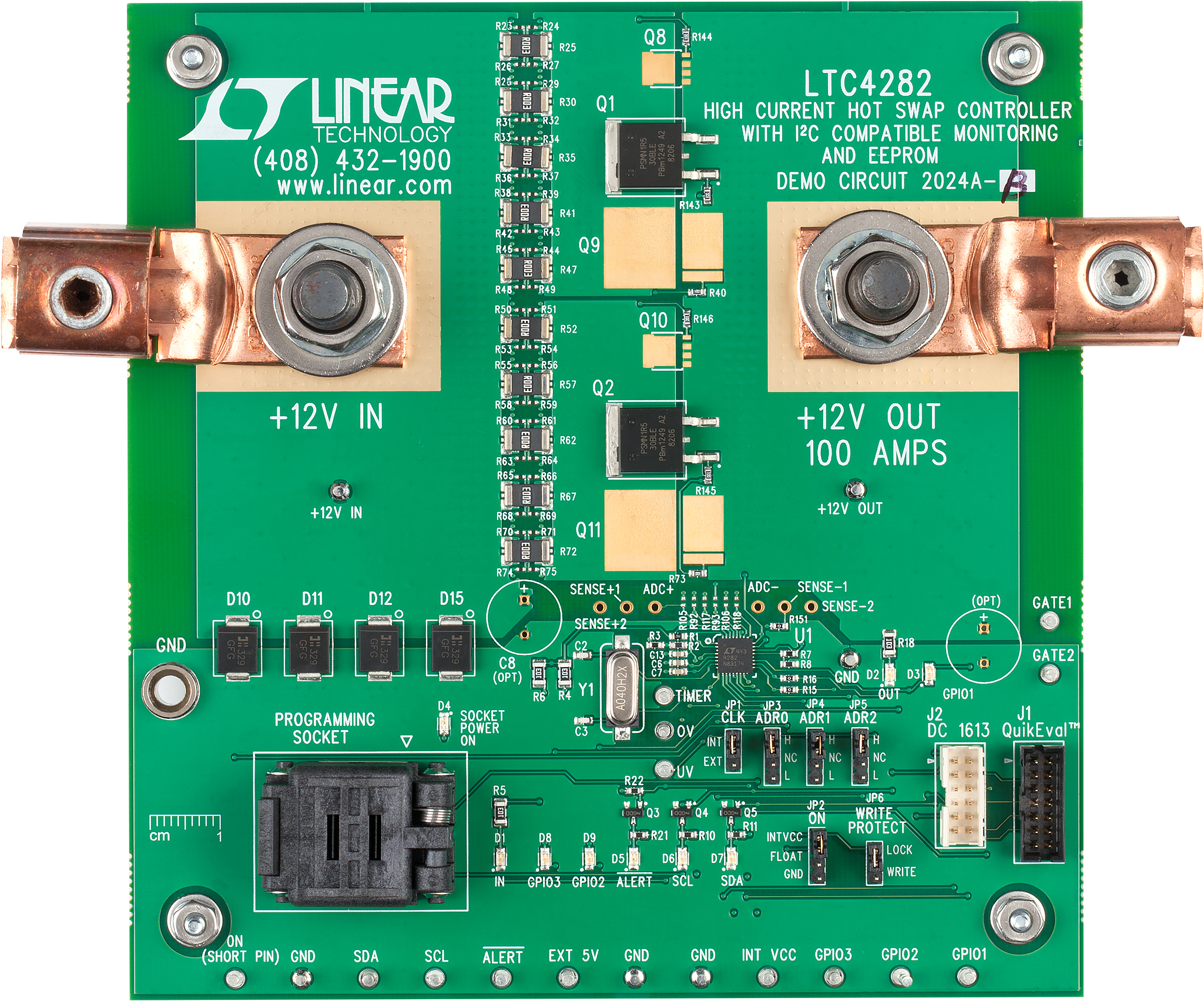

DC2024A-B

带编程插座的LTC4282演示板|具有遥测功能的100A热插拔控制器[需要DC1613]

zoom

DC2024A-B

带编程插座的LTC4282演示板|具有遥测功能的100A热插拔控制器[需要DC1613]

download icon

下载

 print icon

打印
DC2024A-B
带编程插座的LTC4282演示板|具有遥测功能的100A热插拔控制器[需要DC1613]
立即购买 更多内容

产品详情

演示电路2024A内置高电流热插拔（Hot Swap™）控制器LTC4282。LTC4282非常适合大功率应用，其精密监控能力和精确限流可减少负载和电源必须安全工作的极端情况。非易失性配置可以灵活自动生成警报并响应故障。




资料

pdf icon

PDF

DC2024A - Demo Manual Download

1.00M

pdf icon

ZIP

DC2024A - Design Files Download

2.00M

pdf icon

PDF

DC2024A - Schematic Download

100.00K

更多 Arrow image
reference details image

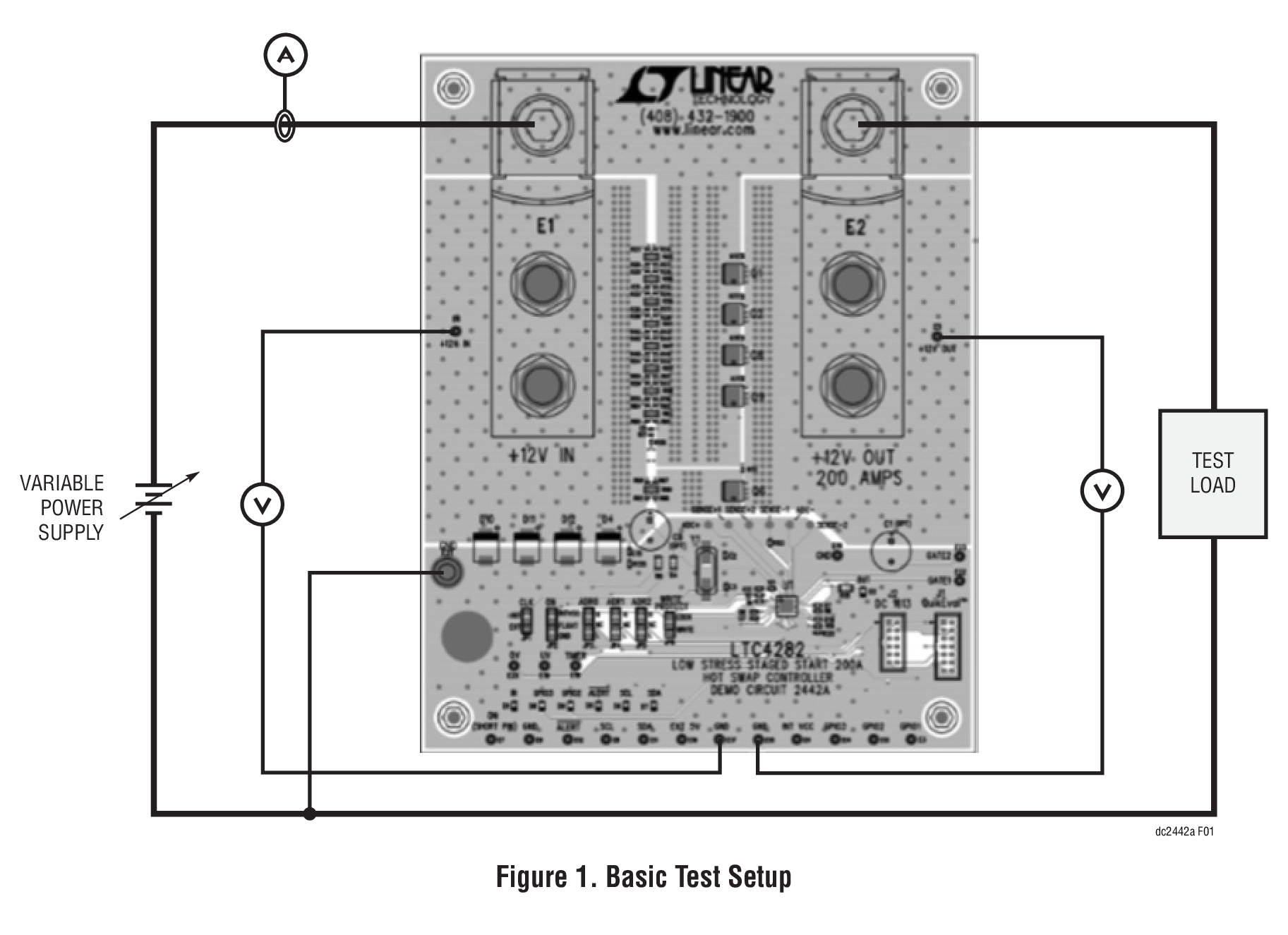

DC2442A

LTC4282演示板|具有遥测功能的200A热插拔控制器[需要DC1613]

zoom

DC2442A

LTC4282演示板|具有遥测功能的200A热插拔控制器[需要DC1613]

download icon

下载

 print icon

打印
DC2442A
LTC4282演示板|具有遥测功能的200A热插拔控制器[需要DC1613]
立即购买 更多内容

产品详情

演示电路2442A内置高电流热插拔控制器LTC4282。LTC4282非常适合大功率应用，其精密监控能力和精确限流可减少负载和电源必须安全工作的极端情况。非易失性配置可以灵活自动生成警报并响应故障。LTC4282提供丰富的功能以支持热插拔应用，包括：


  • 12至16位ADC，监控电流、电压、功率和电能
  • 控制两组并行MOSFET，适合高电流应用
  • I2C/SMBus 接口
  • 非易失性配置和记录功能
  • 当ADC测量值超出限值范围时生成警报
  • 带折返功能的软件可调限流
  • 三个通用输入/输出

资料

pdf icon

PDF

DC2442A - Schematic Download

99.00K

pdf icon

PDF

DC2442A - Demo Manual Download

1.00M

pdf icon

ZIP

DC2442A - Design Files Download

3.00M

更多 Arrow image

评估套件3

evaluation kit item images

DC2024A-A

LTC4282演示板|具有遥测功能的100A热插拔控制器[需要DC1613]
evaluation kit item images

DC2024A-B

带编程插座的LTC4282演示板|具有遥测功能的100A热插拔控制器[需要DC1613]
evaluation kit item images

DC2442A

LTC4282演示板|具有遥测功能的200A热插拔控制器[需要DC1613]
