概览
优势和特点
- 符合 25.5W IEEE 802.3at (Type 2) 标准的 PD
- PoE+ 两事件分级
- IEEE 802.3at 高功率可用指示器
- 内置先进的同步正激式控制器
— 隔离型电源效率 >94% - 灵活的辅助电源接口
- 绝佳的 EMI 性能
- 坚固型 100V 0.7Ω (典型值) 集成热插拔 (Hot Swap™) MOSFET
- 具集成特征电阻器、可编程分级电流、UVLO、OVLO 和热保护功能
- 具自动再起动功能的短路保护
- 可编程开关频率：100kHz 至 500kHz
- 耐热性能增强型 7mm x 4mm DFN 封装
产品详情
LTC®4269-2 是一款集成受电设备 (PD) 接口和电源控制器，具有两事件分级信号传输能力、灵活的辅助电源选项、和一个适合于同步整流正激式电源的电源控制器。这些特点使得 LTC4269-2 成为 IEEE 802.3at PD 应用的理想选择。
PD 控制器具有一个 100V MOSFET，用于在检测和分级期间对电源实施隔离，并提供了 100mA 的浪涌电流限值。该器件还内置了电源良好输出、一个欠压/过压闭锁和热保护功能电路。电流模式正激式控制器容许进行同步整流，从而造就了一款效率极高的“绿色”产品。LTC4269-2 集成了用于实现受控输出电压启动的软起动和故障恢复功能。100kHz 至 500kHz 的可编程频率范围在对效率与外形尺寸和低 EMI 进行权衡的过程中提供了灵活性。
应用
- 具有大型彩色显示屏的 IP 电话
- 双射频 802.11n 接入点
- PTZ 保安摄像机
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

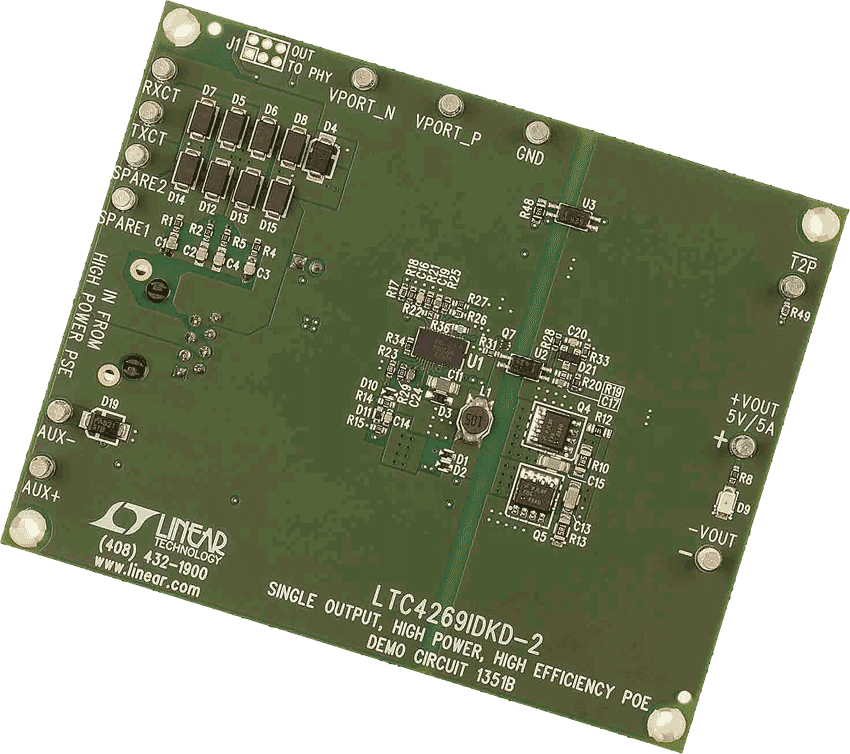

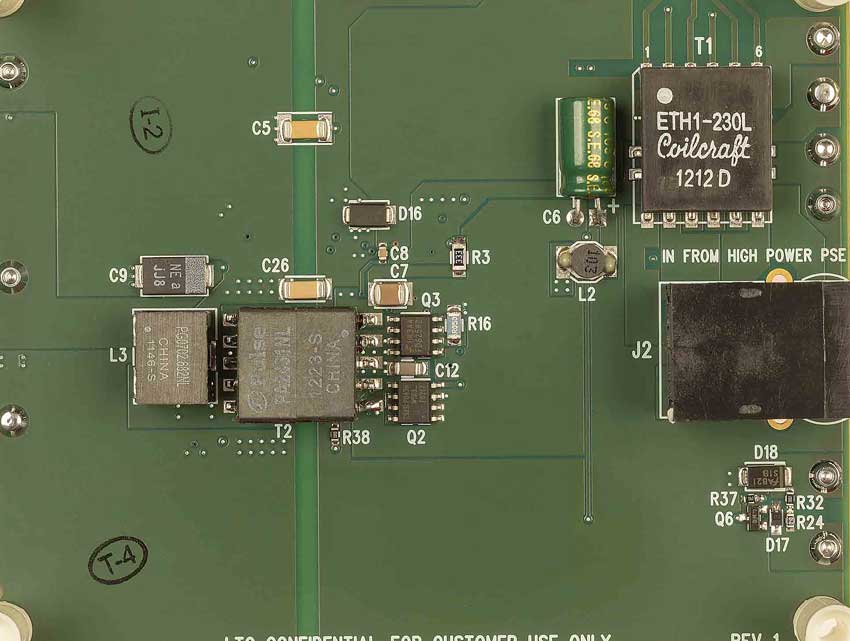

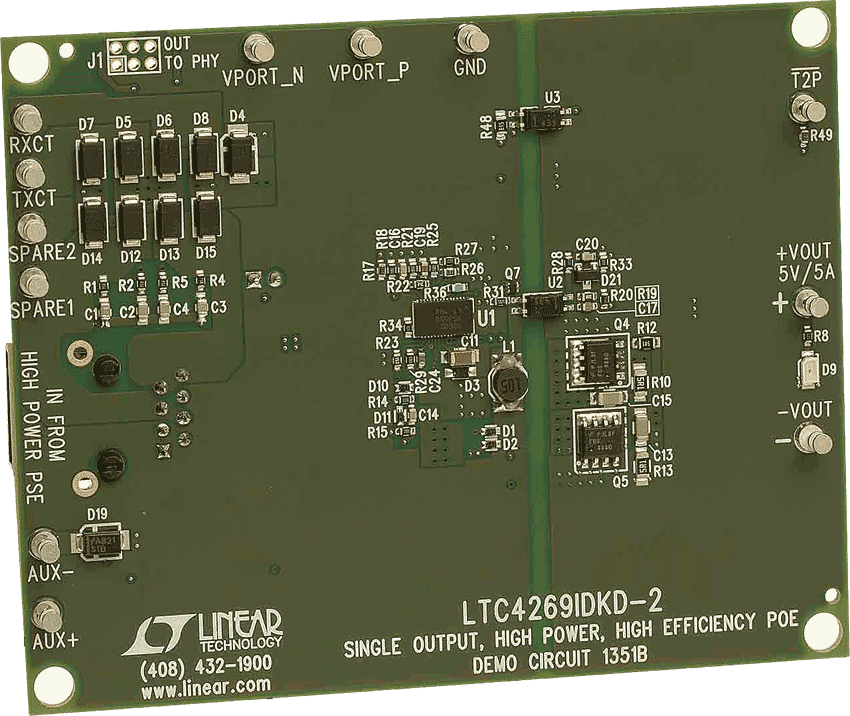

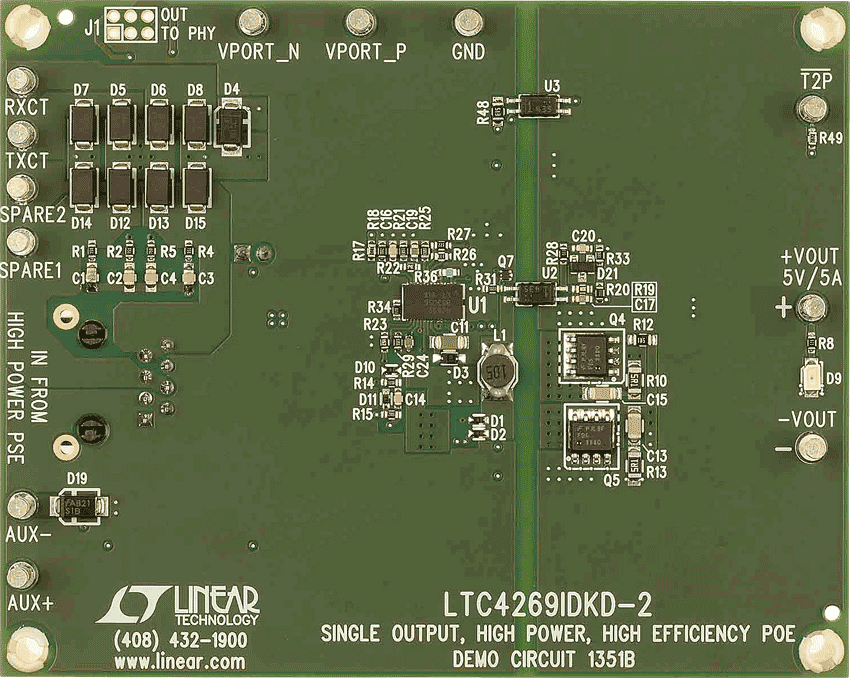

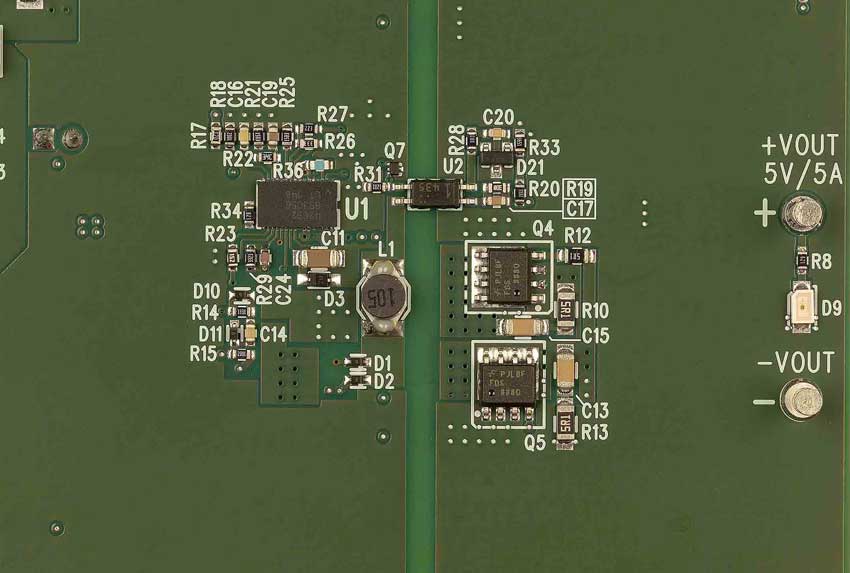

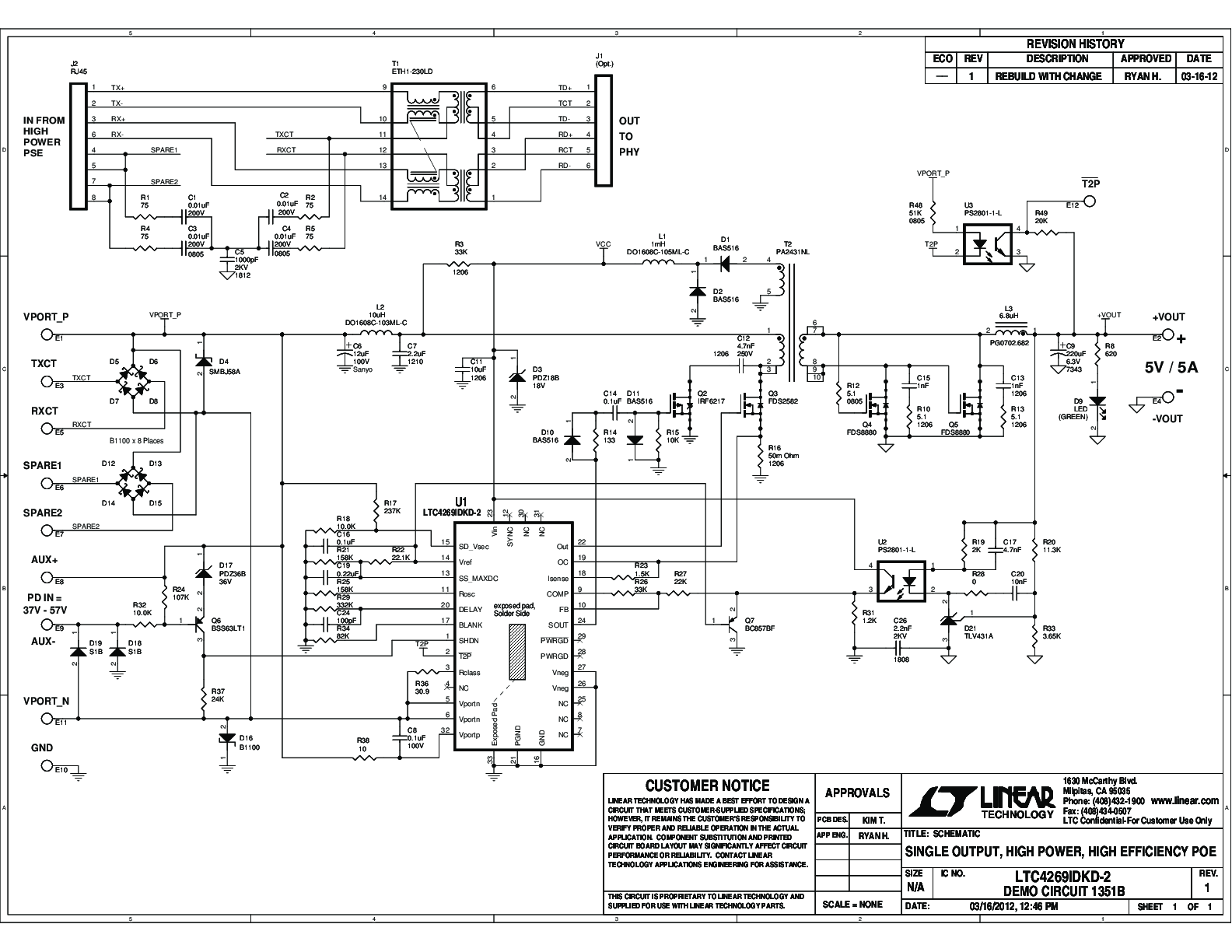

评估套件 (1)
参考资料
-
R535 Reliability Data3/26/2018
-
DC1351B - Demo Manual1/23/2013
-
Power over Ethernet Solutions4/4/2017
-
PoE PD Controllers6/22/2015
-
PoE+ for the Power Hungry4/28/2010
工具及仿真模型
LTspice中提供以下器件型号：
LTC4269-1
LTC4269-2
配套产品推荐
LTC4269-2 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC4269CDKD-2#PBF | 材料声明 | 质量和可靠性 | 32-Lead DFN (7mm x 4mm w/ EP) | |
| LTC4269CDKD-2#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead DFN (7mm x 4mm w/ EP) | |
| LTC4269IDKD-2#PBF | 材料声明 | 质量和可靠性 | 32-Lead DFN (7mm x 4mm w/ EP) | |
| LTC4269IDKD-2#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead DFN (7mm x 4mm w/ EP) | |
| Wafer Fabrication Data | R535 Reliability Data |
