LTC4258

具集成化检测功能电路的 4 通道 IEEE 802.3af 以太网供电控制器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 可控制 4 个独立的 –48V 供电型以太网端口
  • 每个端口包括：
         符合 IEEE 802®.3af 标准的受电设备 (PD) 检测和分级
         具折返功能的输出电流限制
         利用快速栅极电压下拉的短路保护
         采用 DC 检测的 PD 断接
         电源良好指示
  • 可自主运行或在 I2C 的控制下运行
  • 4 位可编程数字地址允许控制多达 64 个端口
  • 可编程 INT 引脚免除了软件轮询
  • 电流和占空比限制可起到保护外部 FET 的作用

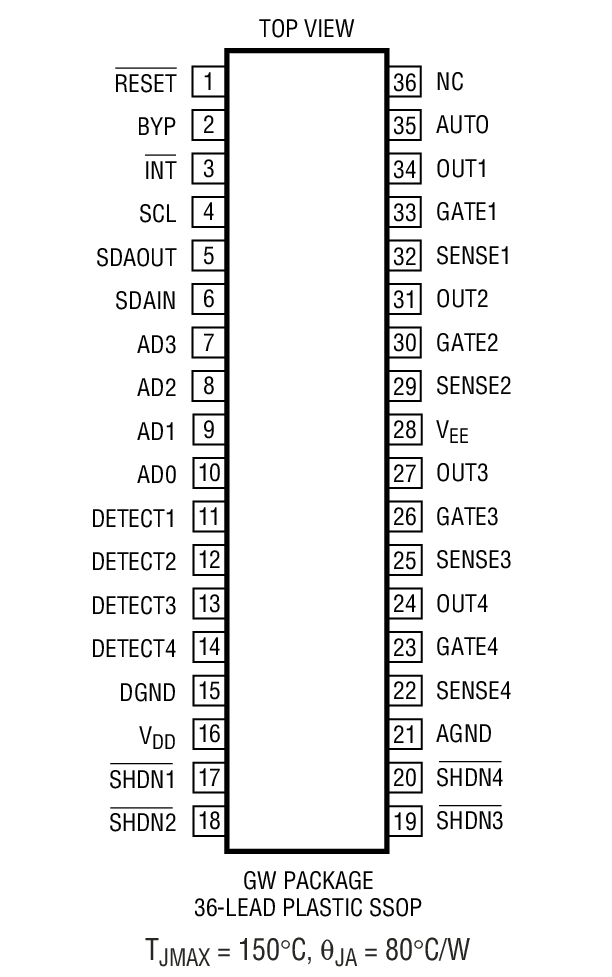

  • 采用 36 引脚 SSOP 封装

更多细节
show more Icon

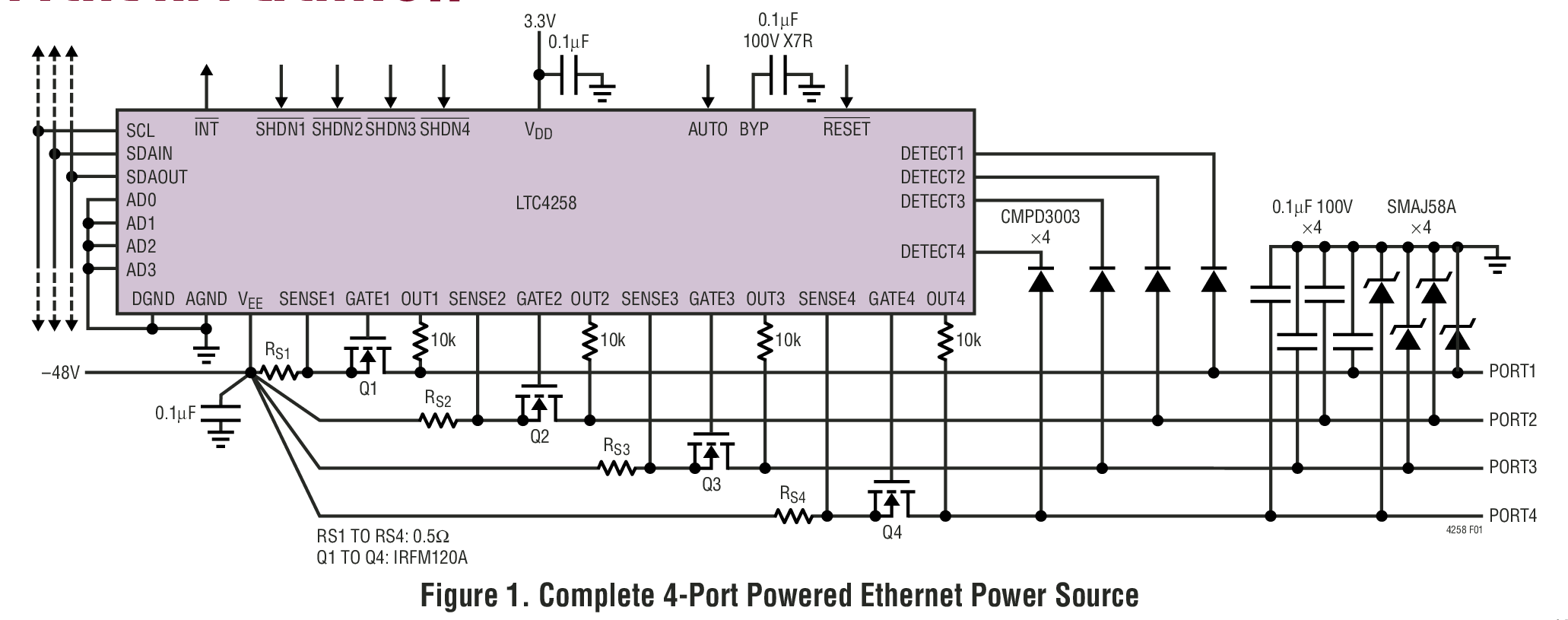

LTC®4258 是一款 4 通道 –48V热插拔控制器，专为在符合 IEEE 802.3af 标准的供电设备 (PSE) 中使用而设计。该器件包括 4 个独立的端口，这些端口各具输出电流限制、短路保护、完整的受电设备 (PD) 检测和分级能力、以及采用 DC 检测的可编程 PD 断接功能。如图 1 所示，当与功率 MOSFET 和无源组件一起使用时，LTC4258 能够实现一个符合 IEEE 802.3af 标准的完整 PSE。

LTC4258 能够自主运行，或在一个 I2C 串行接口的控制下运行。在同一根数据总线上可以连接最多 16 个 LTC4258，因而使得仅用两根数字线就能控制多达 64 个受电以太网端口。可选择用 INT 引脚发出故障情况指示信号，以免除软件轮询。

外部功率 MOSFET、电流检测电阻器和二极管使得能够容易地调整电流和功耗水平，并提供针对电压和电流尖峰以及 ESD 事件的保护。

LTC4258 采用 36 引脚 SSOP 封装。

另外，凌力尔特 (现隶属 ADI) 还利用 LTC4257、LTC4257-1 和 LTC4267 提供了针对 802.3af PD 应用的解决方案。

应用
  • 符合 IEEE 802.3af 标准的端点和中跨电源
  • IP 电话系统
  • 数据终端设备 (DTE) 功率分配
